Wippschalter Ein/Aus

Kippschalter Ein/Aus für Instrumenten- und Funktionsbeleuchtung

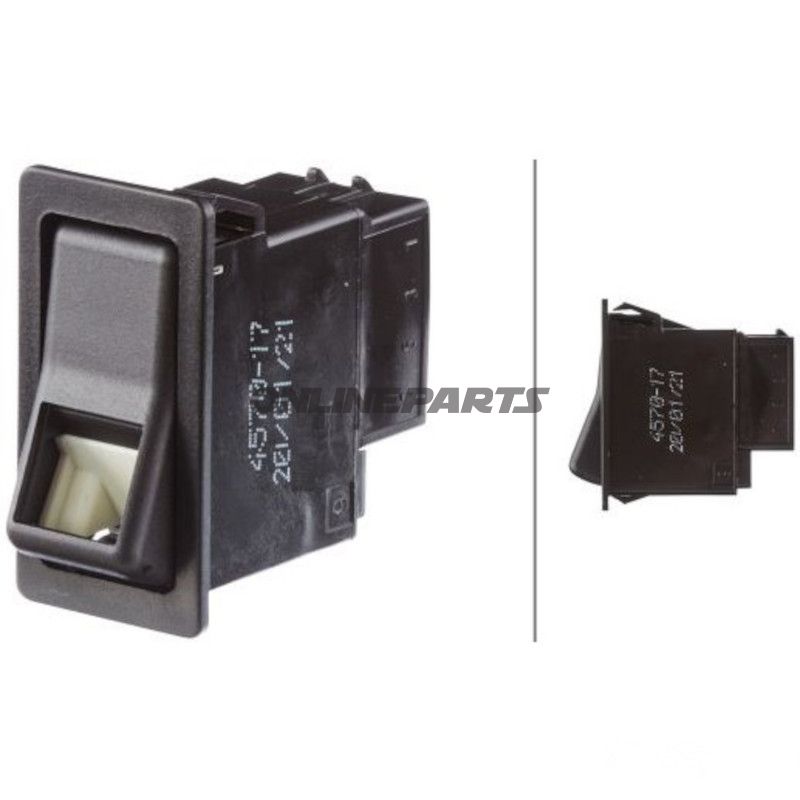

Dieser Kippschalter von Hella (GTIN: 4082300054880, MPN: 108.13.14) ist ein universeller Einbauschalter für den Innenraum von Nutzfahrzeugen und Pkw. Er ist für Positions- und Funktionsbeleuchtung (nicht für Glühlampen) ausgelegt und bietet eine einfache mechanische Bedienung mit drei Schaltstellungen.

Funktion

• Zweistufiger Kippschalter mit drei Schaltstellungen: 0 = aus, 1 und 2 (z. B. niedrig/hoch oder zwei separate Stromkreise abhängig von der Installation).
• Kippbetätigung (Kippmechanismus) mit Rastung (arretierend/stufig), die bei Schaltvorgängen eine deutliche taktile Rückmeldung gibt.
• Kombinationskontakt ausgeführt als Schließer (einfacher Stromkreis), das heißt, der Kontakt schließt den Strom in den gewünschten Positionen.

Elektrische und mechanische Eigenschaften

• Belastbarkeit bei 12 V: 16 A; bei 24 V: 8 A. Diese Werte geben die maximale Strombelastbarkeit der Kontakte im Normalbetrieb an.
• Anzahl der Anschlüsse: 5 Pole, was verschiedene Schaltungs- und Signalkonfigurationen ermöglicht.
• Montageart: Flachsteckanschlüsse 6,3 mm (drei Plätze angegeben). Verwenden Sie geeignete Kabelschuhe für eine sichere und vibrationsbeständige Verbindung.

Materialien und Aufbau

• Gehäuse: schwarz, strukturiertes Kunststoff. Das Material wurde wegen seiner Kombination aus geringem Gewicht, Beständigkeit gegenüber Innenraumumgebungen und ansprechender Optik für Instrumententafeln gewählt.
• Modulare Bauweise: die Einheit ist so ausgeführt, dass sie sich leicht in Paneele einsetzen und bei Servicearbeiten ersetzen lässt und gleichzeitig standardisierte elektrische Anschlüsse ermöglicht.
• Hohe Schaltfestigkeit: die Kontakte sind für wiederholte mechanische Betätigung ohne schnelle Abnutzung unter normalen Betriebsbedingungen ausgelegt.

Anwendungsbereiche und Kompatibilität

• Geeignet für Positionsbeleuchtung, Instrumentenbeleuchtung oder funktionale Lichtzwecke in Lkw, Transportern und Pkw — bei Verwendung von LED oder anderen nicht-glühenden Lichtquellen.
• Universelles Einbaudesign passt zu Standardausschnitten in Bedienfeldern und zur branchenüblichen Praxis von Flachsteckverbindungen (6,3 mm).
• In Werkstätten und bei erfahrenen Motorradbesitzern wird dieser Schaltertyp häufig zur Steuerung von Zusatzscheinwerfern, Innen- oder Arbeitsbeleuchtung eingesetzt, wenn einfache Funktion und Robustheit wichtig sind.

Installation und technische Hinweise

• Stellen Sie die korrekte Absicherung entsprechend der Last sicher, die der Schalter tragen muss (verwenden Sie Sicherungen, die dem Stromverbrauch des Stromkreises und dem Leiterquerschnitt entsprechen).
• Verwenden Sie geeignete Flachsteckverbinder und Schrumpfschlauch oder andere korrosionsschützende Maßnahmen, um dauerhaft zuverlässige Verbindungen im Fahrzeuginneren zu gewährleisten.
• Beim Anschluss mehrerer Funktionen (z. B. zwei separate Ausgänge) sollten Sie das Schaltbild prüfen und sicherstellen, dass die Belastung pro Ausgang die angegebenen 16 A / 8 A nicht überschreitet.

Identifikation

• Hersteller: Hella. Das Produkt wird unter Hella‑spezifischer MPN 108.13.14 geführt und kann eindeutig über die GTIN 4082300054880 identifiziert werden.

Dieser Kippschalter ist eine praktische Wahl, wenn eine einfache, zuverlässige mechanische Ein/Aus-Funktion für Innenbeleuchtung und Zubehör gewünscht wird. Materialauswahl und elektrische Spezifikationen machen ihn bei korrekter Dimensionierung und Montage für professionelle Fahrzeuginstallationen geeignet.
