Magnetisches Messstatív für Messuhren und Präzisionsmessungen

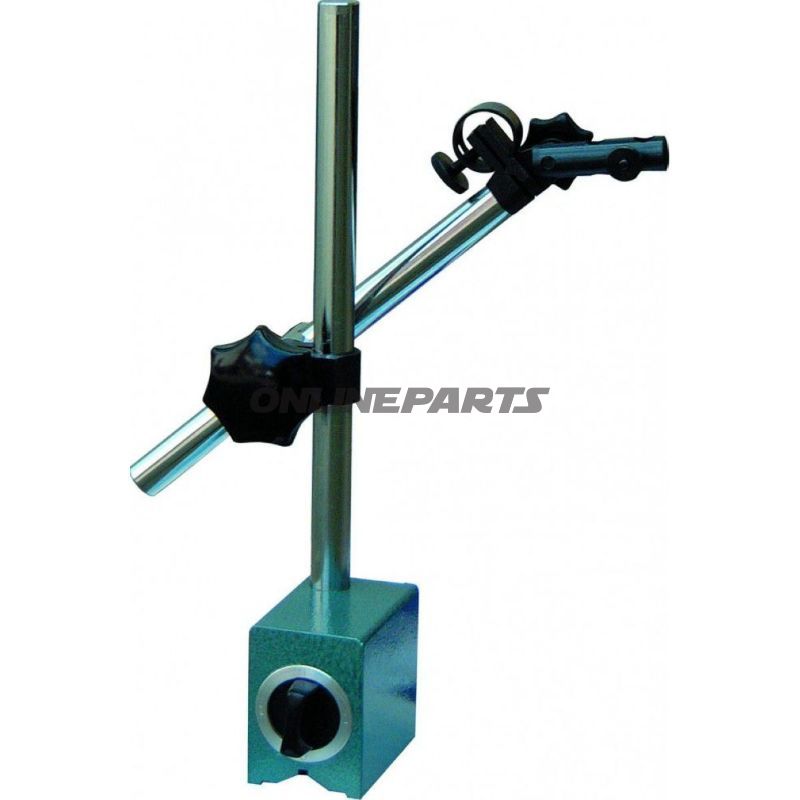

Dieses magnetische Messstatív (MPN: 647.04.54, GTIN: 4039321022367) ist für Präzisionsmessungen in verschiedenen Positionen konzipiert und dient Mechanikern sowie erfahrenen Motorrad-Enthusiasten, die mit Justierungen und Kontrollmessungen arbeiten. Das Stativ kombiniert eine mechanische, drehbare Basis mit einer starken Magnetfuß und einem Feineinstellmechanismus, sodass Messuhren stabil und präzise nahe dem Objekt positioniert werden können.
- Funktion: Hält Messuhren und ähnliche Instrumente in der gewünschten Position. Die prismatische und drehbare Basis ermöglicht eine genaue Ausrichtung der Messuhr, ohne die Fußposition zu verändern, während der Magnetfuß mit dem Ein/Aus-Drehschalter eine schnelle Festsetzung auf ferromagnetischen Oberflächen sicherstellt.
- Materialien und Bauweise: Die Stange und der Querarm des Stativs sind vernickelt, was guten Korrosionsschutz und glatte Bewegung in den Gelenken ermöglicht. Die Materialwahl ist praktisch statt dekorativ — Verchromung schützt vor Verschleiß durch den täglichen Einsatz in Werkstätten.
- Feineinstellung: Ausgestattet mit einem Feineinstellmechanismus (Mt Feineinstellung) für präzise Positionierung der Messuhr. Dies ist besonders nützlich bei Messungen, bei denen kleine Verschiebungen das Ergebnis beeinflussen.
- Magnetfuß: Magnetkraft: ca. 60 kg. Der Magnetfuß verfügt über einen integrierten Ein/Aus-Drehschalter, der das Aktivieren oder Deaktivieren des Magneten erleichtert, ohne das Stativ vom Objekt zu entfernen.
Technische Maße und Abmessungen
- Gesamthöhe: 355 mm
- Säule: Ø 16 mm × 285 mm, Gewinde M10
- Überhang (Querarm): 260 mm, Ø 16 mm
- Aufnahmebohrung für Messuhr: Ø 8 mm
Die dimensionierte Säule (Ø 16 mm) und das M10-Gewinde erleichtern die Montage standardmäßiger Messuhren und Adapter, wie sie in Werkstätten verwendet werden. Der Bohrdurchmesser von 8 mm eignet sich für die meisten Stop- und Messuhraufnahmen. Die Ausladung des Querarms von 260 mm bietet guten Reichweite in eng positionierten Bereichen, ohne die Stabilität zu beeinträchtigen.
Anwendungsbereiche umfassen Kontrollmessungen an Motorblöcken, Getrieben, Wellen und anderen Bauteilen, bei denen Messuhren zum Messen von Spiel, laufenden Toleranzen und Parallelität verwendet werden. Die magnetische Basis eignet sich für Arbeiten an ferromagnetischen Objekten (Eisen und Stahl); bei nicht magnetischen Objekten ist eine alternative Befestigung erforderlich.
MPN 647.04.54 und GTIN 4039321022367 sind in der Produkteidentifikation enthalten und können bei Anfragen oder Bestellungen verwendet werden, um das korrekte Modell sicherzustellen. Es wird keine spezifische Marke in der Lieferung angegeben; die Konstruktionsbeschreibung und MPN sind daher die primären Identifikatoren.
Hinweis: Die angegebene Magnetkraft beträgt ca. 60 kg und gibt die Haltekraft auf magnetischen Flächen unter optimalen Bedingungen an. Wie bei allen magnetischen Ständen kann die Oberflächenreinheit, Geometrie und Dicken des Materials die tatsächliche Haltekraft beeinflussen.
