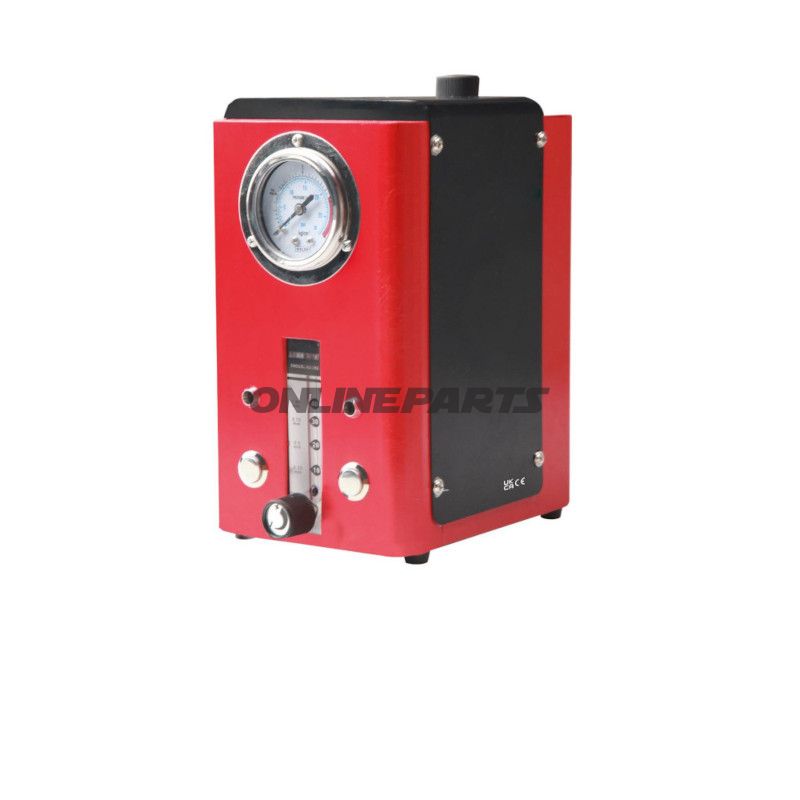

LECKSUCHGER MINI SMOKEY INKL ZUBEHOER

Mini-Rauch- und Druckdetektor zur Lecksuche in Kraftfahrzeugen

Produkt: Lækagedetektor MINI SMOKEY von HBT (MPN: 614.07.94, GTIN: 4251694601356). Eine kompakte, 12-V-betriebene Einheit zur Lokalisierung von Leckagen und zur Prüfung der Dichtheit in verschiedenen Systemen an Kraftfahrzeugen.

Funktion und Anwendung

• Die Einheit erzeugt Rauch mithilfe eines integrierten Mini-Kompressors und eines Prüfohls (kommerziell erhältliches Babyöl). Der Rauch wird unter leichtem Druck in das zu untersuchende System geführt; bei einer Undichtigkeit tritt der Rauch am Leckpunkt aus und wird visuell sichtbar.
• Zusätzlich zum Rauchtest kann die Dichtheit des Systems mit dem integrierten Druckmesser und Durchflussmesser kontrolliert werden, was eine Kombination aus Rauchdiagnose und Druckprüfung im gleichen Instrument ermöglicht.
• 12-V-Betrieb bedeutet, dass das Gerät an die Fahrzeugbatterie angeschlossen wird und mobil ohne externen Kompressor- oder 230‑V‑Stromanschluss eingesetzt werden kann.
• Die kompakte Bauweise ermöglicht den Zugriff auf enge Bereiche und schnelle Kontrollen direkt im Motorraum, Unterboden oder Fahrerhaus.

Materialauswahl und Eigenschaften

• Gehäuse und äußere Komponenten sind aus Materialien gefertigt, die für Werkstatteinsatz geeignet sind, mit Schwerpunkt auf geringem Gewicht (ca. 3,7 kg) und Handhabbarkeit bei mobiler Nutzung.
• Der Mini-Kompressor und die dazugehörigen Fittings sind für den kurzzeitigen Betrieb bei Prüfdruck unter 1,5 bar ausgelegt; dies ist ausreichend für Rauchdichtheit und Leckagesuche, ohne die Systeme des Fahrzeugs unnötig zu belasten.
• Das gelieferte Rauchanschlusskabel und Adaptere sind für eine dichte Verbindung an Ansaugmanifold, Karosseriedurchführungen und Kraftstoffsysteme ausgelegt, so dass der Rauch gezielt in das zu prüfende System geleitet wird.
• Die Einheit erfordert das Nachfüllen von Prüfoel (30 ml Volumen), um Rauch zu erzeugen; die Ölverwendung ist unkompliziert und ohne Spezialflüssigkeiten.

Technische Daten (Übersicht)

• Stromversorgung: DC 12 V (Anschluss an die Fahrzeugbatterie über das beiliegende Kabel)
• Prüfoel-Füllvolumen: 30 ml
• Nomineller Ausgangsdruck: < 1,5 bar
• Nominelle Durchflussrate: < 15 l/min
• Nominierte Leistung: 48 W (angegeben als nominelle Leistung in den Herstellerunterlagen)
• Gewicht: ca. 3,7 kg

Mitgeliefertes Zubehör und Funktionalität

• 12-V-Batterieanschlusskabel für eine schnelle Verbindung zur Fahrzeugbatterie.
• Rauchzuführschlauch und verschiedene konische Adapter für eine dichte Abdichtung in Ansaugmanifold, Vergaser- oder Karosseriedurchführungen.
• Luftkissen, konische Adapter, Kurvengehäuseadapter und Stecker für Kegeldapter, die eine Anpassung an gängige Enden und Durchführungen ermöglichen.
• Werkzeug zum Entfernen von Ventilen und ein Hängehaken zur praktischen Aufbewahrung während der Arbeit.

Typische Einsatzbereiche

• Ansaugmanifold- und Vakuumsysteme (EGR, EGR-Ventile, Vakuumleitungen)
• Auspuffsysteme, Turbo-/Intercooler-Systeme und Drosselklappen-/Vergaser-Systeme
• Tank- und Kraftstoffsysteme, Belüftungs- und Karosserietätungen (Fenster, Türen)
• Brembooster, vakuumgesteuerte Türsysteme, Membranen und Öl-Dichtungen

Vorteile im Werkstattbetrieb

• Die Kombination aus Rauch- und Drucktest in einem Gerät ermöglicht eine präzise Fehleranalyse ohne mehrere separate Instrumente.
• Mobiler 12-V-Betrieb und geringes Gewicht machen das Gerät an Reparaturorten mit begrenztem Platz einfach handhabbar.
• Im Lieferumfang enthaltene Adapterauswahl reduziert den Bedarf an zusätzlichen Fittings bei Standardaufgaben.

Marke und Identifikation Das Produkt wird von HBT geliefert und kann anhand der Herstellernummer (MPN) 614.07.94 und GTIN 4251694601356 identifiziert werden, was beim Einkauf, Ersatzteilbestellung und Ersatzteilverwaltung in der Werkstatt hilft.

Hinweise

• Verwendung nur empfohlener Prüfole; vermeiden Sie aggressive Chemikalien, die eingebauten Dichtungen oder Fittings schaden könnten.
• Beachten Sie Sicherheits- und Arbeitsabläufe bei Tests von Kraftstoff- und Abgassystemen (kein offenes Feuer, gute Belüftung).
• Das Gerät ist für Diagnostik vorgesehen; etwaige Reparaturen an Systemen erfolgen nach festgestellten Leckagen gemäß den Anweisungen des Herstellers.
