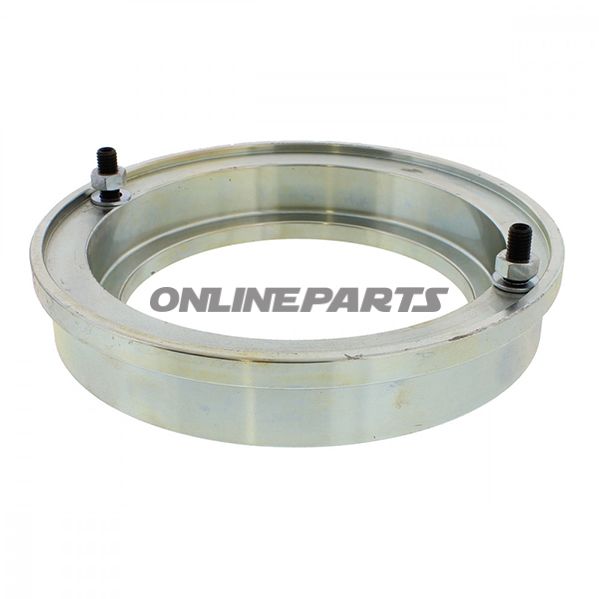

Distanzstueck Fuer Wucht- Maschinen Butl. 940013325

Abstandsstück für Auswucht- und Balanciermaschinen (Butler) – Originalteil 940013325

Dieses Abstandsstück ist ein originales Butler-Komponent (Teilenummer 940013325 / Herstellernummer MPN 677.01.35) für den Einsatz an Wäge- und Balanciermaschinen konzipiert. Es fungiert als Hülsen-/Abstandsstück zwischen Nabe/inneren Bauteilen und der äußeren Montagesfläche der Maschine und sorgt für den korrekten axialen Abstand und eine Zentrierung während Auswucht- und Prüfprozessen.

Funktion und Anwendung

• Das Abstandsstück schafft einen präzisen und stabilen Abstand zwischen rotierenden Bauteilen und den Montagesflächen der Maschine, was wichtig für eine genaue Massen-/Gewichtskontrolle und Balance ist.
• Typischer Einsatz als Adapter oder Zwischenstück bei der Montage von Naben, Adapterplatten oder Halterungen an Butler-Auswuchtgeräten.
• Die Höhe inklusive Montageschrauben bietet zusätzliche Länge, die bei Verwendung unterschiedlicher Flanschdicken oder Sicherungsscheiben erforderlich sein kann.

Materialien und Abmessungen

• Material: Stahl — ausgewählt für hohe mechanische Festigkeit und Verschleißbeständigkeit sowie gute Widerstandsfähigkeit gegen Belastung bei wiederholten Rotations- und Auswuchtzyklen.
• Innendurchmesser (Ø innen): 130 mm — passt um eine Nabe oder Welle mit dieser Innengeometrie.
• Außendurchmesser (Ø außen): 190 mm — gibt die gesamte äußere Abmessung an, relevant für Platzbedarf und Freiraum im Montagebereich.
• Höhe: 34 mm — reines Spacer-Höhe ohne Befestigungselemente.
• Höhe inkl. Schrauben: 51 mm — Gesamthöhe, wenn Montageschrauben positioniert sind, wichtig bei der Bewertung der Gesamtkontruktionslänge.

Kompatibilität und Markenidentifikation

• Original Butler-Teil, in der Dokumentation als "Butler Originalteil" angegeben, was typischerweise Form- und Funktionspassung an Butler-Maschinen sicherstellt, die für dieses Teil ausgelegt sind.
• MPN (Hersteller-Nr.): 677.01.35 — verwenden Sie diese Nummer bei der Suche nach Ersatzteilen oder bei Bestellungen, um die korrekte Übereinstimmung zu sichern.
• Teil- oder Referenznummer: 940013325 — oft in Butler-Dokumentationen und Ersatzteillisten angegeben.

Technische Vorteile und Überlegungen

• Das Stahlmaterial bietet dimensionsstabile Eigenschaften unter Belastung und begrenzt Verformungen bei wiederholten Auf- und Abbauvorgängen.
• Die angegebenen Durchmesser und Höhen ermöglichen die Beurteilung von Freiraum und erforderlichen Befestigungselementen vor der Installation.
• Die Höhe inkl. Schrauben (51 mm) sollte bei der Prüfung der gesamten Montagetiefe berücksichtigt werden, um Kontakt mit umliegenden Bauteilen zu vermeiden.

Montage- und Prüfhinweise

• Prüfen, ob der Innendurchmesser exakt zum verwendeten Naben-/Wellenmaß passt; lose Toleranzen können die Zentrierungsgenauigkeit beeinträchtigen.
• Angemessene Anzugsmomente beim Festziehen der Schrauben verwenden, um Verformungen der Spacer-Kantflächen zu vermeiden.
• Bei Wechsel zwischen verschiedenen Adapterplatten oder Nabenarten Höhe (34 mm vs. 51 mm inkl. Schrauben) prüfen, um den korrekten gesamt Abstand sicherzustellen.

GTIN ist in den gelieferten Daten nicht angegeben. Angegebene Identifikatoren: MPN 677.01.35 und Butler-Teilenummer 940013325 sollten für Bestellung und Dokumentation verwendet werden, damit das Ersatzteil eindeutig dem entsprechenden Butler-Auswuchtgerät zugeordnet werden kann.
