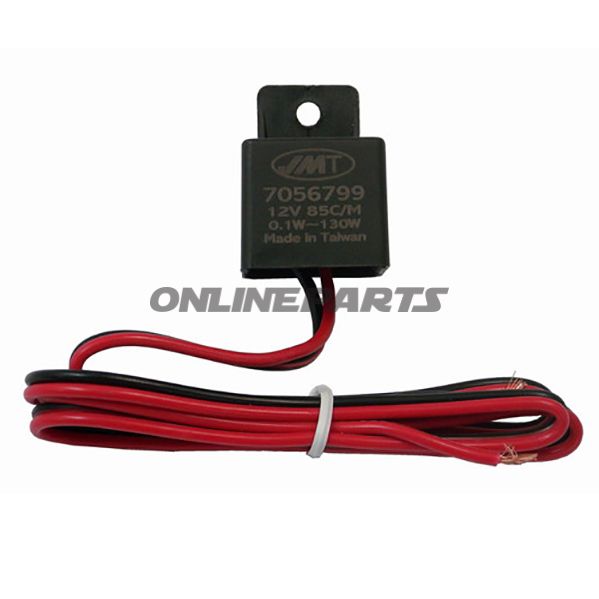

Blinkrelais, elektrisch JMP 12 V, 2-polig – für Standard- und LED-geschützte Blinker
Produktübersicht: Dieses elektrische Blinkrelais von JMP (MPN: 705.67.99, GTIN: 4043981005851) ist eine kompakte, elektronische 2-polige Einheit, die für 12 V Motorradinstallationen ausgelegt ist. Das Relais unterstützt sowohl herkömmliche Glühlampen als auch LED-Blinker innerhalb des angegebenen Leistungsbereichs und sorgt unter normalen Bedingungen für eine stabile Blinkfrequenz von etwa 85 Blinken pro Minute.
- Hersteller: JMP
- MPN: 705.67.99
- GTIN: 4043981005851
- Betriebsart: Elektronisches Relais
- Spannung: 12 V DC
- Leistungsbereich: 1–130 W
- Anzahl Pole: 2-polig mit Kabel
- Blinkfrequenz: Ca. 85 Schläge/Minute
Funktion und Anwendung: Die Funktion des Relais besteht darin, die Blinker zu steuern, indem es eine wiederholte Öffnen-/Schließen-Steuerung für den Blinkkreis erzeugt. Die elektronische Steuerung gewährleistet einen gleichmäßigen Blinkrhythmus ohne mechanische Kontakte, was Verschleiß und Geräusche reduziert. Die Einheit eignet sich zum Austausch defekter Blinkrelais an Motorrädern und zur Verwendung in Systemen mit sowohl Glühlampen als auch LED-Blinkern, vorausgesetzt die Last liegt im Bereich von 1–130 W.
Materialien und Eigenschaften: Das elektronische Relais ist mit Komponenten ausgeführt, die an Automotive-Umgebungen und Niederspannungsbetrieb angepasst sind. Elektronische Bauteile und verstärkte Lötverbindungen sorgen für stabilen Betrieb und Vibrationsbeständigkeit. Die Farbkennzeichnung des Kabels und die Polungsangabe erleichtern Installation und Fehlersuche: rotes Kabel an den Pluspol der Batterie, schwarz/rotes Kabel an den Schaltkreis (Blinkschalter).
Anschluss und Polarität:
- Rotes Kabel → Batterie-Pluspol (+)
- Schwarz/rotes Kabel → Blinkschalter / Steuerkreis
Kompatibilität und besondere Hinweise bei LED
Das Relais funktioniert mit sowohl traditionellen Glühlampen als auch LED-Blinkern. Bei LED-Einheiten kann geringe Leistung (< ca. 0,5 W pro Blinker) in Kombination mit LED-Hintergrundbeleuchtung im Instrumentenbereich die Blinkfrequenz beeinträchtigen oder zu unregelmäßigem Blinken führen. In solchen Fällen kann ein externer Widerstand oder ein Lastsimulator erforderlich sein, um einen korrekten Blinkrhythmus zu erreichen. Dies ist eine übliche elektrische Anforderung und hängt vom Gesamtschaltungsdesign ab.
Technische Vorteile für den Nutzer:
- Elektronische Steuerung für stabilen Blinkrhythmus und reduzierten mechanischen Verschleiß.
- Einfache Anschlussmöglichkeit mit deutlicher Kabelkennzeichnung erleichtert die Montage für Mechaniker.
- Großer Leistungsbereich (1–130 W) deckt sowohl Standardlampen als auch viele LED-Konfigurationen ab.
- Kompatibel mit gängigen 12 V Motorradinstallationen.
Montage- und Betriebsbemerkungen: Prüfen Sie bei der Installation stets die gesamte Systemlast und die Polarität. Bei Verwendung mit sehr niedrig leistungsstarken LED-Blinkern oder fortschrittlicher LED-Instrumentierung wird empfohlen, die Blinkfrequenz nach der Montage zu messen und gegebenenfalls einen passenden Widerstand oder Lastsimulator hinzuzufügen, um die korrekte Funktion sicherzustellen.
Fazit: Das JMP Blinkrelais (705.67.99, GTIN 4043981005851) ist eine praktische, elektronische Lösung für 12 V Motorrad-Blinkkreise, geeignet für Mechaniker und erfahrene Motorradbesitzer, die eine stabile und geräuscharme Blinkfunktion suchen und sowohl herkömmliche Glühlampen als auch viele LED-Konfigurationen verwenden möchten.
