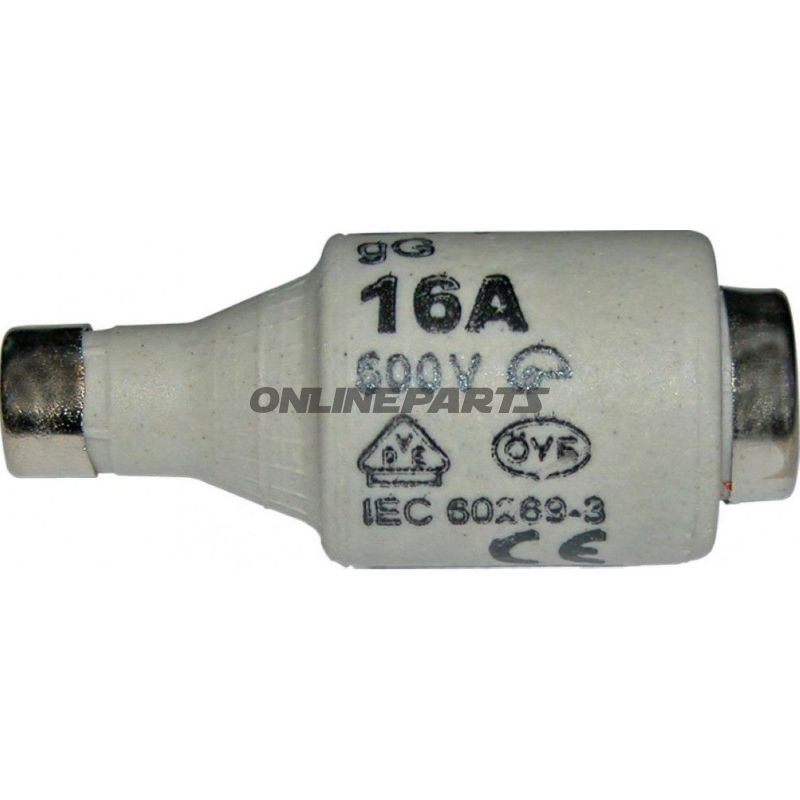

Diazed-Schmelzsicherung DII, 16 A (E27) – träge/langsame Sicherung für industrielle Installationen
Produktübersicht: Dies ist eine Diazed DII-Schmelzsicherung von ETI mit Herstellernummer (MPN) 149.91.69 und GTIN 3838895000068. Die Sicherung ist ausgeführt für Fassungstyp E27 und dient dem Schutz vor Überlast und Kurzschluss in festen Installationen und Verteilungsleitungen, insbesondere dort, wo Stromspitzen auftreten können.
- Typ: Diazed-Schmelzsicherung, DII-Format
- Stromstärke: 16 A (träge/langsam)
- Spannung: 500 V Nennspannung
- Fassung: E27
- Farbe: grau
- Zertifizierung: VDE-gekennzeichnet
- Hersteller: ETI (MPN 149.91.69, GTIN 3838895000068)
Funktion und Anwendung: Die Diazed DII-Sicherung ist eine Schmelzsicherung, die den Stromfluss bei anhaltender Überstromsituation oder bei Kurzschlüssen unterbricht. Die träge Auslösekennlinie bedeutet, dass kurzzeitige Anlaufströme (z. B. beim Anlauf von Motoren) die Sicherung nicht unnötig auslösen, während länger anhaltende Überlasten oder Fehlerströme das Schmelzelement zum Schmelzen bringen und so den Stromkreis unterbrechen. Anwendungsbereiche umfassen industrielle Installationen, Verteilungstafeln und Versorgungsleitungen für Elektromotoren sowie andere Schaltkreise mit zu erwartenden Anlauf- oder Spitzströmen. Die Isolationsklasse C-Zulassung macht sie für eine Reihe industrieller Umgebungen geeignet.
Materialien und Aufbau: Schmelzsicherungen des Diazed-Typs besitzen ein Kernelement aus einem Schmelzdraht, eingeschlossen in einem keramischen oder glasfaserverstärkten Gehäuse mit Metallenden als Kontaktflächen der Sicherung. Das äußere Gehäuse und die Fassungsgeometrie (DII/E27) gewährleisten mechanische und elektrische Kompatibilität mit vorhandenen Sicherungshaltern. Die Materialwahl bietet Stabilität bei hohen Betriebstemperaturen und eine sichere Unterbrechung von Fehlerströmen; die VDE-Zertifizierung dokumentiert die Übereinstimmung mit relevanten Sicherheitsnormen.
Technische Daten (Auszug):
- Abmessungen: ca. 50 x 22 mm
- Nennspannung: 500 V
- Stromstärke: 16 A (träge)
- Auslösekennlinie: träge (langsam)
- Automatische/Wiederkehrende Schaltung: Nein (Einweg-Schmelzelement)
Kompatibilität und Montage: Die Sicherung passt in standardmäßige Diazed DII-Halter mit E27-Fassung. Beim Austausch ist sicherzustellen, dass die Größe des Halters (DII) und die Nennspannung übereinstimmen sowie dass die Anforderungen an Isolation und Kurzschlussfähigkeit im Schaltschrank erfüllt sind. Aufgrund der trägen Kennlinie ist dieser Typ geeignet für Schaltkreise mit Motoren oder anderen Verbrauchern, die hohe kurzzeitige Anlaufströme aufweisen.
Verpackung und Lieferinformationen: Das Produkt wird in Kartonverpackung geliefert. Beachten Sie, dass Angaben zum Inhalt in Verkaufsunterlagen sich auf Verpackungseinheiten beziehen können; prüfen Sie bei der Bestellung, wie viele Einheiten in der jeweiligen Lieferung enthalten sind.
MPN, GTIN und Marke: Das Produkt wird unter der Marke ETI verkauft, mit MPN 149.91.69 und GTIN 3838895000068 als Identifikation zur Sicherstellung korrekter Austauschbarkeit und Rückverfolgbarkeit in Installations- und Ersatzteilregistern.
Sicherheit und Hinweise: Beim Arbeiten an Sicherungen ist stets der Strom abzuschalten und das betreffende Gerät ordnungsgemäß zu sichern. Nur mit identischem Typ (DII, korrekte Ampere- und Spannungsklassifikation) austauschen, um die Schutzfunktion des Schaltschrankes zu erhalten und geltende Normen einzuhalten.
