Universal 12 V Regler/Gleichrichter (MOSFET) für dreiphasigen Stator
Produktübersicht: Dieser Regler/Gleichrichter von DZE (MPN: 700.17.41, GTIN: 4043981264005) ist eine universelle 12-Volt MOSFET-basierte Einheit, ausgelegt zum Austausch älterer SCR-Typen in dreiphasigen (und einzelnen einphasigen) Statorsystemen. Er ist für Fahrzeuge mit höherer elektrischer Belastung konzipiert, bei denen eine präzise Batterieverwaltung und geringe Wärmeentwicklung wichtig sind.
- Funktion: Regulierung der Batteriespannung und Gleichrichtung der Generator-Alternating-Current zu Gleichstrom. Die Einheit erkennt automatisch, ob die Quelle dreiphasig oder einphasig ist, und passt die Steuerung entsprechend an.
- Ausgangsparameter: 12-V-System, Ausgangsstrom bis zu 50 A.
- Stecker und Kabel: 7-Leiter-Konfiguration (ermöglicht den Austausch von Reglern mit doppelten roten und doppelten grünen Leitungen). Geliefert mit 6 Steckern und einem Kabelsatz von ca. 80 cm, der zu den meisten OEM-Kabeln passt. Hochwertige Stecker für professionelle Anpassung.
- Montage: Abmessungen (L×B×H): 90 × 80 × 28 mm. Mitte-zu-Mitte-Montagebohrungsabstand 66–74 mm. Montagezubehör inklusive.
Materialien und elektronische Bauweise: Die Einheit verwendet MOSFET-Transistoren und niederohmige, hochstromfeste Dioden. Die MOSFET-Architektur sorgt für geringe innere Widerstände bei hohen Strömen, was Spannungsabfall und Wärmeentwicklung im Vergleich zu herkömmlichen SCR-basierten Shuntreglern deutlich reduziert. Der interne Controller ist neu gestaltet für ständige Überwachung der Batteriespannung und präzise Steuerung des Ausgangsstroms ohne Zündungskabel.
Technische Eigenschaften und Vorteile (faktengestützt):
- Hohe Energieeffizienz: geringer Spannungsabfall (<≈0,2 V bei 35 A im MOSFET-Teil gegenüber ca. 1,5 V bei 35 A für SCR), was Leistungsverluste und Wärme reduziert.
- Bis zu 50 A Ausgangsstrom deckt höhere Belas tungen von modernen Verbrauchern wie Einspritzsystemen, stärkerer Beleuchtung und zusätzlichen elektronischen Modulen ab.
- Verbesserte thermische Verhalten führt zu reduzierter Erwärmung und längerer Lebensdauer unter Last.
- Präzise elektronische Regelung der Batteriespannung minimiert spannungsbedingte Fehlerabweichungen.
- Niedriger Standby-Verbrauch reduziert Batterieladung, wenn das Fahrzeug stillsteht.

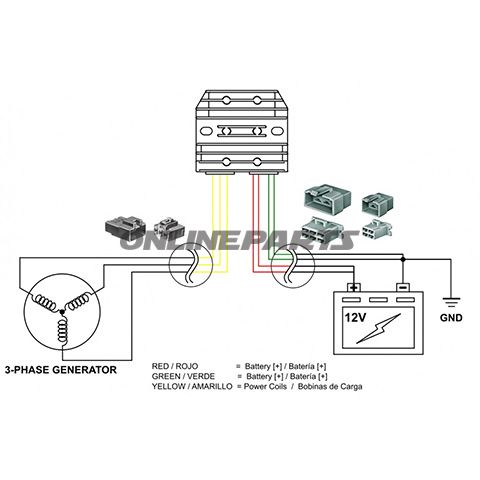

- Kompatibilität mit 3-Leiter- und 2-Leiter-Statorsystemen sowie automatische Phasenerkennung für eine einfachere Installation.
Anwendungsbereiche und Zielgruppe: Die Einheit richtet sich an Mechaniker, Werkstätten und erfahrene Motorradenthusiasten, die defekte oder unterdimensionierte Regler in Motorrädern, ATVs und ähnlichen Fahrzeugen austauschen müssen. Sie eignet sich dort, wo die Generatorleistung und der elektrische Verbrauch gegenüber dem ursprünglichen Design erhöht sind.
Mitgelieferte Teile: Der Regler, 6 Stecker und Montagematerial sind enthalten. Hinweis: Die Lieferung umfasst nur die Komponenten, die für die Montage und den Anschluss des Reglers erforderlich sind — Verpackungsmengen für den Großhandel sind nicht als Stückzahl für Endverbraucher angegeben.
Identifikation: Herstellerzeichen ist DZE; MPN 700.17.41 und GTIN 4043981264005 sind in der Produktdokumentation integriert und können bei Anfragen zur Kompatibilität oder Ersatzteilbestellung verwendet werden.
Hinweise zur Installation: Passen Sie das Kabelset sorgfältig an OEM-Verbindungen an. Stellen Sie eine ordnungsgemäße Erdung sicher und dass die Anzahl der Phasen des Generators übereinstimmt (die Einheit erkennt dies automatisch). Falls Unsicherheit über die Kompatibilität mit bestimmten Modellen besteht, wird empfohlen, die Statorart und vorhandene Verkabelung vor der Montage zu überprüfen.
