Membran-Druckreg.Mdr5/11K

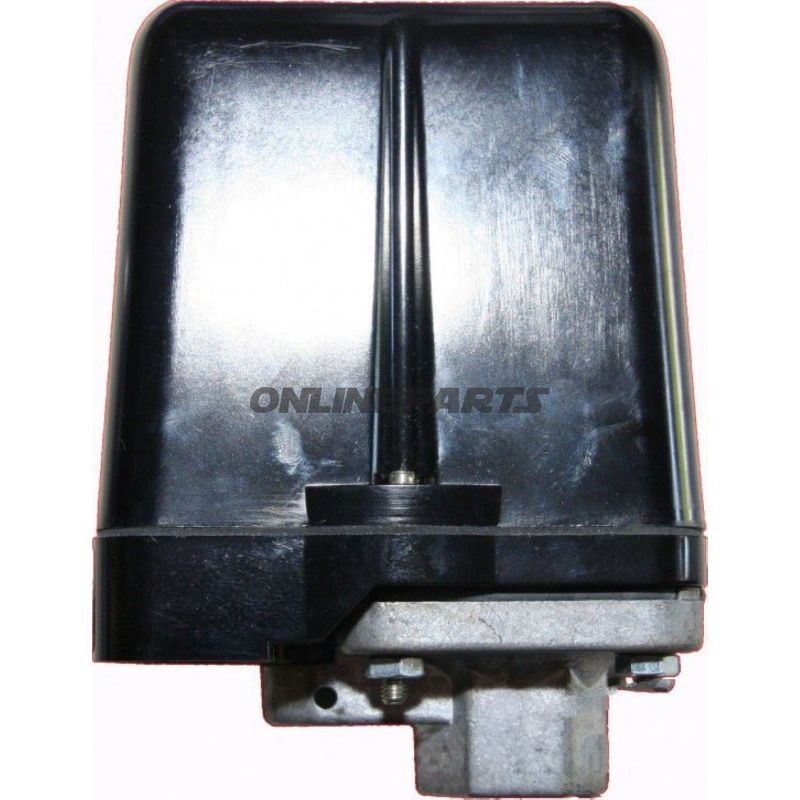

Membran-Druckregler MDR5/11K für Kompressoren – Ein-/Aus-Schaltsteuerung des Drucks

Produktname und Identifikation: Membran-Druckregler MDR5/11K (MPN: 650.90.46, GTIN: 212966).

Dieser Membran-Druckregler ist für die Steuerung von Ein- und Auslös- Punkten in Druckluftsystemen von Kompressoren entwickelt worden. Die Einheit fungiert als Drucksensor mit integrierter Schaltmechanik, die die Umschaltfunktion für das Manometer- Ein-/Aus-Signale handhabt und eine sichere Entlastung durch das integrierte Überdruckventil liefern kann.

• Anwendung: Zwischen dem Druckleitungsabschnitt des Kompressortanks und dem Steuerskreis montiert, um den Betrieb des Kompressors bei vordefinierten Druckgrenzen zu steuern. Geeignet für industrielle und Werkstattinstallationen, bei denen eine zuverlässige mechanische Drucksteuerung gewünscht wird.
• Funktion: Mechanische Membran aktiviert einen 3-poligen Öffnerkontakt bei dem eingestellten Druck. Eingebautes Überdruckventil ermöglicht Entlastung, und Flansch 1/4" wird für die Verbindung verwendet.

Technische Eigenschaften

• Einstellbereich: 2,0 – 11 bar.
• Schaltkraft (elektrisch): 5,5 kW.
• Schaltpunkt: Max. 16 bar.
• Kontakt: Öffner, 3-polig (Dreiphasen-/Drehstromausführung für Dreiphasensysteme).
• Mediumtemperatur: -5 °C bis +80 °C.
• Schutzklasse: IP54 — geschützt gegen Staub in schädlicher Menge und gegen spritzendes Wasser.
• Schaltfrequenz: Max. 120 pro Minute (elektrisch), max. 600 pro Minute (mechanisch).

Materialien und Konstruktion

Der Regler besteht um eine elastische Membran, die auf Druckänderungen reagiert und die Bewegung auf den Kontaktmechanismus überträgt. Das Gehäuse ist aus Materialien ausgeführt, die für Kompressor- und Druckluftumgebungen geeignet sind, mit Fokus auf mechanische Haltbarkeit und Widerstand gegen Kondensation und geringe Verunreinigungen in der Umgebung (IP54). Der Kontakt ist für hohe elektrische Belastungen (5,5 kW) und Dreiphasenanwendung dimensioniert, was die Einheit robust für industrielle Belastungen macht, ohne übermäßige Haltbarkeitsversprechen.

Kompatibilität und Installation

• Mechanische Anschlussmöglichkeiten: Flansch 1/4" für Druckanschluss.
• Elektrisch: 3-poliger Kontakt zum Anschluss in Dreiphasensystemen. Beachten Sie, dass ein thermisches 3-poliges Überstromrelais (Motor‑Schutzrelais) separat bestellt werden muss, um die korrekte Funktion der Ein/Aus-Schaltmechanik sicherzustellen; ohne dieses Relais ist die elektrische Ein-/Aus-Schaltfunktion nicht vollständig funktionsfähig.
• Betrieb: Innerhalb der angegebenen Temperatur- und Druckbereiche verwenden, um Messgenauigkeit und mechanische Funktion zu erhalten.

Technische Vorteile in der Praxis

• Direkte mechanische Aktivierung über die Membran ermöglicht einfache, reproduzierbare Drucksteuerung ohne komplexe elektronische Regelungen.
• Robuste Kontaktkapazität (5,5 kW) geeignet zur direkten Steuerung von Motoren in kleineren und mittleren Kompressoranlagen, vorausgesetzt geeigneter Motorschutz.

Bemerkungen zur Montage und Sicherheit: Um einen korrekten und gesetzlichen Betrieb sicherzustellen, muss bei der Montage an Motoren ein thermisches, 3-poliges Überstromrelais installiert werden. Befolgen Sie lokale elektrische Vorschriften und die Anweisungen des Herstellers für Dichtungen und Drehmoment bei Flansch- und elektrischer Montage.

MPN 650.90.46 und GTIN 212966 können bei Dokumentation und Wartungsregistrierung verwendet werden, um eine korrekte Ersatzteilidentifikation bei zukünftigen Servicearbeiten sicherzustellen.
