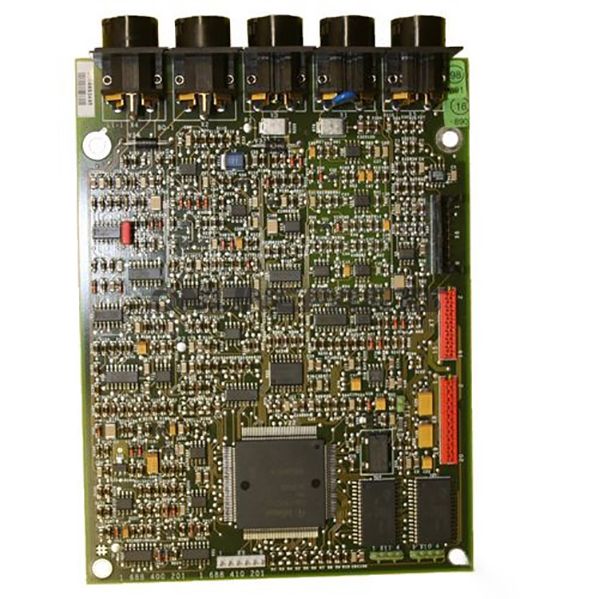

Gedruckte Schaltungskarte für Emissionsprüfer (Bosch, Artikel 658.84.79)
Produktübersicht: Diese gedruckte Schaltungskarte (Printkarte) mit der Herstellernummer MPN 658.84.79 und GTIN 4047023224293 ist für den Einsatz in Bosch-Emissionsprüfern vorgesehen. Die Karte ist eine direkte elektronische Komponente zur Steuerung und Signalverarbeitung in den genannten Prüfgeräten und liefert die Funktionen, die zur Messung und Weiterverarbeitung der Emissionsdaten erforderlich sind.
Funktion:
- Ersetzt oder repariert die elektronische Steuerung/Ausführung im Mess- und Kommunikationskreis des Emissionsprüfers.
- Verarbeitet Signale von Sensoren und wandelt diese Signale zur weiteren Verarbeitung im Prüfer um.
- Sorgt für korrekte Stromverteilung und Schnittstellen zwischen Messmodulen, Display und externen Ports, abhängig vom Testermodel.
Kompatibilität: Die Karte ist spezifiziert für den Einsatz in den folgenden Bosch-Abgastestern (in der Datenquelle aufgeführt):
- Bosch BEA 150
- Bosch BEA 250
- Bosch BEA 350
- Bosch BEA 450 (mobil)
- Bosch BEA 460
Materialien und Konstruktion:
- Die Konstruktion ist eine mehrlagige Printkarte mit Lötbereiche und Standardelektronikbauteilen (Widerstände, Kondensatoren, ICs u. Ä.), hergestellt aus FR-4 oder ähnlichen Epoxyglas-Faserlaminaten für den industriellen Einsatz. Diese Basisvariante ist allgemein üblich, um mechanische Stabilität und elektrische Isolation unter normalen Betriebsbedingungen sicherzustellen.
- Oberflächenlage und Pads sind typischerweise legiert, um eine belastbare Lötverbindung und Korrosionsbeständigkeit zu gewährleisten; Bauteile sind entweder als SMD oder durchkontaktierte Leads je nach Layout des Schaltkreises montiert.
- Das Design berücksichtigt EMC/EMI-Schutz und Wärmeableitung, relevant für Emissionsmessgeräte; eine Prüfung des Kartenzustands und ggf. thermische Belastung am Montageort wird bei Service empfohlen.
Technische Vorteile und Anwendungshinweise:
- Direkte Kompatibilität mit den aufgeführten Bosch BEA-Modellen erleichtert den Austausch bei Funktionsstörungen in den betroffenen Geräten.
- Originale MPN 658.84.79 und GTIN 4047023224293 werden zur Identifikation bei Ersatzteilbestellung verwendet und sichern das korrekte Abgleich zwischen Printkarte und Prüferseinheit.
- Bei Servicearbeiten sollte der Techniker Anschlussstifte, Steckverbindungen und sichtbare Schäden an Lötstellen oder Bauteilen vor dem Zusammenbauen prüfen. Der Einsatz geeigneten ESD-Schutzes wird empfohlen.
Installation und Wartung:
- Austausch erfordert Zugriff auf das interne Elektronikpanel im Emissionsprüfer und typischerweise grundlegende Löt- oder Steckverfahren je nach Version. Befolgen Sie die Serviceanleitungen des Herstellers für Demontage und Wiederzusammenbau.
- Prüfen Sie nach dem Austausch die Firmware-/Softwarekompatibilität des Prüfers; einige Geräte können einen Neustart oder Kalibrierung benötigen.
- Vermeiden Sie das Aussetzen der Karte gegenüber Feuchtigkeit, starken Erschütterungen oder elektromagnetischen Störungen während Lagerung und Installation.
Identifikation: MPN 658.84.79 ist in der Dokumentation zu Ersatzteilen für die genannten Bosch BEA-Geräte enthalten, und GTIN 4047023224293 kann bei der Suche in Ersatzteil-Datenbanken verwendet werden, um die korrekte Komponente zu sichern.
Hinweis: Das Produkt wird als eigenständige Printkarte zur Reparatur oder zum Austausch in den aufgeführten Prüfgeräten geliefert. Falls Unsicherheit über die Kompatibilität mit einer bestimmten Serie oder Revisionsnummer der BEA-Einheit besteht, sollten Seriennummer und Revision bei Anfragen an den Anbieter oder das Servicewerk eingetragen werden.
