Gasfeder 145Mm 1100N Hilueftungsklappe Perdeanh

Gasfeder 145 mm, 1100 N – für obere Hinterlüftung am Westfalia Pferdeanhänger

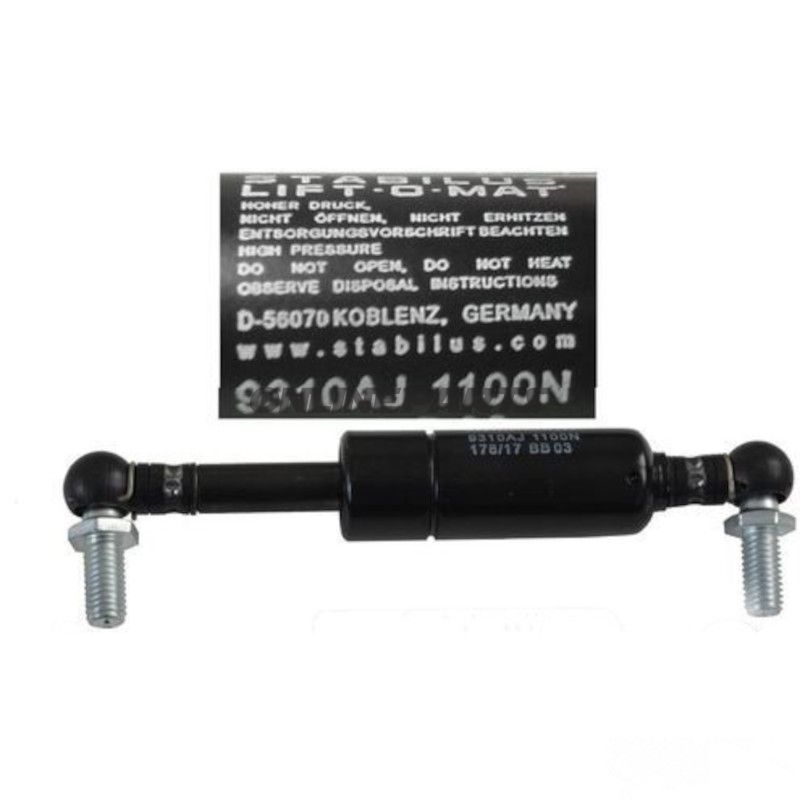

Diese Gasfeder von Stabilus (GTIN: 4046577130456, MPN: 338.03.89) ist für die obere Hinter-/Lüftungsöffnung am Westfalia Jupiter Pferdeanhänger in GRP/Cabine vorgesehen. Sie wird als Druckfeder (Gasdruckfeder/Lift-o-Mat) verwendet und unterstützt eine kontrollierte Öffnung sowie das Halten der Lüftungsklappe hinten, damit die Klappe offen gehalten oder mit gleichmäßiger Bewegung und ohne plötzliche Rucke geschlossen werden kann.

• Funktion: Die Gasfeder erzeugt einen konstanten Gegendruck (1100 N), der das Gewicht der Lüftungsklappe ausbalanciert und eine kontrollierte Hebung sowie das Halten in offener Position ermöglicht. Sie reduziert die Belastung von Scharnieren und Befestigungen, indem sie die Bewegung dämpft.
• Abmessungen und Bewegung: Maximale Gesamtlänge ca. 145 mm, maximale Einbau-Länge ca. 132 mm und Hub ca. 27 mm. Diese Maße sind bei einem Austausch entscheidend, um korrekte Funktion und Montages Geometrie zu erreichen.
• Konstruktion: Gehäusedurchmesser ca. Ø22 mm und Stangendurchmesser ca. Ø10 mm. Die Bezeichnungen bezeichnen robuste, aber kompakte Abmessungen, geeignet für Lüftungsklappen an Pferdetransportern.
• Montage: Beide Enden verfügen über Winkellejer mit Innengewinde M8 x 17 mm, passend zu Standardbefestigungen und Ösen am Westfalia Jupiter. Die Winkellejer ermöglichen notwendige Winkelausgleiche beim Öffnen und Schließen, ohne große Querbelastungen am Stamm einzuführen.

Das Material- und Oberflächenkonzept ist für den Outdoor-/Transporteinsatz geeignet: Stabilus Gasfedern verwenden üblicherweise Stahlgehäuse mit Korrosionsschutz auf dem äußeren Mantel und eine fein geschliffene, vernickelte oder verchromte Stange, um Verschleiß und Feuchtigkeit zu widerstehen. Die Konstruktion ist mit fest vergossenen Dichtungen versehen, um Gasverlust zu minimieren und die Betriebsdauer bei unterschiedlichen Temperaturen und vibrationsbedingten Belastungen zu verlängern, wie sie typischerweise beim Transport von Pferden auftreten.

Technisch bedeutet eine Druckkraft von 1100 N, dass die Feder ein verhältnismäßig hohes Stütz- und Hubmoment ausübt, geeignet für schwerere Klappen oder Situationen, in denen der Anschlagpunkt der Lüftung größere Kraft erfordert, um die Klappe offen zu halten. Beim Austausch sicherstellen, dass die nominel Kraft und die gemessenen Einbaumaße dem Original entsprechen, damit der Bewegungsbereich der Lüftung und die Dämpfung wie vorgesehen bleiben.

Stabilus als Hersteller ist bekannt für Präzisionsfedern für Fahrzeuge und industrielle Anwendungen; GTIN 4046577130456 und MPN 338.03.89 machen diese Einheit nachvollziehbar und relevant bei der Bestellung des richtigen Ersatzteils für Westfalia Jupiter. Beim Einbau wird empfohlen, die Tragfähigkeit der Befestigungen und die Anzugsmomente zu überprüfen sowie eine visuelle Inspektion der bestehenden Federlage, um Übereinstimmung mit den angegebenen Maßen (145/132/27 mm) und M8-Durchführungen zu bestätigen.

• Spezifikationen (Zusammenfassung):
  • Kraft: 1100 N
  • Max. Länge: ca. 145 mm
  • Einbau-Länge: ca. 132 mm
  • Hub: ca. 27 mm
  • Körperdurchmesser: ca. Ø22 mm
  • Stangendurchmesser: ca. Ø10 mm
  • Endbefestigungen: Winkellehre mit Gewinde M8 x 17 mm
  • Marke: Stabilus
  • MPN: 338.03.89
  • GTIN: 4046577130456

Bei Unsicherheiten zur Kompatibilität mit anderen Trailer- oder Ventilmodellen sollten die Maße direkt von der bestehenden Feder genommen werden (gesamte Länge, Einbau-Länge sowie Befestigungsmaße). Dies gewährleistet korrekte Funktion und Sicherheit beim Transport von Tieren.
