Dübel Sz-B 24/100

Dyvel zum Durchsteckanker — SZ-B 24/100 für M16-Verbindungen in Beton

Produkt: Dyvel SZ-B 24/100 von Nussbaum (MPN: 486.91.11, GTIN: 4043315041548)

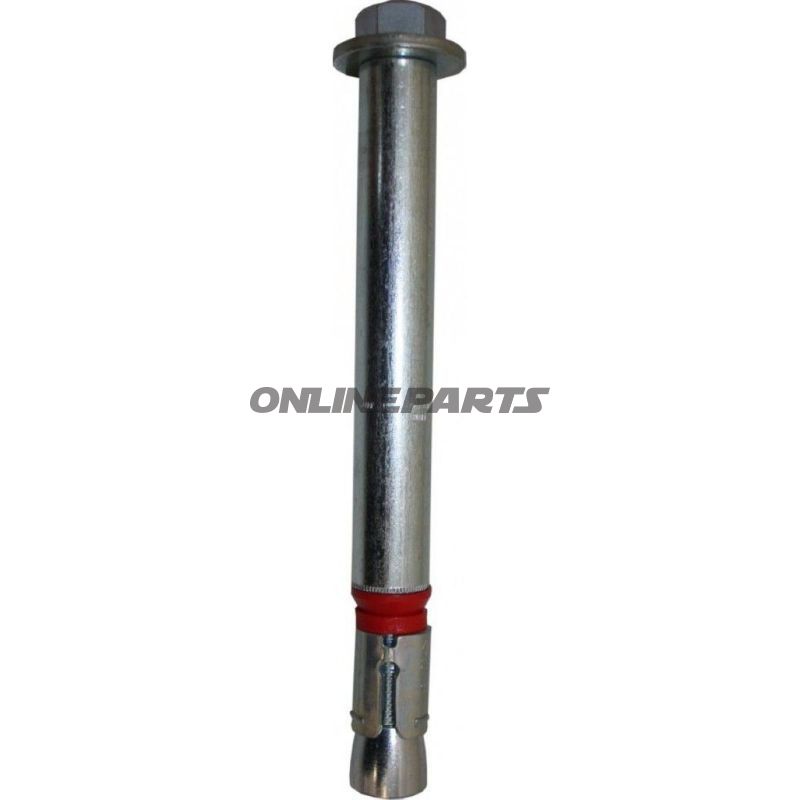

Dieser Dyvel wurde als Teil eines Durchsteckanker-Systems (SZ-B) für mittel- bis schwer belastete Befestigungen in sowohl rissigem als auch nicht gerissenem Beton entwickelt. Die Funktion des Systems besteht darin, eine mechanische Verankerung durch das Bauteil hindurch zu schaffen und sich im dahinterliegenden Betonkern zu expandieren, sodass feste Bauteile wie Stahlkonstruktionen, Geländer, Maschinen, Gerüste und Konsolen sowohl bei Zug- als auch bei Schublasten befestigt werden können.

• Funktion und Wirkungsweise: Der Dyvel wird durch ein vorgebohrtes Loch geführt, die Schraube wird angezogen und die Spezialhülse spreizt sich dreifach gegen die Innenseite des Betons. Die plastische Verdrängungsring (Durchdrückring) sorgt für dauernde Spannung zwischen Befestigungsteil und Untergrund, wodurch das Spielheitsrisiko über die Zeit reduziert wird.
• Anwendungsbereiche: Geeignet für mittlere bis starke Verankerungen in rissigem und nicht gerissenem Beton — z. B. Stützkonstruktionen aus Stahl, Geländer, Maschinenaufhängungen, Gerüstbefestigungen und Konsolen.

Materialien und Eigenschaften

Der Dyvel besteht aus einer speziell geformten Expansionshülse und einem plastischen Durchdrückring. Die dreifache Spreizprofil der Hülse ist darauf ausgelegt, die Last gleichmäßig im Betongewebe bei geringen Achsen- und Kantabständen zu verteilen, wodurch die zulässige Lastkapazität erhöht wird, ohne dass mehr Betonvolumen benötigt wird. Die Materialwahl kombiniert Metallkomponenten für tragende Elemente mit einer plastischen Ringstruktur, die das Festhalten bewahrt und Korrosion an Kontaktflächen reduziert. Die Konstruktion ist praktisch ausgelegt für eine zuverlässige mechanische Verriegelung statt chemischer Bindung; daher sind korrekte Bohrung und Anziehdrehmoment entscheidend für die erreichbaren Tragwerte.

Technische Daten

• Bohrdurchmesser: 24 mm
• Gesamtlänge (Durchwurf-Länge): 237 mm
• Gewinde: M16
• Bohrlochtiefe: 180 mm
• Notwendige Anker-Tiefe in Beton: 120 mm
• Max. Klemmkraft am Bauteil: < 100 mm
• Auszugs-/Anziehmoment für Dyvel: 160 Nm

Kompatibilität und Montageanleitung (kurz)

• Vorbohren Sie stets mit einem 24 mm-Bohrer und reinigen Sie das Bohrloch gründlich von Bohrstaub vor der Montage.
• Stellen Sie sicher, dass die minimale Verankerungstiefe 120 mm beträgt, um die angegebenen Tragwerte zu erreichen.
• Anziehen auf das empfohlene Moment (160 Nm) für eine korrekte Expansion ohne Überlastung von Gewinde oder Hülse.
• Kontrollieren Sie Kant- und Achsabstände in Bezug auf die Projektspezifikationen; SZ-B-Design ermöglicht relativ kleine Abstände, folgt jedoch immer den Projektspezifikationen und geltenden Normen.

Kurzhinweis zur Zulassung

Der SZ-B-Typ ist als ETA, Option 1-genehmigt in den Quellenangaben erwähnt. Das bedeutet, dass das System mit Blick auf leistungsstarke Verankerungen unter Bedingungen entwickelt wurde, bei denen eine europäische technische Zulassung (ETA) erwartet oder erforderlich ist. Für projektspezifische Unterlagen und Lasttabellen sollten relevante ETA-Dokumentationen und die Montagesanleitung des Herstellers konsultiert werden.

Die Marke Nussbaum und die Artikelnummer 486.91.11 sind als Identifikation angegeben; GTIN 4043315041548 kann beim Aufrufen des offiziellen Datenblatts des Produkts oder bei Beschaffungsprüfungen verwendet werden.
