Zugschalter Grn 61/35

Zugschalter mit grüner Anzeige für 12/24 V Anlagen

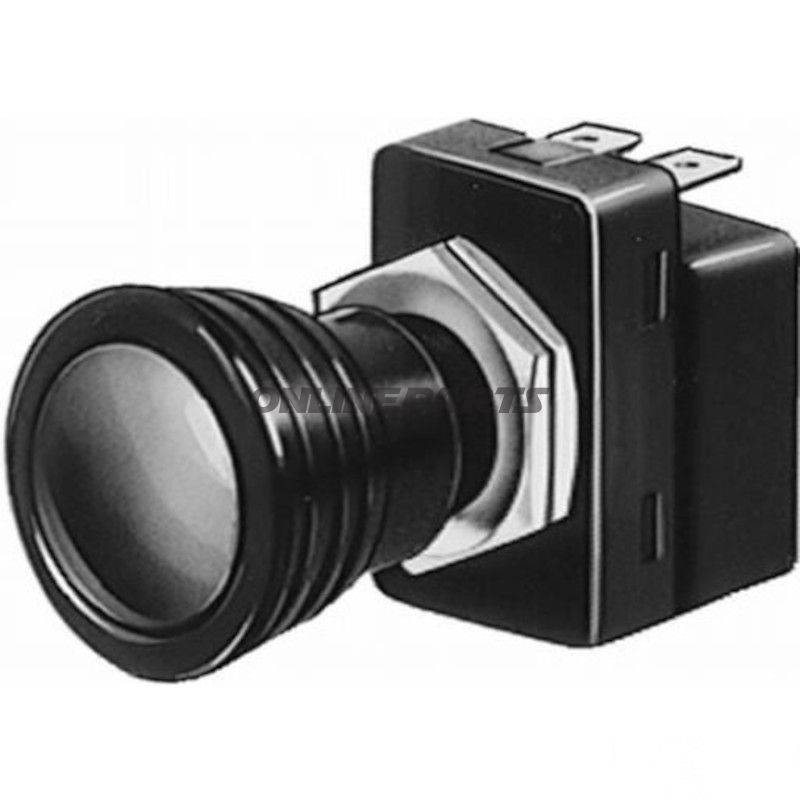

Produkt: Zugschalter GRN 61/35 von Hella (MPN: 145.14.75, GTIN: 4082300189889). Dieser Zugschalter ist vorgesehen für den Einsatz, bei dem eine einfache Ein/Aus-Funktion mit physischer Zugbetätigung und sichtbarer grüner Anzeige gewünscht ist, z. B. für Beleuchtung oder als Sicherheitskontakt an Fahrzeugen und Maschinen.

Funktion und Verwendung

• Aktivierung erfolgt durch Ziehen an der Leine (Zugbetätigung).
• Schaltfunktion: Zwei-Positionen Ein/Aus (0 = aus, 1 = an).
• Integrierte grüne Kontrollleuchte, die den Zustand anzeigt (Kontrollleuchte wird ohne Glühbirne geliefert; Glühbirnentyp W1,2W separat bestellen).
• Geeignet für sowohl 12 V als auch 24 V Installationen, typischerweise in Auto- und Motorradinstallationen sowie allgemein in elektrischen Geräten, wo einfache Steuerung und visuelles Feedback gewünscht sind.

Elektrische und mechanische Spezifikationen

• Nennspannung: 12 / 24 V.
• Strombelastbarkeit: 8 A bei 12 V, 4 A bei 24 V.
• Anzahl der Anschlüsse: 3.
• Montage: Flachstecker 6,3 mm (verschraubte Verbindung für Flachstecker).
• Einbauöffnung: Ø 14,5 mm.
• Schaltstellungen: 2 (0 = aus, 1 = ein).
• Glühbirnentyp für Kontrollleuchte: W1,2W (nicht im Lieferumfang).

Materialien und Haltbarkeit

Der Bedienknopf ist aus weichem Kunststoff gefertigt, ergonomisch für Zugbetätigung gestaltet und zur Reduzierung von Verschleiß bei wiederholtem Gebrauch ausgelegt. Klemmen und Flachsteckeranschlüsse sind standardisierte Metallteile, geeignet für verschraubte Flachstecker-Montage; sie sind dimensioniert für die angegebenen Strom- und Spannungswerte. Die Konstruktion ist schlicht und praktisch mit Fokus auf robuste Funktion statt dekorativer Details.

Kompatibilität und Installation

• Passend für Standard-Panelmontage mit 14,5 mm Bohrung.
• Flachstecker 6,3 mm macht ihn kompatibel mit üblichen Kabelschuhen und Leitungsverbinder in Fahrzeug- und Industrieelektrikerbereichen.
• Da die Kontrollleuchte eine W1,2W-Glühbirne benötigt, muss diese bei Bedarf separat bestellt werden, um die visuelle Anzeige zu erhalten.

Sicherheit und Hinweise zur Verwendung

• Verwenden Sie die Nennbelastungsgrenzen des Schalters; bei höheren Belastungen ist ein Relais oder ein anderer Schalter mit geeigneter Nennleistung zu verwenden.
• Stellen Sie korrekte Polarität und Sicherung in der Installation sicher. Bei Unsicherheit folgen Sie den elektrischen Richtlinien des Herstellers oder lassen die Arbeiten von Fachpersonal ausführen.

Identifikation

Das Produkt ist ein Hella-Zugschalter, MPN 145.14.75, GTIN 4082300189889. Diese Angaben können zur Suche nach Ersatzteilen und zur Kompatibilitätsprüfung in Ersatzteilkatalogen verwendet werden.
