Blinkgeber Relais Europa

Blinkrelais für Europa-Stecker (Jaeger, 12 V, 5-polig) – für Anhänger- und Fahrzeugeinsatz

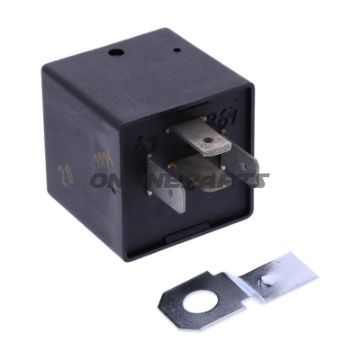

Dieses Blinkrelä von Jaeger (MPN: 146.01.61, GTIN: 4250060509630) ist ein 12-Volt, 5-poliges Relä mit dem europäischen Plug-in-Steckmuster. Es ist für den Einsatz sowohl bei herkömmlicher Fahrzeugbeleuchtung als auch beim Anhängerbetrieb konzipiert, wo Anforderungen an die Handhabung mehrerer Lampenlasten und Erdung am Relägehäuse gestellt werden.

Funktion

• Schaltet die Blinkreihenfolge, indem es den Strom zu den Blinkleuchten in einem festen Intervall unterbricht und wiederherstellt.
• Anpassbar für den kombinierten Betrieb von Fahrzeug und Anhänger: kann bis zu 2 + 1 (6) x 21 W-Lampen sowie 1 (2) x 0–10 W Last tragen, was es für Konfigurationen mit mehreren Lampen und ggf. elektronischer Last auf einzelnen Stromkreisen geeignet macht.
• Erdung (kennzeichnet mit 31) ist zur oberen Seite des Relägehäuses geführt, um eine einfache Verbindung und standardisierte Montage zu ermöglichen.

Materialien und Bauweise

• Gehäuse aus geschlossenem, isolierendem Material mit integriertem Befestigungszubehör zur festen Montage. Das geschlossene Design schützt die Innenkomponenten vor Staub und Feuchtigkeit bei normal wetterbedingtem Einsatz.
• Interne Kontakte und Bimetall-/elektronische Elemente (typisch für Jaeger-Flasher) sind so ausgelegt, dass sie wiederholter thermischer und mechanischer Belastung beim normalen Fahrbetrieb standhalten.

Technische Eigenschaften

• Spannung: 12 V (DC).

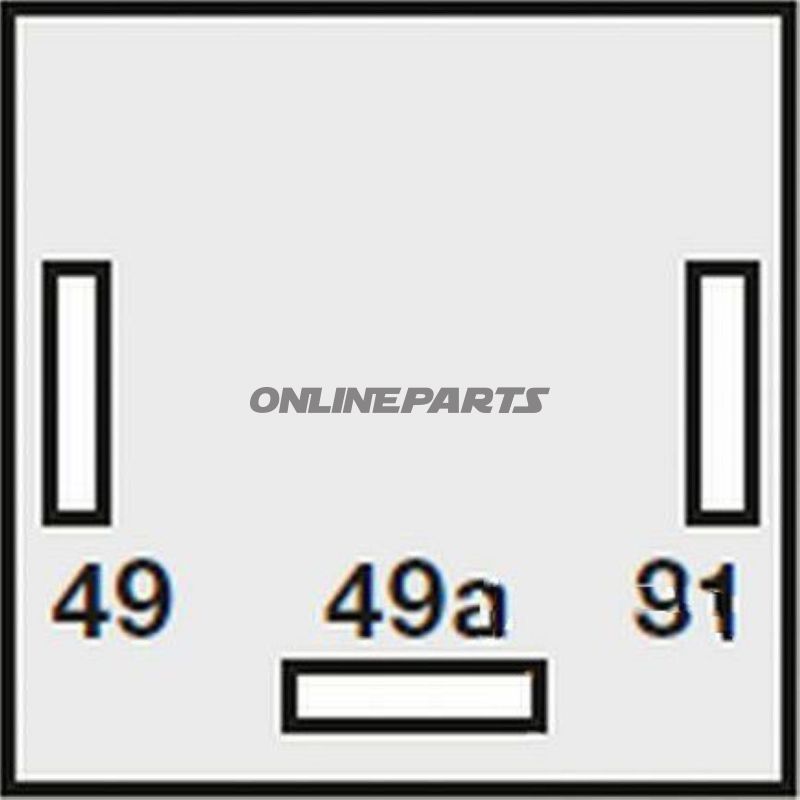

• Polung: 5-polige Verbindung im europäischen Plug-in-Muster.
• Belastungsbereich: spezifiziert auf 2 + 1 (6) x 21 W und 1 (2) x 0–10 W.
• Montagehalterung: liegt als geschlossenes Befestigungsstück zur festen Anbringung bei.

Kompatibilität und Anwendung

• Kann als Ersatz für vergleichbare Jaeger-Modelle mit demselben MPN/elektrischem Anschlussmuster verwendet werden. Prüfen Sie vor der Montage stets das Steckdiagramm und die elektrotechnischen Daten des Fahrzeugkabelbaums.

Praktische Hinweise zur Montage

• Stellen Sie eine ordnungsgemäße Erdung am Terminal 31 an der Oberseite des Reläes sicher, um unregelmäßiges Blinken oder Funktionsausfälle zu vermeiden.
• Überprüfen Sie Lampentypen und Gesamtslasten in den angeschlossenen Kreisen, insbesondere bei kombiniertem Anhängerbetrieb, damit sie innerhalb der angegebenen Werte liegen.
• Da das Relä mit Montageschiene geliefert wird, planen Sie den Montageort unter Berücksichtigung der Wärmeabfuhr und des Zugriffs bei Fehlerbehebung.

Das Produkt wird von Jaeger geliefert und ist identifiziert mit MPN 146.01.61 und GTIN 4250060509630. Die technische Struktur und Spezifikationen machen das Relä besonders geeignet für Fachkräfte und Monteure, die Kompatibilität mit europäischer Stecknorm und Anhängerfunktionen benötigen.
