2 Er-Wartungseinheit Dn6g 3/8

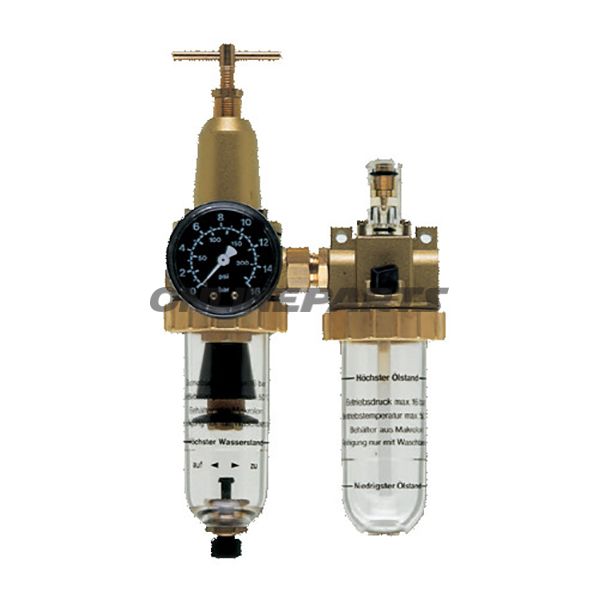

Wartungseinheit DN6, Verbindungsvariante G 3/8 — Druckregelung und Filterung für pneumatisches System

Produktübersicht
Diese Wartungseinheit von EWO (GTIN: 4030875000184, MPN: 656.73.66) ist eine kompakte Kombination aus Filter, Regler und Schmierkomponente, konzipiert für die nachgeschaltete Pflege von Druckluftsystemen. Die Einheit dient der Reduktion, Reinigung und kontrollierten Zuführung von Öl zu Druckluft und wird direkt an Einsatzpunkten verwendet, an denen DN6 (Nennweite 6) und G 3/8-Anschluss erforderlich sind.

Funktion

• Regelung: Stellt den Betriebsdruck im Bereich 0,5–10 bar ein und stabilisiert ihn.
• Filtration: Entfernt Partikel und Kondensat aus der Druckluft über den Kunststoffbehälter, der zugleich als Sammelgefäß dient.
• Ölung: Führt eine geringe Ölmenge der Luft zu, um pneumatische Bauteile zu schmieren und die Lebensdauer von Ventilen und Zylindern zu verlängern.
• Anzeigen und Entlastung: Integriertes Manometer zeigt den Ausgangsdruck an, und manuelles Ablassen ermöglicht das Entleeren von Kondensat/überschüssiger Flüssigkeit.

Technische Eigenschaften und Betrieb

• Anschluss: G 3/8.
• Regelbereich: 0,5–10 bar; maximal zulässiger Arbeitsdruck 16 bar.
• Tempbereich für den Betrieb: 0 °C bis 50 °C.
• Durchfluss: ca. 35 m³/h bei 6 bar Betriebsdruck.
• Vordiameter / Größe: DN 6 (Nennweite).
• Vordruckabhängigkeit: < 3 % — geringe Empfindlichkeit gegenüber Druckschwankungen bei korrekter Einstellung.

Materialien und Aufbau

• Schale und Behälter aus Kunststoff: Korrosionsbeständig und leicht visuell Kondensat- und Ölstand zu prüfen. Kunststoff bietet geringes Gewicht und ist für gängige pneumatische Ölprodukte geeignet; bei hohen Temperaturen oder aggressiven Flüssigkeiten Kompatibilität prüfen.
• Interne Ventile und Regelungsteile aus Legierungen für Verschleißfestigkeit und präzise Druckregelung.
• Manometer visuell an der Einheit montiert für eine schnelle Ablesung im Betrieb.

Dimensionen und Volumen

• Außendurchmesser x Höhe (Ø x H): ca. 124 x 230 mm.
• Effektives Schalenvolumen: 25 cm³ (nutzbares Volumen für Kondensat/Aufbewahrung).
• Nützlicher Öltankinhalt: ca. 40 cm³, zur Dosierung des Schmiermittels für das pneumatische System.

Wer sollte dieses Gerät in Betracht ziehen

Die Einheit richtet sich an professionelle Mechaniker, Werkstätten und Betriebstechniker, die eine kompakte und zuverlässige Pflegeeinheit für lokale pneumatische Installationen benötigen, z. B. an Werkzeugstationen, Zylindergruppen oder Automationsmodulen mit DN6-Anschluss. Die Marke EWO (MPN 656.73.66) ist auf dem Produkt angegeben und GTIN 4030875000184 kann bei Dokumentation und Beschaffung verwendet werden.

Kompatibilität und Anwahrungstipps

• Passt dort, wo G 3/8-Anschluss und DN6-Strömung spezifiziert sind.
• Wählen Sie je nach Herstellerempfehlung geeignetes Schmieröl, um Verstopfungen oder Abbau von Kunststoffteilen zu vermeiden.
• Montieren Sie die Einheit senkrecht und gut zugänglich, damit Kondensat durch manuelles Reinigen des Schale und Ablesen des Manometers entfernt werden kann.
• Überprüfen Sie regelmäßig Manometer und Einstellung bei Änderungen des Versorgungstrichters oder Betriebsdauer.

Praktische Hinweise
Produktdaten stammen von den Herstellerangaben für EWO 656.73.66. Die GTIN (4030875000184) kann bei Bestellung oder Logistik verwendet werden; MPN gibt die genaue Modellvariante an. Wenn das System Temperaturen außerhalb von 0–50 °C oder aggressiven Flüssigkeiten ausgesetzt ist, sollte die Materialkompatibilität vor der Installation überprüft werden.
