Isot Flachsteckhülsengehäuse 1-Poljmp

ISOT Flachsteckverbindergehäuse, 1-poliger Winkelkontakt für 6,3 mm Flachstecker

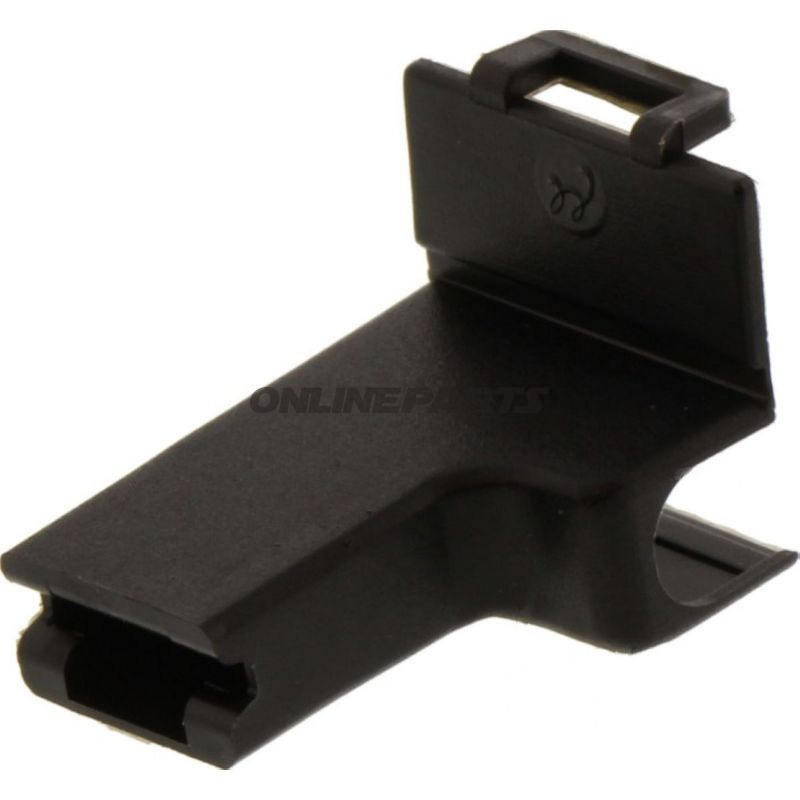

Produkt: ISOT Flachsteckverbindergehäuse für Winkel-1-poligen Flachstecker (JMP). Dieses Gehäuse/Isolierung umschließt eine Winkel-Haustkontakt und bietet mechanischen Schutz sowie elektrische Isolation für eine einzelne 6,3 mm Flachsteckverbindung. Das Produkt wird unter der Marke JMP mit der Herstellernummer (MPN) 158.03.75 und GTIN 4043981275773 geliefert.

Funktion und Anwendung

• Hauptfunktion ist die Isolierung und mechanische Fixierung einer 1-poligen Winkel-Flachsteckverbindung sowie der Schutz vor Kurzschluss und unbeabsichtigtem Kontakt.
• Typischer Einsatz in Installations- und Reparatursituationen an Motorrädern, Fahrzeugen und in elektronischen Systemen, wo Platzbeschränkungen eine winkelige Lösung (90°) erfordern und wo einpolige Stecker verwendet werden.
• Bietet eine sicherheitsrelevante Barriere zwischen freiliegenden Metallteilen und umliegenden Leitungen oder Metallteilen.

Technische Eigenschaften

• Passend für Flachsteckbreite: 6,3 mm (Standardgröße für viele Fahrzeugkontakte).
• Winkel: 90° — konzipiert für Anwendungen, bei denen Einsteckwinkel eine rechtwinklige Zugangsführung erfordern, um Platz zu sparen.
• Anzahl der Pole: 1 (Einpolstecker).
• Isoliert: Ja — hergestellt, um elektrischen Kontakt zwischen den Metallteilen des Steckers und umliegenden Bauteilen zu verhindern.
• Schweissen/Löten: Nicht für Lötverbindungen vorgesehen; die Lösung ist ein mechanisches/Isolationsgehäuse für Flachstecker.
• Wärmeflex/Heißluft: In diesem Produkt ist kein integriertes Schrumpfschlauchsystem enthalten.

Materialauswahl und Eigenschaften

Das Gehäuse besteht aus schwarzem isolierenden Kunststoffmaterial, geeignet für elektrische Anwendungen, ausgelegt für normale mechanische Belastung und kurzfristige Wärmebelastung in Fahrzeugumgebungen. Das Material wurde gewählt, um elektrische Isolierung und Formstabilität beim Ein- und Ausbau des Flachsteckers zu gewährleisten. Die Oberfläche ist matt schwarz gestaltet, um Reflexion zu minimieren und optisch zu Standard-Fahrzeugkomponenten zu passen.

Kompatibilität und Montage

• Direkt kompatibel mit 6,3 mm Stiftkontakten standardmäßiger Bauart, die in Fahrzeug- und industrieller Elektrik verwendet werden.
• Montage durch Einführen des Flachsteckers in das Gehäuse, bis es korrekt sitzt; die winkelige Geometrie sorgt für platzsparende Verkabelung.
• Geeignet für Nachrüstung und Reparatur — leicht ab- und aufnehmbar bei Bedarf.

Technische Referenz

Anwendungsempfehlungen

• Stellen Sie sicher, dass die Flachstecker-Dimension 6,3 mm beträgt, um eine korrekte Passform zu gewährleisten.
• Prüfen Sie, ob das Gehäuse vor dem Einbau nicht beschädigt ist; Risse oder Verformungen können die Isolierung beeinträchtigen.
• Verwenden Sie geeignete Kabelführung in der Nähe, um Spannung am Kontakt durch Vibration zu vermeiden.

Die technischen Daten des Produkts werden gemäß den Angaben des Herstellers bereitgestellt und beziehen sich auf Typ: Connector Housing Male, geeignet für 6,3 mm, isoliert, keine Lötverbindungen und keine integrierte Wärmeverkleidung.
