Cylinderschalter / Reed-Kontakt für Unilift 4000 - für Klappzylinder

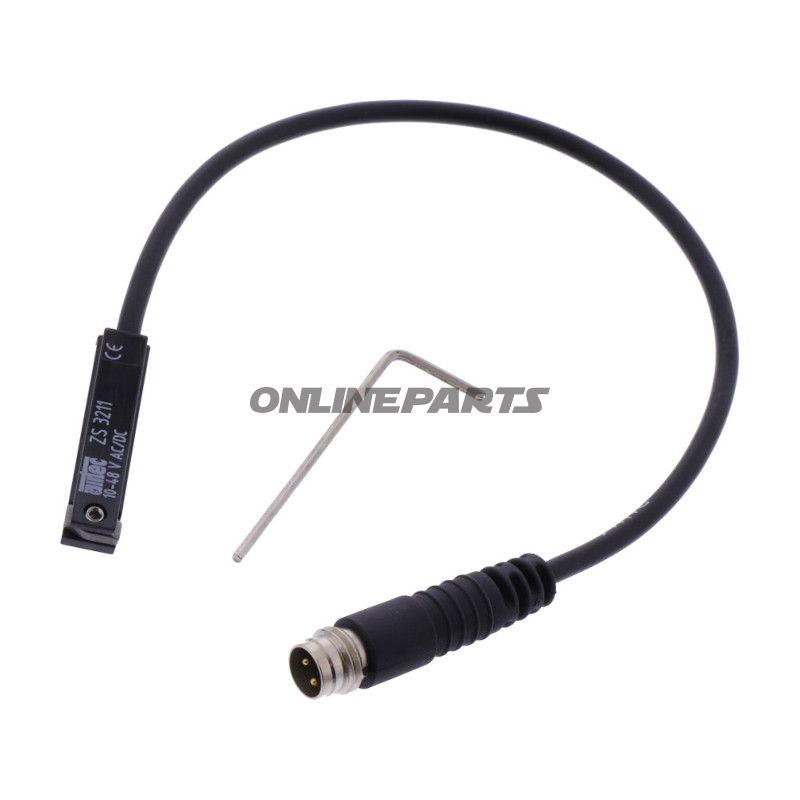

Produkt: Cylinderschalter (Reed-Kontakt) entwickelt für das Unilift 4000-System von Nussbaum. Dies ist eine originale Nussbaum-Komponente (MPN 652.07.75) mit GTIN 4062154021641, vorgesehen zur Verwendung mit Klappzylinder 6520313.
Funktion: Der Cylinderschalter ist ein magnetisch aktivierter Reed-Kontakt, der die Zylinderposition durch magnetische Beeinflussung ohne mechanischen Kontakt zwischen beweglichen Teilen erfasst. Er wird typischerweise verwendet, um ein elektrisches Signal auszugeben, wenn der Klappzylinder eine bestimmte Position erreicht hat — z. B. zur Steuerung von Hebe-/Sicherheitslogik, zur Endposindikation oder zur Aktivierung von Sicherheitskreisen in Unilift 4000-Systemen.
Technische Eigenschaften und Anwendungsbereich:
- Länge: 230 mm — geeignet für die Montage entlang standardmäßiger Unilift 4000-Klappzylinder.
- Betriebsspannung: 10–48 V AC/DC, wodurch der Kontakt mit sowohl Niederspannungs-Steuerungssystemen als auch gängigen DC/AC-Steuerkreisen in Werkstattumgebungen kompatibel ist.
- Typ: Reed-Kontakt (Schließen/Öffnen des Kontakts durch magnetische Beeinflussung), was eine einfache und zuverlässige Signalübertragung ohne Verschleiß durch mechanische Kontaktflächen ermöglicht.
- Material/Ausführung: Bezeichnet als „Nussbaum“/„Walnuss“ im Produkttext — dies bezieht sich in diesem Zusammenhang auf die ursprüngliche Reserve-/Finish-Benennung von Nussbaum und nicht notwendigerweise auf echtes Holzmaterial im elektrischen Bauteil. Das Kontakthäuschen ist für elektrische Isolation und mechanischen Schutz des Reed-Elements ausgelegt.
Kompatibilität: Entworfen für Klappzylinder 6520313 und Integration in Unilift 4000-Liftsysteme. Als originales Nussbaum-Zubehörteil (Originalteil 962232) erfüllt es die mechanischen Montagemarken und elektrischen Anforderungen wie in den Fabrikdokumentationen beschrieben. Prüfen Sie immer die physische Passgenauigkeit und die elektrischen Anschlussbedingungen bei Austausch in bestehenden Systemen.
Vorteile in der Praxis:
- Magnetische Aktivierung bedeutet weniger mechanische Verschleißpunkte und langfristige Funktionssicherheit im Normalbetrieb.
- Breiter Betriebsbereich der Versorgungsspannung bietet Flexibilität bei der Integration in verschiedene Steuerkreise.
- Originalteil von Nussbaum (MPN 652.07.75) gewährleistet korrekte Passform und Kompatibilität mit Unilift 4000-Komponenten.
Identifikation und Rückverfolgbarkeit: Das Produkt wird als Nussbaum-Originalteil geliefert, identifiziert mit MPN 652.07.75 und GTIN 4062154021641. Die interne Nussbaum-Referenznummer 962232 wird im Herstelltext als Originalteil-Bezeichnung genannt.
Montage- und Sicherheitsaspekte: Bringen Sie den Kontaktschalter gemäß den Herstelleranweisungen in Bezug auf die Position zum Klappmagneten/Aktuator an. Trennen Sie die Stromversorgung vor der Installation. Stellen Sie sicher, dass die elektrische Spannung und Polarität im Steuersystem innerhalb von 10–48 V AC/DC liegen. Bei Unsicherheit bezüglich elektrischer Anschlüsse oder Fehlersuche folgen Sie den relevanten Werkstattprozeduren oder kontaktieren Sie den technischen Support.
Hinweis: Die Finish-Bezeichnung „Walnuss“ stammt aus dem Nussbaum-Text und bezieht sich auf die Originalteil-Bezeichnung; sie gibt keinen Holzmaterialtyp in der elektrischen Reed-Kontakt an. Prüfen Sie Maße und elektrische Anforderungen gegenüber Ihrem bestehenden Unilift 4000-System vor dem Kauf.
