Wartungseinheit 3/8 (Serviceeinheit DN 6) für Druckluftanlagen

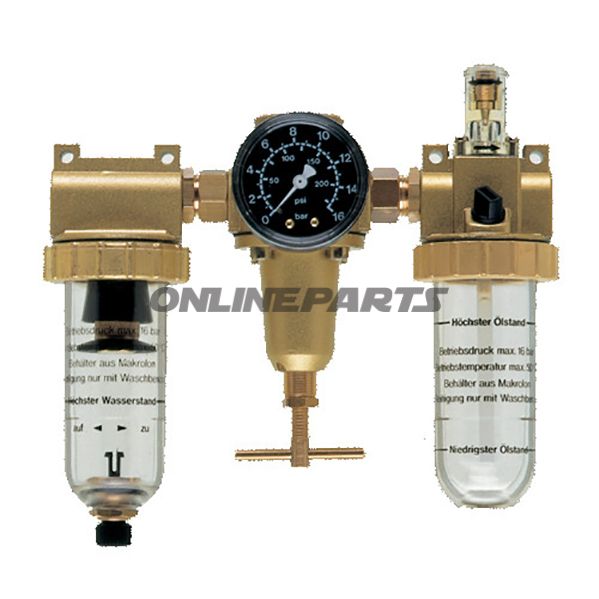

Diese Wartungseinheit von EWO (GTIN: 4030875000214, MPN: 656.03.61) ist eine kompakte Serviceeinheit für Druckluftinstallationen mit G 3/8"-Anschluss. Die Einheit kombiniert Filtration, Regelung und Schmierung in einer modularen Einheit und ist ausgelegt, um einen stabilen Betriebsdruck, Kondensatentfernung und Dosierung von Öl dort sicherzustellen, wo es in pneumatischen Systemen erforderlich ist.
- Funktion: Reguliert und stabilisiert den Systemdruck, entfernt Kondenswasser durch manuelles Abspülen und führt kleine Ölmengen zu downstream-Komponenten zu, um Ventile und Zylinder vor Verschleiß zu schützen.
- Anschluss und Größe: G 3/8"-Anschluss, nominell DN 6. Abmessungen (Durchmesser x Höhe): 196 x 186 mm.
- Drück- und Temperaturbereich: Regelbereich 0,5–10 bar, maximaler Betriebsdruck 16 bar. Betriebstemperatur 0 °C bis 50 °C.
- Leistung: Durchfluss bei 6 bar Betriebsdruck: 30 m³/h. Formdruckabhängigkeit < 3 %.
- Behälter: Kunststoffbehälter mit manuellem Ablassen. Anwendbarer Behälterinhalt (Filter/Sammlung): 25 cm³; nutzbarer Ölbehälterinhalt: 40 cm³.
Materialauswahl und Konstruktion sind auf praktischen Wartungsaufwand abgestimmt: Gehäuse und Behälter aus korrosionsbeständigem Kunststoff reduzieren Gewicht und Korrosionsrisiko, während manuelle Abläufe eine einfache Kontrolle bei Service ermöglichen. Das Manometer ermöglicht das Ablesen und Feinjustieren des Ausgangsdrucks schnell ohne zusätzliches Messgerät.
Technische Merkmale wie geringe Formdruckabhängigkeit (< 3 %) und relativ hoher Durchfluss bei normalem Betrieb (30 m³/h bei 6 bar) bedeuten, dass die Einheit eine stabile Regelung bei variierenden Lasten in kleineren und mittleren pneumatischen Kreisläufen beibehält. Die angegebenen Betriebsgrenzen (max. 16 bar und 0–50 °C) sollten eingehalten werden, um Funktion und Lebensdauer sicherzustellen.
Anwendungsbereiche umfassen allgemeine Druckluftverteilung, kleinere industrielle Installationen, Werkstätten und Automatisierungsgeräte, bei denen das G 3/8"-Interface und DN 6-Niveau relevant sind. EWO als Hersteller (MPN 656.03.61) gibt Standardmaße und Zuverlässigkeit für diese Art von Serviceeinheiten an.
Bei Auswahl und Montage ist darauf zu achten, die richtige Orientierung in Bezug auf den Flussrichtung, geeignete Befestigung und Positionierung nach dem Hauptfilter/Regulator in der Anlage sicherzustellen sowie regelmäßige visuelle Überprüfung und Entleerung des Kondensatbehälters über das manuelle Entbläsen vorzunehmen. Halten Sie stets die maximalen Druck- und Temperaturgrenzen des Systems ein.
