Wartungseinheit 1/2 Zoll

Wartungseinheit 1/2" (Wartungseinheit) für Druckluftsysteme

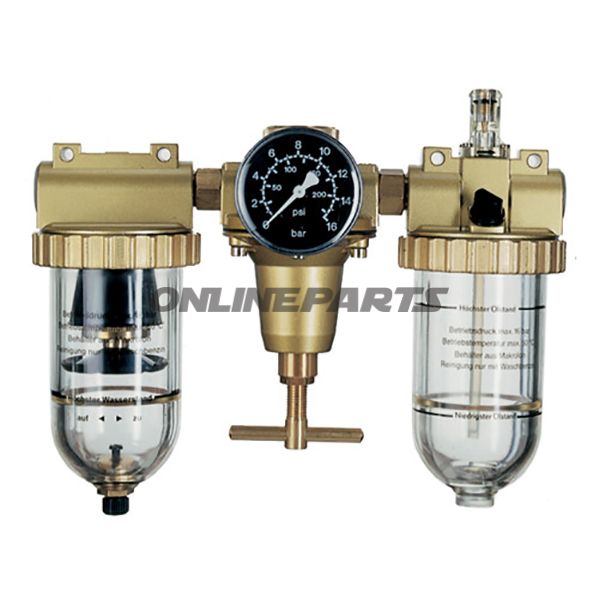

Diese Wartungseinheit von EWO (GTIN: 4030875000221, MPN: 656.03.79) ist zum Montieren in Druckluftleitungen bestimmt, um Filtration, Abscheidung und Drucküberwachung sicherzustellen. Die Einheit wird mit Kunststoffbehältern, manuellem Ablassen und einem integrierten Manometer geliefert, damit der Mechaniker Kondenswasser und Partikel schnell aus dem System kontrollieren und entfernen kann.

Funktion und Einsatz

• Filtration: Entfernt feste Partikel und schützt nachgeschaltete Komponenten wie Ventile und Regler.
• Ablauf/Abscheidung: Manuelle Entleerfunktion, um sicherzustellen, dass kondensierte Flüssigkeit kontrolliert entfernt werden kann, ohne das System zu unterbrechen.
• Drucküberwachung: Das eingebaute Manometer ermöglicht das direkte Ablesen des Betriebsdrucks an der Wartungseinheit.
• Anwendung: Geeignet für industrielle und Werkstattumgebungen, in denen die Luftqualität und Kondensatbehandlung die Betriebsbereitschaft beeinflussen.

Technische Wesentlichkeiten

• Anschluss: G 1/2" (1/2 Zoll).
• Nennweite: DN 15.
• Arbeitsbereich: 0,5 bis 10 bar.
• Maximaler Betriebsdruck: 16 bar.
• Betriebstemperatur: 0 °C bis 50 °C.
• Durchflussrate bei 6 bar: ca. 110 m³/h.
• Abmessungen (Ø x H): 281 x 1.117 mm.
• Druckabhängigkeit: < 2 %.
• Verfügbare Behälterkapazität (Wasser): ca. 80 cm³; verfügbare Öltankkapazität: ca. 135 cm³.

Werkstoffwahl und Eigenschaften

Die Einheit verwendet Kunststoffbehälter für Kondensat und Öl, was das Gewicht und das Risiko von Korrosion im Vergleich zu Metallbehältern reduziert. Die üblicherweise für diesen Typ von Bauteilen verwendeten Kunststoffmaterialien sind für den kommerziellen Betrieb innerhalb der angegebenen Temperatur- und Druckbereiche dimensioniert. Das Manometer ist für eine schnelle optische Kontrolle montiert und für die angegebenen Druckniveaus geeignet. Das manuelle Entleerventil ist eine einfache mechanische Lösung, die nur minimale Wartung erfordert und eine kontrollierte Entleerung des aufgefangenen Wassers ermöglicht.

Kompatibilität und Installation

• Passt zu Installationspunkten mit Gewinde G 1/2" und Rohrsystemen, die für DN 15 ausgelegt sind.
• Überprüfen Sie, dass der Betriebsdruck im System 16 bar nicht überschreitet und dass die Betriebstemperatur in 0–50 °C gehalten wird.
• Bei der Montage empfiehlt sich eine Position dort, wo typischerweise Kondensation auftreten kann, sowie der Zugang zum manuellen Entleeren des Behälters.

Identifikation

Das Produkt wird unter der Marke EWO verkauft und wird anhand der Herstellernummer (MPN) 656.03.79 sowie GTIN 4030875000221 identifiziert. Diese Informationen sind bei Nachbestellungen, Ersatzteilrecherche und Qualitätsdokumentation hilfreich.

Hinweise

• Angaben zu Kapazitäten und Durchfluss basieren auf Herstellerangaben; tatsächliche Werte können je nach Installationszustand und Betriebsbedingungen variieren.
• Das Produkt wird üblicherweise als eine einzelne Wartungseinheit geliefert; eventuelles Verpackungs- oder Liefervolumen kann variieren und sollte beim Kauf geklärt werden.
