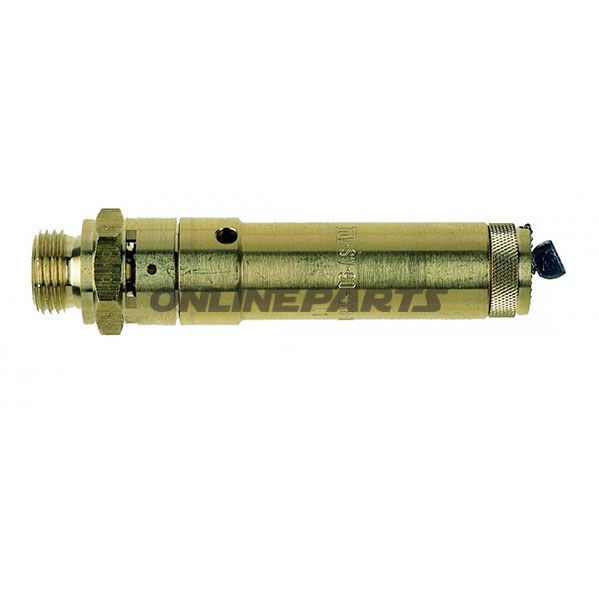

Sicherh.Vent.R3/8 11 Bar

Sicherheitsventil R3/8 (11 bar) für Drucktanks und Gasablassung

Dieses Sicherheitsventil von EWO (GTIN: 4030875003116, MPN: 656.01.14) ist ausgelegt für sichere Entlüftung von ungiftigen und nicht brennbaren Gasen aus Druckbehältern, um Überdruck zu verhindern. Das Ventil ist werkseinstelltested (DN 8) und für senkrechte Montage mit einfacher Bedienung und Servicezugang vorgesehen.

• Anwendung: Schutz von Drucktanks und Behältern vor Drucküberschreitung durch kontrollierte Gasentlastung in die Atmosphäre.
• Montageposition: Senkrecht (lotrecht) – die Montageposition ist wichtig für eine korrekte Funktion.

Technische Daten und Abmessungen

• Gewindeanschluss: G 3/8"
• Gewindelänge: 10 mm
• Gesamtlänge: 85 mm
• Maulschlüsselweite (SW): 20 mm
• eingestellter Öffnungsdruck: 9,0–15,0 bar (Standardangabe 11 bar im Produktnamen)
• Temperaturbereich: -10 °C bis +180 °C
• Öffnungs-/Schließdruckdifferenz: <10 % (Blowdown <10 %; bei unter 3 bar <0,3 bar)
• Montagemoment: 13 Nm

Materialien und Dichtungslösungen

• Konstruktion: Messinggehäuse – Materialwahl sorgt für Korrosionsbeständigkeit und gute maschinelle Bearbeitbarkeit für Standard-Sicherheitsventil-Anwendungen.
• Dichtung: FKM (Viton) – chemisch beständig und geeignet für hohe Temperaturen im spezifizierten Betriebsbereich.
• Plombe/Versiegelung: Aluminium.

Funktionale Eigenschaften und Service

• Das Ventil ist serienmäßig eingestellt und plombiert beim gewählten Öffnungsdruck. Bei Bestellung ist der gewünschte Einstelldruck anzugeben, da nur werkseingestellte und plombierte Ventile mit Identifikationsbaustein geliefert werden.
• Zur Funktionskontrolle kann das Ventil durch Drehen der Fingerschraube nach links belüftet werden, um temporär zu öffnen.
• Sitzflächen und konische Dichtungspins können durch Abnehmen des oberen Ventilteils gereinigt werden, ohne die Druckeinstellung zu verändern, wodurch eindringende Verunreinigungen während der Wartung entfernt werden können.
• Reparaturen und Wiedereinstellung werkseitig plombierter Ventile sollten vom Hersteller oder autorisiertem Service durchgeführt werden, um Nachverfolgbarkeit und Sicherheit zu gewährleisten.

Installation und wichtige Hinweise

• Die Zufuhrleitung zum Sicherheitsventil darf nicht kleiner als DN 8 sein; der Druckabfall in der Zuleitung darf 3 % nicht überschreiten, um ein korrektes Auslöseverhalten sicherzustellen.
• Kontrollieren Sie, dass Montagegewinde und Dichtflächen sauber und unbeschädigt sind, bevor mit dem empfohlenen Moment (13 Nm) angezogen wird.
• Das Ventil ist für ungiftige und nicht brennbare Gase ausgelegt; verwenden Sie es nicht mit Medien, die FKM oder Messing angreifen könnten, ohne Kompatibilität zu verifizieren.

Das Produkt wird von EWO geliefert und trägt GTIN 4030875003116 sowie Produzentennummer (MPN) 656.01.14. Die angegebenen Materialien und Temperatur-/Druckbereiche basieren auf den Daten des Herstellers und beschreiben die designbedingten Voraussetzungen für Betrieb und Wartung des Ventils.
