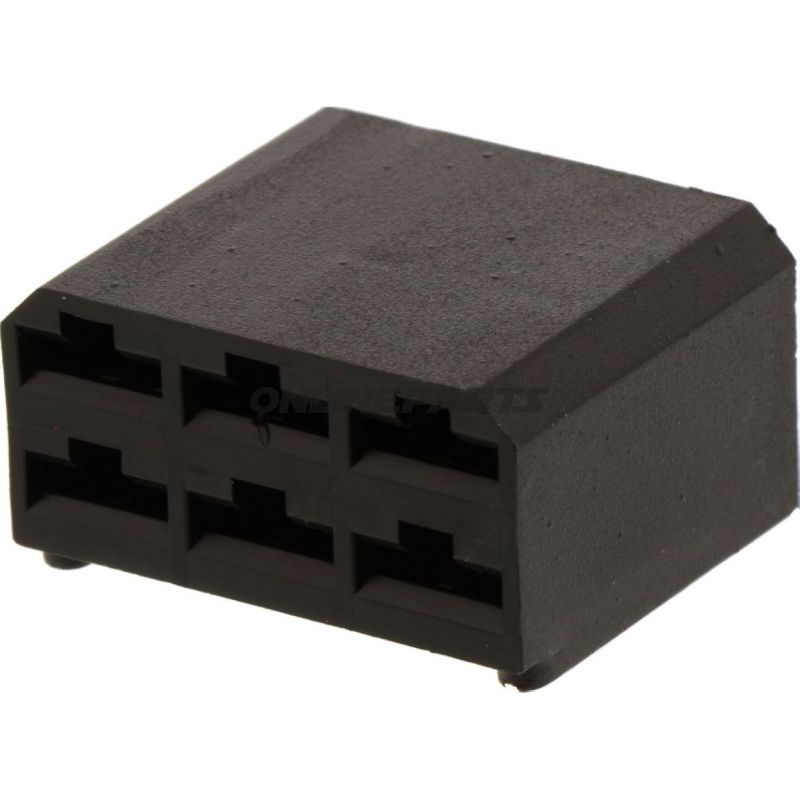

Flaches 6-poliges Steckdosengehäuse für Flachstecker – JMP (für 6,3 x 0,8 mm)
Produktübersicht: Dieses flache Steckdosengehäuse von JMP (MPN: 158.03.65, GTIN: 4043981275681) ist ein isoliertes Steckdosengehäuse, das für 6-polige Verwendung mit Flachsteckern der Größe 6,3 x 0,8 mm vorgesehen ist. Das Produkt wird einzeln geliefert und ist darauf ausgelegt, sechs Flachsteckerstifte in einer zusammenhängenden Gehäuseeinheit aufzunehmen.
Funktion und Anwendung: Das Gehäuse fungiert als mechanische und elektrische Hülle für Flachsteckverbindungen. Es hält die einzelnen Stecker an Ort und Stelle, sorgt für die korrekte Positionierung beim Zusammenbau und schützt vor unbeabsichtigtem Kontakt zwischen den Polen. Da die Verbindungen im Gehäuse nicht zum Löten vorgesehen sind, eignet sich das Bauteil hauptsächlich für die Verwendung mit Flachsteck-/Crimpelementen (Schneiden) in Standard-6,3-mm-Anwendungen, z. B. Kabelverbindungen in Fahrzeugen, Armaturenbrettern oder elektrischen Modulen von Motorrädern.
Material und Eigenschaften:
- Material: Schwarzes isolierendes Kunststoff (Theroplast), ausgewählt für elektrische Isolation und dimensionsstabile Eigenschaften bei normaler Betriebstemperatur.
- Farbe: Schwarz, was eine hohe Lichtechtheit und gute Beständigkeit gegen Schmutz und Öle typisch für Werkstattumgebungen bietet.
- Montageart: Nicht zum direkten Löten im Gehäuse vorgesehen; Verbindungen erfolgen mit passenden Flachsteckern/Schneiden und Crimpwerkzeug.
Technische Details:
- Anzahl der Pole: 6
- Passt zu Flachsteckerbreite/-dicke: 6,3 x 0,8 mm
- Typ: Steckergehäuse für Flachstecker
- Löten: Nicht für Lötverbindung vorgesehen
- Heat Shrink: Keine integrierte hitzebeständige Schrumpfschale
Kompatibilität und Anwendungsbereiche: Das Gehäuse ist kompatibel mit standard 6,3 mm Flachstecker-Terminals und kann in elektrischen Systemen von Motorrädern, ATVs, kleinen Fahrzeuginstallationen sowie in Werkstatt- und Reparaturanwendungen verwendet werden, bei denen kompakte, flache Verbindungen gewünscht werden. Da das Gehäuse isoliert und nach gängigen Flachsteckerstandards dimensioniert ist, passt es zu den meisten industriestandard-Terminals gleicher Größe.
Vorteile der Konstruktion:
- Einfache mechanische Einführung des Flachsteckers in ein gesamtes Gehäuse, was Handhabung erleichtert und eine gleichmäßige Positionierung der Anschlüsse sicherstellt.
- Isolierte Ausführung reduziert das Risiko eines Kurzschlusses zwischen Polen in engen Installationen.
- Robustes Thermoplast bietet ausreichende Haltbarkeit unter normalem Einsatz in Fahrzeugumgebungen, ohne übertriebene Aussagen zu extremem Widerstand.
Branding und Identifikation: Das Produkt stammt von JMP und wird zusätzlich durch die Herstellernummer (MPN) 158.03.65 und GTIN 4043981275681 identifiziert. Diese Codes sind relevant bei der Suche nach technischen Datenblättern, Ersatzteilabgleichen oder beim Bestellen über Händler.
Montagehinweise: Stellen Sie sicher, dass Sie kompatible Flachstecker/Schneiden und das richtige Crimpwerkzeug verwenden, um eine sichere elektrische Verbindung zu erzielen. Prüfen Sie die Dimensionen (6,3 x 0,8 mm) der Anschlüsse vor dem Einbau, um eine enge Passform sicherzustellen. Das Gehäuse ist nicht mit einer hitzeexpandierenden Hülle oder integrierter Dichtung ausgestattet; daher sollte bei Einsatz in exponierten Umgebungen eine Abdichtung separat geplant werden.
