Abzweigverbinder 0.75-6.0 Jmppackung 5 Stück

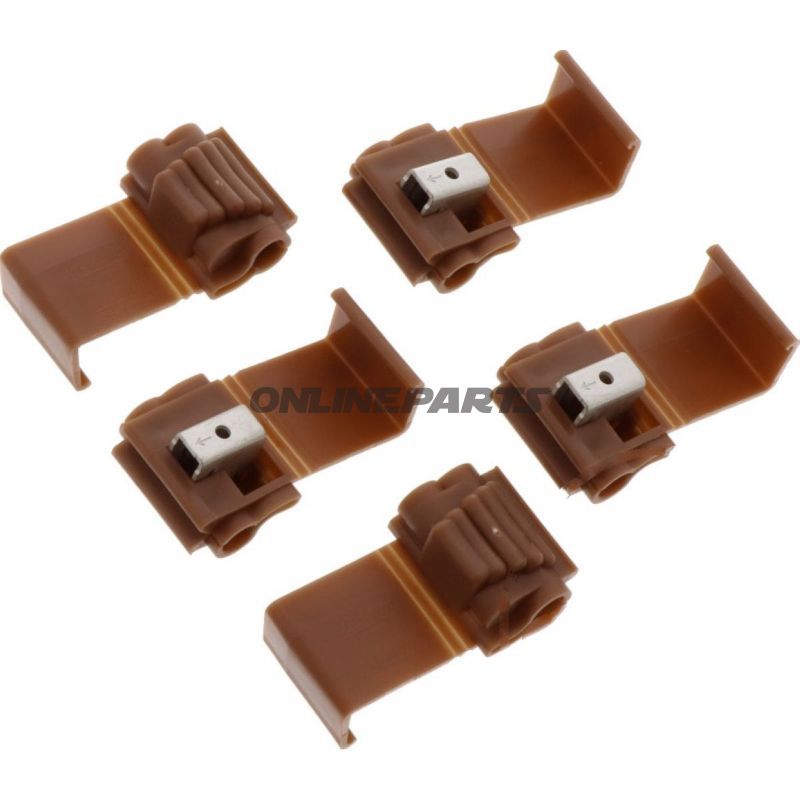

Ableitungskupplung (Abzweigstecker) zu Leitungen 0,75–6,0 mm² — JMP (braun)

Produktübersicht: Diese Abzweigkupplung von JMP (MPN: 158.01.44, GTIN: 4043981273625) ist eine mechanische, isolierte Snap‑Lock‑Verbindung, die für eine schnelle elektrische Abzweigung zwischen zwei unterschiedlichen Leiterquerschnitten ausgelegt ist. Sie wird typischerweise in Motorraum-, Steuer- und Beleuchtungssystemen von Motorrädern verwendet, wo Platz und Zugang begrenzt sein können und eine zuverlässige, nicht gelötete Verbindung gewünscht ist.

Funktion und Anwendung:

• Ermöglicht das Verbinden eines kleineren Leiters (0,75–2,5 mm²) mit einem größeren Leiter (4,0–6,0 mm²) mittels eines einzigen Druck-/Snap‑Vorgangs – ohne Löten oder Spezialwerkzeug.
• Ausgelegt, um elektrischen Kontakt durch mechanische Klemmen der Leiter herzustellen; geeignet für Signalleitungen und niederstromführende Anwendungen in Fahrzeuginstallationen.
• Isolierte Ummantelung um die Verbindung schützt vor Kurzschluss und Kontakt mit der Umgebung, was insbesondere in Motorradumgebungen mit Vibrationen und engen Kanälen relevant ist.

Materialien und Eigenschaften:

• Kontaktpunkt: Metallklemme (nicht gelötete Verbindung) ausgelegt für gute elektrische Leitfähigkeit und mechanische Haltbarkeit.
• Äußere Ummantelung: Isolierendes Kunststoffmaterial in brauner Farbe, schützt die Verbindung vor Feuchtigkeit und mechanischen Einwirkungen.
• Temperaturbeständigkeit: Angegeben ca. −105 °C (Angabe in den technischen Daten des Lieferanten); dies belegt die Fähigkeit der Komponente, niedrige Temperaturen ohne Sprödigkeit zu tolerieren. Prüfen Sie dennoch immer die Betriebstemperaturen im Gebrauch.
• Kein Schrumpfschlauch oder gelötete Verbindung – die Verbindung ist rein mechanisch/isolationstechnisch.\

Technische Details (wesentliche Punkte):

• Typ: Splice‑Connector / Snap‑Lock (mechanische Klemmverbindung).
• Unterstützte Leiterquerschnitte: kleinster 0,75 mm², größter 6,0 mm². Genauer ist sie berechnet für Querschnitt 1 = 0,75–2,5 mm² und Querschnitt 2 = 4,0–6,0 mm².
• Isoliert: Ja.
• Gelöte Verbindungen: Nein.
• Schrumpfschlauch: Nicht enthalten.

Kompatibilität und Anwendungshinweise:

• Geeignet für elektrische Installationen an Motorrädern, insbesondere wenn eine schnelle und reproduzierbare Abzweigung gewünscht wird, ohne vorhandene Kabel dauerhaft zu verändern.
• Prüfen Sie immer Kabelquerschnitt und Strombedarf vor der Montage. Da die Verbindung mechanisch geklemmt wird, eignet sie sich am besten für niedrige bis mittlere Ströme; für höhere Ströme oder vibrationsbelastete Hauptstromkabel sollten alternative Anschlussmethoden erwogen werden.
• Für eine korrekte Funktion muss die Leiterisolierung gemäß den Anweisungen des Herstellers abgezwickt werden, und die Verbindung muss korrekt geschlossen sein, bis sie hörbar/fühlbar eingerastet ist.

Verpackung und Identifikation: Das Produkt wird als JMP-Abzweigkupplung geliefert, Modellnummer 158.01.44. GTIN 4043981273625 kann zur eindeutigen Identifikation in Einkaufs- und Ersatzteilverwaltungssystemen verwendet werden. Dieses Produkt ist braun.

Montage- und Sicherheitsbemerkungen:

• Vermeiden Sie eine Überlastung der Verbindung; verwenden Sie geeignete Sicherungen und dimensionierte Drähte in der Installation.
• Nach der Montage mechanische Befestigung und elektrischen Kontinuitätsprüfung vor dem endgültigen Betrieb überprüfen.
• Bei Unsicherheit über die passende Anwendung in kritischen Stromkreisen wird die Prüfung technischer Unterlagen oder die Beratung durch einen qualifizierten Elektriker/Mechaniker empfohlen.
