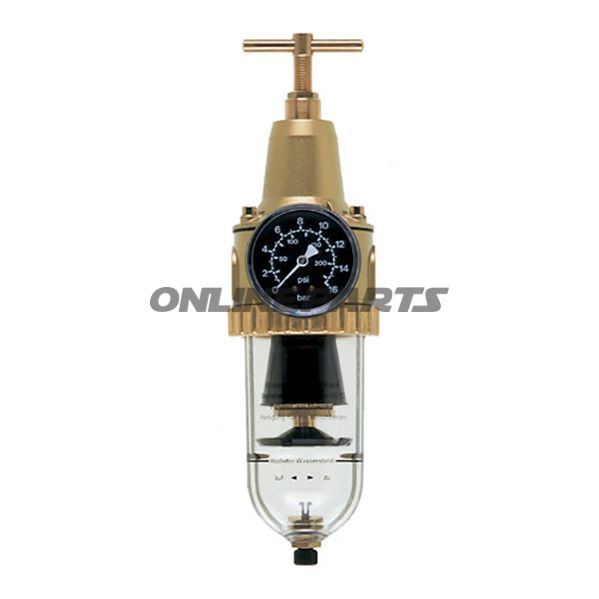

Filterdruckminderer 1/2

Filterdruckmacher 1/2" für Druckluftsysteme (DN 15)

Produktübersicht: Dieses Filterdruckminderer-Panel von EWO (GTIN: 4030875000160, MPN: 656.73.17) kombiniert Partikel- und Kondensatabscheidung mit Druckminderung in einer Einheit. Die Einheit ist für die Montage im Druckluftnetz vorgesehen und liefert Filtration, manuelles Kondensatauslass und Druckregelung in der Größe DN 15 (Anschluss G1/2).

• Funktion: Die Einheit filtert und trennt Kondensat aus der Druckluft über einen Sinterbronze-Filtereinsatz und reduziert gleichzeitig den Druck durch membranbasierte Regelung mit sekundärer Belüftung (Rückführungskontrolle). Manuell bedienbarer Kondensatauslass (Ratsche) verhindert die Ansammlung von Flüssigkeit im Behälter.
• Anwendung: Geeignet für Werkstattkomponenten, pneumatische Steuerungssysteme und weitere Druckluftinstallationen, bei denen DN 15/G1/2-Anschluss verwendet wird. Zielgruppe sind Fachpersonen und Motorradfahrer/Mechaniker, die zuverlässige Filtration und stabile Druckreduktion benötigen.

Materialien und Bauweise: Gehäuse aus zinkdruckgusslegierung für gute dimensionale Stabilität und Korrosionsbeständigkeit in gängigen industriellen Umgebungen. Die Filtereinsatz besteht aus sinterbronziertem Bronze (50 mm), was eine robuste mechanische Filtration und gute Beständigkeit gegen Partikelbelastung bietet. Der Behälter kann je nach gewünschter Stoßfestigkeit und chemischer Beständigkeit aus Polycarbonat (Kunststoff) oder Metall gewählt werden. Der Auslass funktioniert manuell über einen drehbaren Knopf.

• Behälterauswahl: Polycarbonat: leicht und transparent, visuelle Inspektion möglich. Metall: erhöhte Stoßfestigkeit und Widerstand gegen äußere Einflüsse.
• Filtereinsatz: Sinterbronze, 50 mm — robust gegen mechanischen Verschleiß und geeignet zur Zurückhaltung von Feststoffen und groben Partikeln.

Technische Daten und Leistungsdaten:

• Anschluss: G1/2 (1/2 Zoll)
• Nenn Größe: DN 15
• Regelbereich: 0,5 – 10 bar
• Betriebsdruck maximal (bei Kunststoffbehälter): 16 bar
• Betriebstemperatur (Kunststoffbehälter): 0 °C bis 50 °C
• Durchflusskapazität: ca. 160 m3/h bei 6 bar Betriebsdruck
• Abmessungen (Ø x H): 87 x 306 mm
• Vordruckabhängigkeit (Formdruckabhängigkeit): < 2 %
• Nutztinhalt des Behälters: ca. 80 cm³

Praktische Überlegungen bei Installation und Wartung: Montieren Sie stets Manometer vor und/oder hinter dem Gerät, um Druckabfall und Filterverstopfung beurteilen zu können. Bei der Wahl des Polycarbonatbehälters müssen Betriebstemperatur und das Risiko mechanischer Einwirkungen berücksichtigt werden; Metallbehälter werden bei hoher mechanischer Belastung bevorzugt. Regelmäßige Inspektion der Sinterbronzeeinsatz und manuelles Entleeren von Kondensat verringern das Risiko von Korrosion und Funktionsstörungen in downstream-Komponenten.

Brand und Identifikation: Das Produkt wird von EWO geliefert und mit MPN 656.73.17 und GTIN 4030875000160 identifiziert, was beim Einkauf von Ersatzteil-Sets, Filtereinsätzen oder kompletter Austausche hilfreich ist.

Zusammenfassung: Filterdruckminderer 1/2" (DN 15) ist eine kompakte Lösung für gleichzeitige Filtration und Druckregelung in Druckluftanlagen. Die Materialwahl wie zinkdruckgussgehäuse und Sinterbronze-Filtereinsatz sorgt für eine robuste Komponente, während die Wahl zwischen Polycarbonat- oder Metallbehälter Anpassungen an lokale Anforderungen an Sichtbarkeit und Stoßfestigkeit ermöglicht.
