Dübel Sz-S 10/10

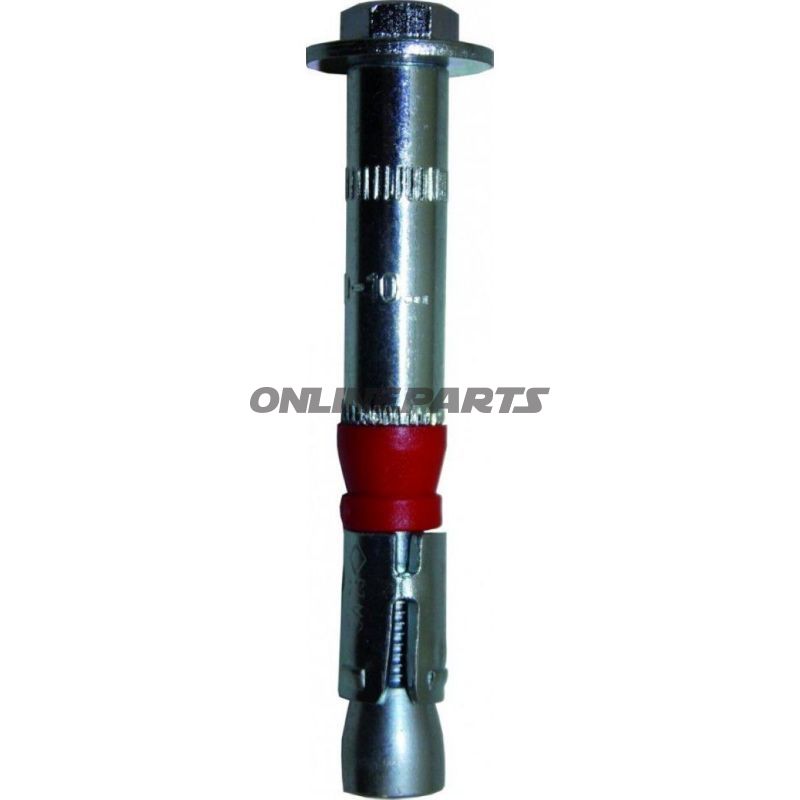

Dyvel / durchgehender Anker Plug SZ‑S 10/10 für Beton (M6)

Kurz über das Produkt: Plug SZ‑S 10/10 (MPN 486.90.04, GTIN 4043315043238) ist ein durchgehendes Hochleistungsanker-System, das für mittlere bis schwere Verankerungen in rissigem und nicht gerissenem Beton vorgesehen ist. Das System ist mit einer dreiteiligen Spreizhülse und einer plastischen Verpressung ausgeführt, die eine langlebige Quetschbelastung des Befestigungsteils gegen das Untergrundmaterial sicherstellt.

Funktion

• Durchgehende Montage: Der Anker wird durch das Bauteil geführt und im Bohrloch des Betons beim Anziehen aktiviert.
• Dreiteilige Spreizhülse verteilt die Belastung im Bohrloch und ermöglicht hohe zulässige Zug- und Scherbelastungen selbst bei kleinen Achs- und Kantabständen.
• Plastische Verpressung fixiert die Komponente und verhindert Spiel zwischen Befestigungsteil und Untergrund über die Zeit.

Technische Daten und Abmessungen

• Bohrdurchmesser: 10 mm
• Gesamtlänge: 75 mm
• Gewinde: M6
• Bohrloch-Tiefe: 65 mm
• Notwendige Verankerungstiefe im Beton: 60 mm
• Max. Verpressungsdicke des Bauteils: < 10 mm
• Empfohlenes Anzugsmoment: 15 Nm
• Produktidentifikation: MPN 486.90.04, GTIN 4043315043238

Werkstoffauswahl und Eigenschaften

Die Spreizhülse des Ankers ist eine speziell geformte Metalleinhülse, entwickelt für eine gleichmäßige Ausdehnung beim Anziehen, was eine hohe Tragfähigkeit im rissigen Beton sicherstellt. Die integrierte plastische Verpressung ist gewählt, um eine stabile Kontaktfläche zu gewährleisten und Punktbelastung sowie Spiel zu reduzieren. Die Materialauswahl und Geometrie sind optimiert, um stabile Zug- und Torsionsbelastungswerte zu erreichen, ohne aggressive Lebensdauerannahmen — Anwendung sollte gemäß geltenden Montagesanweisungen und dem Zustand des Betons erfolgen.

Anwendungsbereiche

Geeignet zur Befestigung von:

• Stahlkonstruktionen und Säulen
• Geländern und Absturzsicherungen
• Maschinenfundamente
• Gerüsten und Konsolen

Plug SZ‑S 10/10 ist sowohl für rissigen als auch für nicht gerissenen Beton entwickelt, wo eine mittlere bis starke Verankerung erforderlich ist und wo der Platz zwischen Anker und Kant oder zwischen den Ankern begrenzt ist.

Montagehinweise

• Bohrloch mit 10 mm Bohrer bis 65 mm Tiefe bohren. Der Bohrkanal vor der Montage von Bohrstaub reinigen.
• Mindestens Verankerungstiefe in Beton von 60 mm sicherstellen.
• Das empfohlene Anzugsmoment von 15 Nm verwenden, um die Spreizhülse korrekt zu aktivieren und Überlastung zu vermeiden.
• Prüfen Sie die Bauteildicke; maximale Verpressungsgröße liegt unter 10 mm.

Auswahlüberlegungen

Dieses Ankersystem ist für hohe Lastanforderungen bei begrenztem Platz konzipiert und geeignet, wo kleine Achs- und Kantabstände andere Dübeltypen herausfordern. Für dokumentierte Lastwerte und Zulassungen verweisen Sie auf die ETA-Dokumentation des Herstellers und relevante Normen bei der Dimensionierung.

Identifikation: Plug SZ‑S 10/10, MPN 486.90.04, GTIN 4043315043238.
