Ringzunge 0.5-1.5 M6 Jmppackung 5 Stück

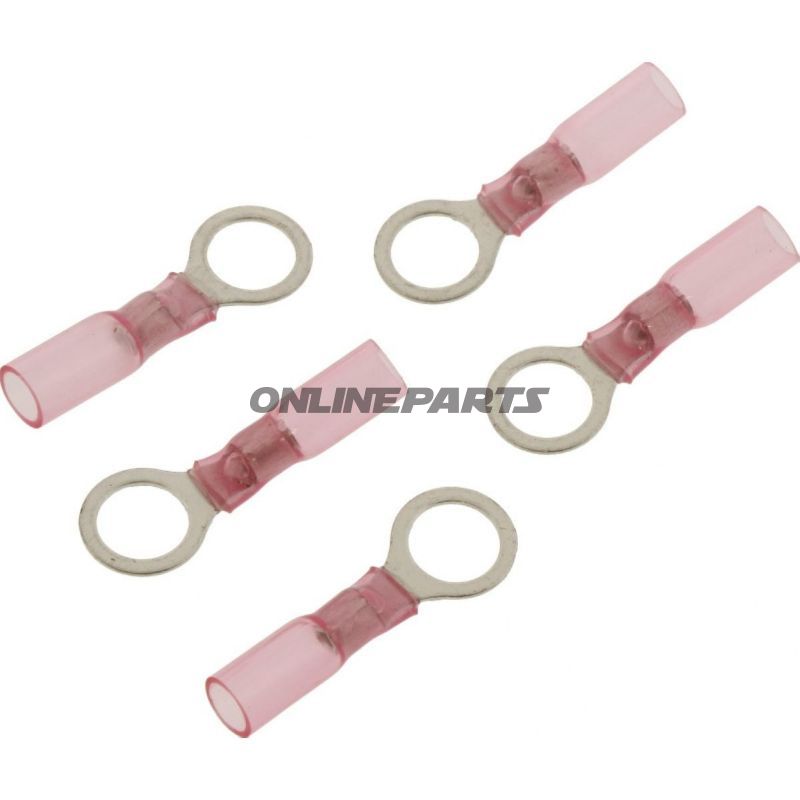

Ringkabelsko mit Wärmecrimpe, M6 – rot, für 0,5–1,5 mm² Leiterbahnen

Produkt: JMP Ringkabelsko mit Wärmecrimpe (MPN: 158.05.39, GTIN: 4043981277395). Diese Art Ringkabelsko ist für elektrische Verbindungen vorgesehen, bei denen eine M6-Bolzenführung verwendet wird, und wo eine dichte, isolierte und mechanisch sichere Verbindung an Kabeln mit kleinerem Querschnitt gewünscht wird.

Funktion und Anwendung

• Die Ringkabelsko sorgt für elektrischen Kontakt um den Bolzenkopf oder die Schraube an M6-Montagepunkten und wird typischerweise für Erd- und Signalleitungen oder als Verbindung zum chassis/ Rahmen verwendet.
• Die integrierte Wärmecrimpe (Wärmecrimpabdeckung) sorgt für mechanische Entlastung des Kabels und verbesserte Umweltschutz, indem sie sich nach dem Erhitzen um Leiter und Isolierung verengt.
• Die Isolierung reduziert das Kurzschlussrisiko und schützt vor Korrosion und Feuchtigkeit in normalen Motorumgebungen.

Materialien und Eigenschaften

• Der Kontaktteil ist als Ringkabelsko-Design ausgeführt, das für eine M6-Montage vorgesehen ist. Das Material eignet sich, um gute elektrische Leitfähigkeit und stabile mechanische Verbindung zu gewährleisten (typisch bleihaltig vernickeltes Kupfer oder ähnliche Legierung bei diesem Produkttyp; JMP bezeichnet Ringkabelsko als Ring-Connector).
• Die äußere rot-Wärmecrimpabdeckung besteht aus Crimpkunststoff, der beim Erhitzen zusammenzieht und eine dichte Abdichtung um den Übergang zwischen Leiter und Kabelisolierung bildet. Dadurch wird mechanische Entlastung erzielt und verbesserter Schutz gegen Umwelteinflüsse.
• Das Produkt ist isoliert und wird mit integrierter Wärmecrimpung geliefert; die Verbindung ist bei Lieferung nicht gelötet (soldered connections: nein).
• Temperaturbeständigkeit angegeben ca. -125 °C (in technischen Daten aufgeführt). Diese Angabe bezieht sich auf niedrige Temperaturgrenzen; für Betriebstemperatur und maximale Wärmemodstand sollten lokale Montagebedingungen bewertet werden.

Technische Parameter

• MPN: 158.05.39
• GTIN: 4043981277395
• Marke: JMP
• Geeignetes Bolthol: M6
• Bohr-/Löcherdiameter: ca. 6,5 mm
• Leiterquerschnitt: von 0,5 mm² bis 1,5 mm² (empfohlene Anwendung laut Anbietertext 0,5–1,0 mm²)
• Pole: 1
• Isoliert: ja
• Wärmecrimp: ja
• Schweiß- oder Lötverbindungen: nein (nicht gelötet)

Kompatibilität und Montage

• Bei der Montage: Nicht isolierten Leiter in den Schaft der Kabelfäße einsetzen, passend crimpen mit geeignetem Crimpwerkzeug, anschließend den Crimpbereich gleichmäßig erwärmen, bis das Crimp-Kunststoffmaterial seine Temperatur erreicht hat, um eine Abdichtung zu erzeugen. Sicherstellen, dass korrektes Crimpwerkzeug und Wärmequelle verwendet werden, um eine Überhitzung der Isolierung oder Komponente zu vermeiden.
• Farbgebung (rot) liefert eine visuelle Indikation der Leitergrößengruppe nach Standardfarbcodierung für Ringkabelklemmen.

Hinweise zur Auswahl

• Wählen Sie diese Ringkabelsko, wenn Sie Leiter in dem angegebenen Querschnitt haben und eine isolierte, schrumpfbare Ringverbindung für die M6-Montage benötigen.
• Überprüfen Sie stets den Leiterquerschnitt und verwenden Sie geeignetes Crimp- und Heizwerkzeug, um guten elektrischen Kontakt und mechanische Haltbarkeit zu gewährleisten.

Produktdaten gemäß den Angaben von JMP (MPN 158.05.39, GTIN 4043981277395). Falls weitere technische Details oder Materialangaben für eine spezifische Anwendung erforderlich sind, können die technischen Datenblätter des Herstellers konsultiert werden.
