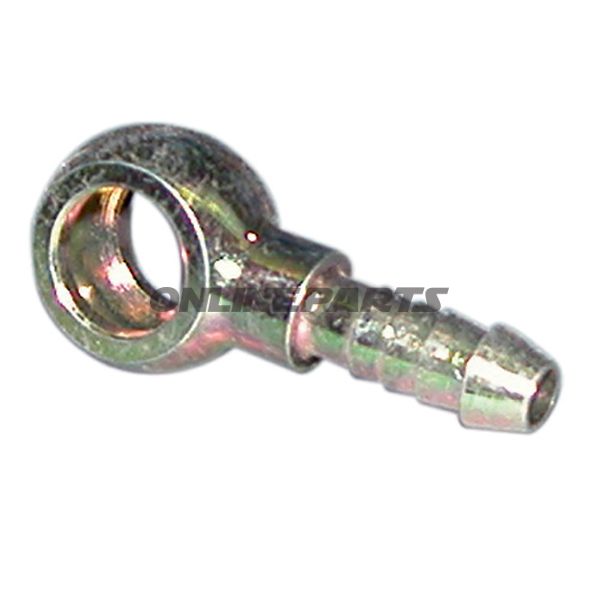

Ringrohrstück 9 mm (DIN 7622) für Schraub-/Unterlegmutter — Verbindung von Öl-/Bremsrohr
Produktbeschreibung: Dieses Ringrohrstück gemäß DIN 7622 ist für die Montage an hohlen Schrauben/Hohlmuttern ausgelegt, bei dem ein flexibles Rohr mit Innendurchmesser 9 mm eingeführt und fixiert wird. Das Modell hat eine Außenabmessung von 14 mm, was dem Standard dieser Fittings entspricht und eine korrekte Passform in der passenden Hohrmuttern sicherstellt.
Funktion: Die primäre Funktion des Ringrohrstücks besteht darin, eine mechanische und Dichtverbindung zwischen einem weichen Rohr (Ø 9 mm Innendurchmesser) und einer hohlen Schraube oder Hohrmutter zu schaffen. Wenn das Rohr eingesetzt wird und die Mutter festgezogen wird, unterstützt das Ringrohrstück das Rohrende, verteilst den Druck und minimiert das Risiko, dass das Rohr beim Anziehen gequetscht oder verformt wird. Es wird typischerweise in flüssigkeitsführenden Systemen an Motorrädern und Maschinen verwendet, z. B. als Teil von Öl- oder Bremsrohrführungen.
Material und Eigenschaften:
- Material: Herstellerangaben geben typischerweise Metall (Stahl) mit möglicher Oberflächenbehandlung (z. B. Verzinkung) zum Korrosionsschutz an. Die Materialwahl sorgt für hohe mechanische Festigkeit und Widerstand gegen Verformung beim Anziehen.
- Abmessungen: Außenmaß 14 mm; Innenbohrung für Rohr: 9 mm (Rohrdurchmesser).
- Dichtung und Haltbarkeit: Die Konstruktion ist ausgelegt, das Rohrende zu stützen und eine stabile Verbindung sicherzustellen; korrekte Montage und angemessenes Drehmoment am Gewicht sind entscheidend für Dichtheit und lange Lebensdauer.
Kompatibilität und Einsatzgebiete:
- Entwickelt für den Einsatz mit Schrauben/Hohrmuttern gemäß DIN 7622.
- Typische Anwender: Mechaniker und erfahrene Motorradbesitzer, die Rohrmontage und -instandhaltung an Fahrzeugen durchführen.
Technische Informationen und Identifikation:
- Marke: Cohline — das Produkt wird unter Cohline vermarktet, was als Herstellerkennzeichnung angegeben ist.
- MPN (Teilenummer): 316.32.19 — verwenden Sie diese Nummer bei Anfragen, Ersatzteilkatalogen oder Bestellungen, um die korrekte Komponente sicherzustellen.
- GTIN: Nicht angegeben für dieses Produkt.
Montagehinweise:
- Schneiden und entgraten Sie das Rohrende vor der Montage sauber, um das Leckrisiko zu minimieren.
- Schieben Sie das Rohr vollständig auf das Ringrohrstück, sodass das Ende gegen die innere Fläche des Rings trägt, bevor die Mutter festgezogen wird.
- Verwenden Sie das passende Drehmoment beim Festziehen der Hohrmuttern; zu hohes Drehmoment kann das Rohr oder das Ringrohrstück verformen und die Dichtung beeinträchtigen.
Qualität und Standard: Das Ringrohrstück entspricht DIN 7622-Dimensionierung, was es geeignet macht für Systeme und Konstruktionen, in denen dieser Standard verwendet wird. Für Anwendungen mit besonders hohen Anforderungen an Druck oder chemische Beständigkeit wird empfohlen, die Materialangaben und gegebenenfalls Herstellerfreigaben vor der Installation zu prüfen.
