Powersteckdose 12/24V

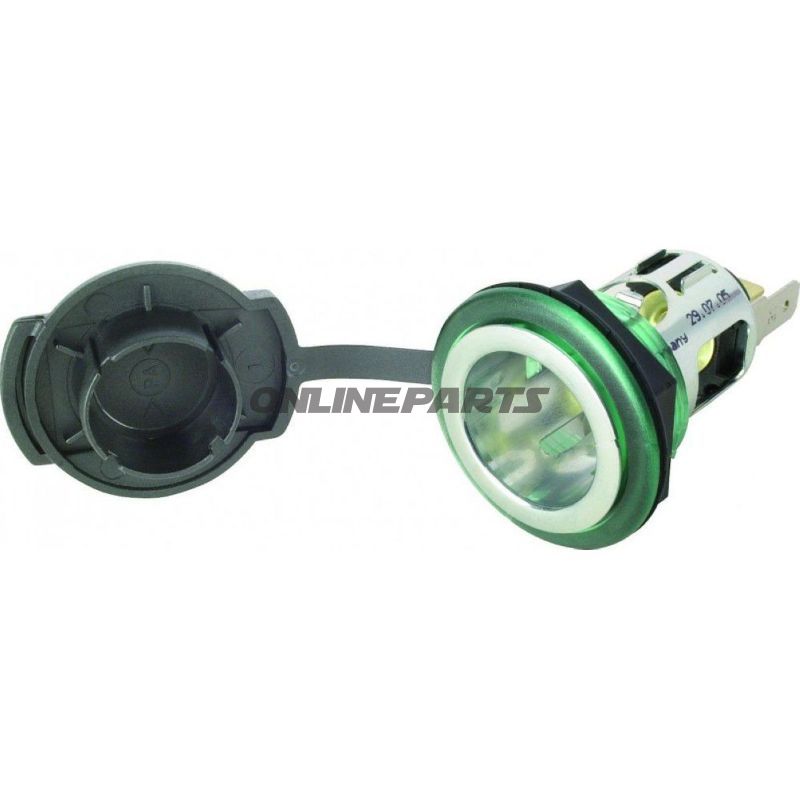

Power-Steckdose 12/24 V zur Montage im Armaturenbrett

Beschreibung und Funktion
Diese Power-Steckdose ist eine im Panel montierbare Stromzuführung für 12–24-V-Systeme, vorgesehen zur Versorgung von Zubehör wie Ladegeräten, GPS-Geräten oder Heizgeräten an Motorrädern und Fahrzeugen. Die Steckdose wird in eine Gewindebuchse im Armaturenbrett eingesetzt und bietet eine standardisierte, zentrale 12/24-V-Steckverbindung mit mechanischer Befestigung durch den mitgelieferten Montage-ring (grün, ohne Beleuchtung).

• Spannung: 12–24 V DC
• Stromkapazität: typischerweise weniger als 15 A; kann bis zu 20 A bei Kabeldurchmesser > 1,5 mm bewältigen
• Montageart: Gewindebuchse zur Befestigung im Panel
• Panelstärke: 2–8 mm

Abmessungen und Toleranzen
Die Steckdose erfordert eine versenkte Montagebohrung mit einem Durchmesser von 27,8 mm (±0,1 mm). Innendurchmesser beträgt 20,95 mm und Außendurchmesser 21,85 mm. Diese Maße sind bei der Aussparung und der Wahl der Montagebuchse relevant, um korrekte Passform und elektrischen Kontakt sicherzustellen.

Materialien und Eigenschaften
Produktangaben beschreiben eine Standardkonstruktion für Panelsteckdosen des Typs 12/24 V. Die Materialwahl bei dieser Art von Komponenten ist typischerweise eine Kombination aus korrosionsbeständigen Metallen für die Stromkontakte und einem thermoplastischen, hitzebeständigen Gehäuseteil für die Panelmontage. Die Kombination gewährleistet elektrische Leitfähigkeit, mechanische Verschleißfestigkeit und Beständigkeit gegen Vibrationen, wie sie an Motorrädern auftreten. Der grüne Befestigungsring ist unbeleuchtet (keine eingebaute LED).

Kompatibilität und Anwendungsbereiche
Die Steckdose eignet sich für Fahrzeuge mit 12-V- oder 24-V-Systemen und passt, wenn die Panelaussparung den angegebenen Maßen entspricht. Anwender sollten prüfen, dass angeschlossene Kabel einen geeigneten Querschnitt aufweisen, um die höhere Stromkapazität zu erreichen (≥1,5 mm Kabeldurchmesser für bis zu 20 A). Das Produkt ist geeignet für feste Installationen sowie für den Austausch bestehender Panel-Steckdosen mit entsprechenden Abmessungen.

Sicherheit und Installation
Bei der Installation sollten korrekt dimensionierte Kabel und Sicherungen entsprechend dem Stromverbrauch des angeschlossenen Zubehörs verwendet werden. Sorgen Sie für gute Ableitung und korrektes Anzugsdrehmoment beim Festziehen der Gewindebuchse, um lose Verbindungen und Korrosion zu vermeiden. Beachten Sie die elektrischen Spezifikationen des Fahrzeugs, um Überlastung zu verhindern.

Produktidentifikation
Dieses Gerät ist unter der Artikelnummer (MPN) 148.00.11 und GTIN 4026736144203 identifiziert. GTIN und MPN können bei Ersatzteilbestellungen und beim Abgleich mit bestehenden Montagen zur Sicherstellung der Kompatibilität verwendet werden.

Hinweis
Es wird ein maximaler Dauerstrom von <15 A unter normalen Bedingungen angegeben, mit der Möglichkeit von 20 A bei korrekter Kabeldimension. Überprüfen Sie stets die Leitungsführung und Sicherungsanordnung bei der Installation.
