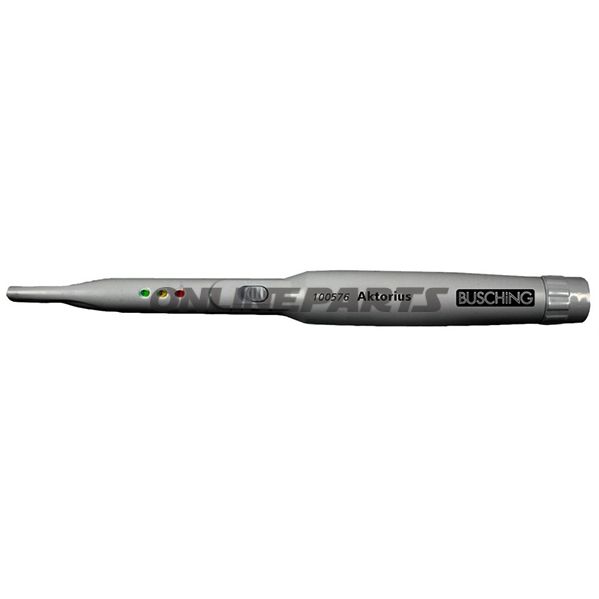

Magnetfeltprobe / Magnetfeltdetektor zur Prüfung elektrischer Aktuatoren
Diese Magnetfeldproben (GTIN: 4026736529529, MPN: 614.00.20) sind ein handliches Messwerkzeug, das für eine schnelle Prüfung konzipiert ist, ob elektrische Aktuatoren und spulenbasierte Komponenten im Betrieb ein Magnetfeld erzeugen. Das Gerät registriert magnetische Impulse von Spulen und sich bewegenden Magnetfeldern und gibt Zugehörigkeit und Stärke über akustisches Signal und LEDs an.
Funktion
- Halten Sie die Spitze des Detektors über den gewundenen oder spulenförmigen Teil der elektrischen Komponente, um die Funktionsfähigkeit zu prüfen.
- Beim Test gibt das Gerät ein akustisches Signal aus und schaltet LEDs ein, wenn magnetische Aktivität registriert wird.
- Beim Relätest wird eine wippende Bewegung über den Spulenbereich der Kontakte empfohlen, um eine klarere Ablesung zu erhalten.
Kompatible Komponenten
- Zündspulen (einschließlich konventioneller Zündspulen, Doppelzündung- und Einfunktionsspulen)
- Lade-/Wechselstromgenerator (Generator)
- Innere Lüfter (Motoren mit Spulen)
- Duovalve für Wärme-/Kühlwassersystem
- Ventile zur EGR-/Abgasregelung
- Injektoren ( Einspritzdüsen)
- Zündkerzen (Überprüfung magnetischer Signale aus dem Zündsystem)
- Hall-Effekt-Sensoren und Relais
Material und Aufbau
- Das Gehäuse besteht aus leichtem Kunststoff mit mattierter Oberfläche für guten Halt bei manueller Bedienung.
- Die Spitze ist aus nicht magnetischem Material gefertigt mit zwei Flächen gekennzeichnet als "p" und "o" — jede Fläche hat unterschiedliche Empfindlichkeit, angepasst an verschiedene Spulen- und Aktuatorentypen.
- Interne Sensoren sind kalibriert, kleine Magnetfelder zu registrieren, ohne physischen Kontakt zu stromführenden Teilen.
Bedienung und Einstellungen
- Das Gerät verfügt über einen zweistufigen Ein/Aus-Schalter:
- Stufe I (niedrige oder reduzierte Empfindlichkeit): wird bei Bauteilen mit sehr starken Magnetfeldern verwendet, um Übersteuerung zu vermeiden und eine präzisere Indikation zu erhalten.
- Für die genauesten Ergebnisse halten Sie die Spitze nah am Spulenabschnitt der Komponente und bewegen die Spitze langsam entlang des Spulenbereichs.
Praktische Vorteile in der Werkstatt
- Bietet eine schnelle, invasive-freie Prüfung, ob Spulen und Aktuatoren ein Magnetfeld beim Einschalten/Impuls erzeugen.
- Verringerte Zeit, die für das Messen oder Vorführen von Fehlern in Zündspulen, Relais und Injektoren vor weiterer Fehlersuche mit Multimeter oder Oszilloskop benötigt wird.
- Leicht anzuwenden sowohl bei stationärer Arbeit als auch bei Tests direkt am Fahrzeug.
Anmerkungen
- Das Gerät misst das Vorhandensein von Magnetfeldern, nicht notwendigerweise elektrische Größen wie Strom oder Spannung; bei Bedarf zusätzliche Messgeräte für quantitative Messungen verwenden.
- Strom abschalten, wenn Gefahr einer Kurzschluss besteht bei manueller Handhabung elektrischer Verbindungen — der Detektor benötigt keinen Kontakt zu stromführenden Terminals.
- GTIN 4026736529529 und MPN 614.00.20 sind in der Produktidentifikation enthalten und können bei Bestellung oder Teile-Suche verwendet werden.
Das Produkt wird ohne angegebene Marke geliefert, identifiziert durch MPN 614.00.20 und GTIN 4026736529529 für eindeutige Referenz im Werkstatt- und Ersatzteilmanagement.
