Gabel-Kabelschuh 1.5-2.5 M5 Jmppackung 5 Stück

Gabel-Kabelschuh (1,5–2,5 mm²) mit Schrumpfschlauch, M5 – JMP (Packung mit 5)

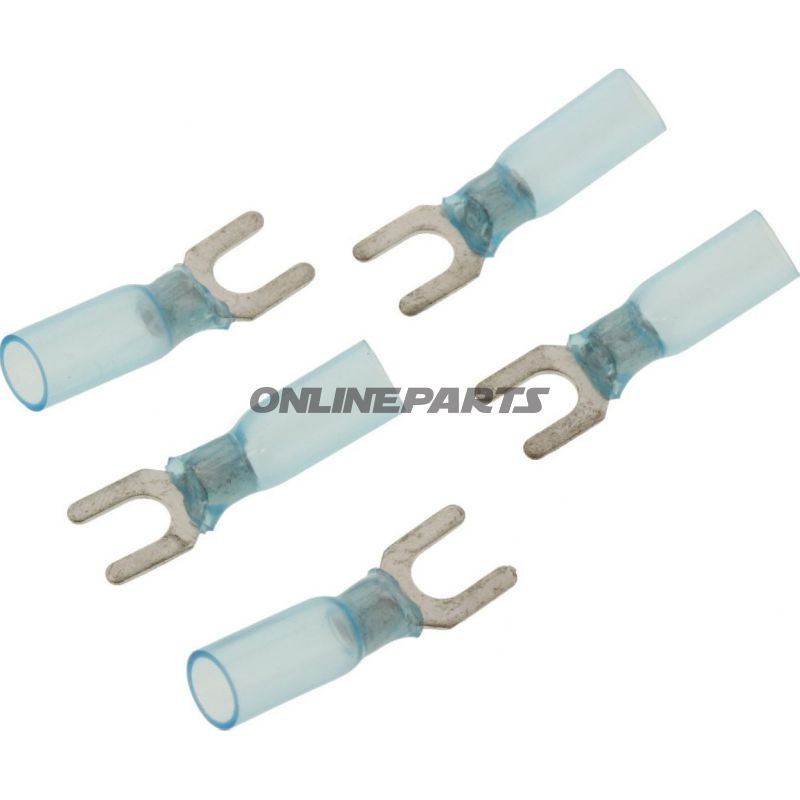

Produkt: Gabel-Kabelschuh mit Schrumpfschlauch von JMP (MPN: 158.03.36, GTIN: 4043981275407). Diese Art von Gabel-Kabelschuh ist für elektrische Verbindungen an Motorrädern und anderen Fahrzeugen vorgesehen, bei denen eine M5-Schraube zur Befestigung verwendet wird.

Funktion

• Gabel-förmiger Terminal (Fork Connector) sorgt für eine stabile mechanische Verbindung zu Schraub-Terminals, bei der eine einfache Montage und Demontage gewünscht ist, ohne das Kabel vollständig durch eine Ringöse führen zu müssen.
• Der integrierte Schrumpfschlauch gewährleistet eine elektrische Isolation und eine schützende Ummantelung um den Leiterübergang zur Kabelisolierung nach dem Schweißen oder Verpressen, wodurch das Risiko von Korrosion und mechanischer Abnutzung reduziert wird.
• Die Isolierung verringert das Risiko eines Kurzschlusses bei eng beieinanderliegenden Verbindungen im Motorradgehäuse oder Armaturenbrett.

Material und Eigenschaften

• Geeignet für Querschnitte: 1,5–2,5 mm², was die gängigen Leiter für Lampen, Sensoren und kleinere Stromkreise an Motorrädern abdeckt.
• Innendurchmesser am Schrauböffnung: ca. Ø 5,3 mm, für M5-Schrauben/Muttern.
• Isolierte Variante mit integriertem Schrumpfschlauch: sorgt für Abdichtung und mechanische Unterstützung bei korrekter Erwärmung des Schrumpfmaterials.
• Temperaturbeständigkeit angegeben bis -125 °C (als Temperaturbeständigkeit in den Produktdaten angegeben); dies kennzeichnet die chemische/thermische Klasse des Materials für extreme Bedingungen—beachten Sie, dass die tatsächliche Betriebstemperatur in der Anwendung im Verhältnis zum Kabeltyp und zur Umgebung bewertet werden sollte.
• Nicht zum Löten der Verbindung geeignet; Der Terminal ist für gequetschte/verpresste Leiterverbindungen ausgelegt.

Technische Daten (kurz)

• Typ: Gabel-Kabelschuh (Fork Connectors)
• Passt zu Schraube/Größe: M5
• Querschnitt: 1,5–2,5 mm²
• Polanzahl: 1
• Isoliert: Ja (mit Schrumpfschlauch)
• Packungsgröße: 5 Stk. (angegeben als Verpackungsinhalt)

Anwendung und Kompatibilität

• Ermöglicht den flexiblen Austausch von Komponenten, ohne das gesamte Kabel abzubauen, da die gabelige Terminalform schnelles An- und Abkoppeln an Schraub-Terminals ermöglicht.
• Passe zu Standard-Kupferleitern in den angegebenen Querschnitten; verwenden Sie das richtige Vercrimpwerkzeug und die Crimp-Methode, um eine niedrige Übergangswiderstand und mechanische Haltbarkeit sicherzustellen.

Praktische Hinweise für den Monteur

• Stellen Sie sicher, den passenden Kabeldurchmesser abzusetzen, den Leiter in das Terminal einzuführen und das isolierte Kabelschuhwerkzeug korrekt zu verwenden, um eine starre und elektrische sichere Verbindung zu erreichen.
• Erwärmen Sie den Schrumpfschlauch gleichmäßig mit einer Heißluftpistole, bis er eng am Kabel anliegt; vermeiden Sie offenes Feuer und Überhitzung, die die Isolierung oder den Leiter beschädigen könnten.
• Überprüfen Sie nach dem Schrumpfen, dass keine losen Drähte vorhanden sind und dass die Kontaktfläche zum Schraub-/Pol frei von Farbe oder Korrosion ist, um eine gute elektrische Verbindung sicherzustellen.

Identifikation: Marke: JMP; MPN: 158.03.36; GTIN: 4043981275407. Diese Informationen können bei Neubestellung und beim Vergleichen technischer Spezifikationen mit Ersatzteilen verwendet werden.
