Flache Steckverbindung (weiblich) 6,3 mm für Kabelquerschnitt 2,5–6,0 mm² — JMP (158.07.83, GTIN 4043981349276)
Produktfunktion

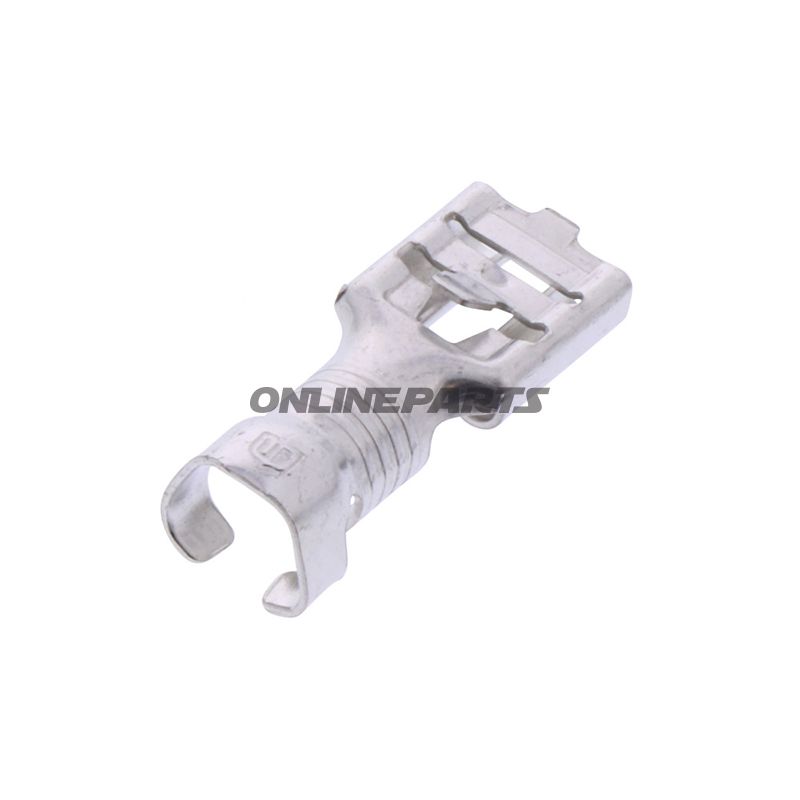

Diese unisolierte flache Steckverbindung von JMP fungiert als Weibchen-Kontakt zu Standard-6,3 mm Flachstecker (Blades). Sie wird für elektrische Verbindungen verwendet, bei denen eine schnelle, abnehmbare Kontaktverbindung gewünscht ist — typischerweise in Fahrzeugen, Maschinen und Schalttafeln an Motorrädern oder anderen kleineren elektrischen Installationen. Das Design gewährleistet eine gute mechanische Festsetzung des Kabels am Kontakt, während der leitende Teil einen geringen Übergangswiderstand bei korrekter Montage bietet.
Materialien und Aufbau
Der Steckverbinder ist unisoliert ausgeführt und aus einem el. Legierungsmetall gefertigt, das gestanzt und gebördelt wird, um den Kontaktkörper zu bilden. Die flache Kontaktfläche hat die Abmessungen 6,3 mm (Breite) x 0,8 mm (Dicke), entsprechend üblichen 6,3 mm Flachstecknormen. Das Kabel wird durch Einfädeln/Crimpen in den dahinterliegenden Kragen aufgesetzt — das Produkt ist nicht für Lötverbindungen vorgesehen, und es gibt keine Heißklemmung oder isolierende Ummantelung integriert.
Technische Eigenschaften
- Typ: Weiblicher Flachstecker (Spade Connector Female)
- Geeignet für Flachsteckerbreite: 6,3 mm
- Kabelquerschnitt: 2,5–6,0 mm²
- Isoliert: Nein
- Lamotte Verbindung: Nein
- Wärmeflex/Schrumpfschlauch: Nein
- Anschlüsse: 1
Montage- und Anwendungsnotizen
Für eine korrekte Montage wird der Einsatz eines geeigneten Crimpwerkzeugs für unisolierte Anschlussteile empfohlen, damit sowohl Leiter als auch Kragen optimal verformt werden. Eine Über- oder Unterpassung des Kabelquerschnitts kann zu schlechter Kontaktqualität oder schwacher mechanischer Haltekraft führen — das Produkt ist für 2,5–6,0 mm² angegeben. Da der Terminal unisoliert ist, sollte er nach der Montage in einem Gehäuse oder geschützten Umfeld weiter montiert werden, um Kurzschlüsse und Korrosion in feuchten Umgebungen zu vermeiden. Falls Isolierung oder zusätzlicher Schutz erforderlich ist, sollten separate Schrumpfschlauch-Adapter oder isolierte Varianten verwendet werden.
Kompatibilität und typischer Einsatz
Diese Steckverbindung passt zu Standard-6,3 mm-Wechselsteckern und wird häufig für Signal- und Stromverbindungen in Motorrädern, Quad-Bikes, Spezialmaschinen und elektrischen Schalttafeln verwendet, wo Platzbedarf und schnelle Demontage wichtig sind. Passt zu Kabelschuhen und weiblichen Kontakten im gleichen Standardmaß.
Produktidentifikation
Hersteller: JMP. Fabrikationsnummer/MPN: 158.07.83. GTIN/Artikelnummer: 4043981349276. Diese Angaben können bei Bestellung oder bei der Suche nach kompatiblen Steckerarten und Zubehör verwendet werden.
Qualität und Einschränkungen
Die Materialwahl und die unisolierte Ausführung bedeuten eine gute elektrische Leitfähigkeit und eine einfache mechanische Umsetzung, bringen aber auch Anforderungen an den korrekten Umweltschutz nach der Montage mit sich. Das Produkt ist nicht für hohe Vibrationen oder den Außeneinsatz ohne zusätzlichen Schutz gegen Feuchtigkeit und Korrosion ausgelegt.
6,3 x 0,8 mm Kontaktfläche • Kabelquerschnitt 2,5–6,0 mm² • 1Pol • Unisoliert • Nicht zum Löten vorgesehen.
