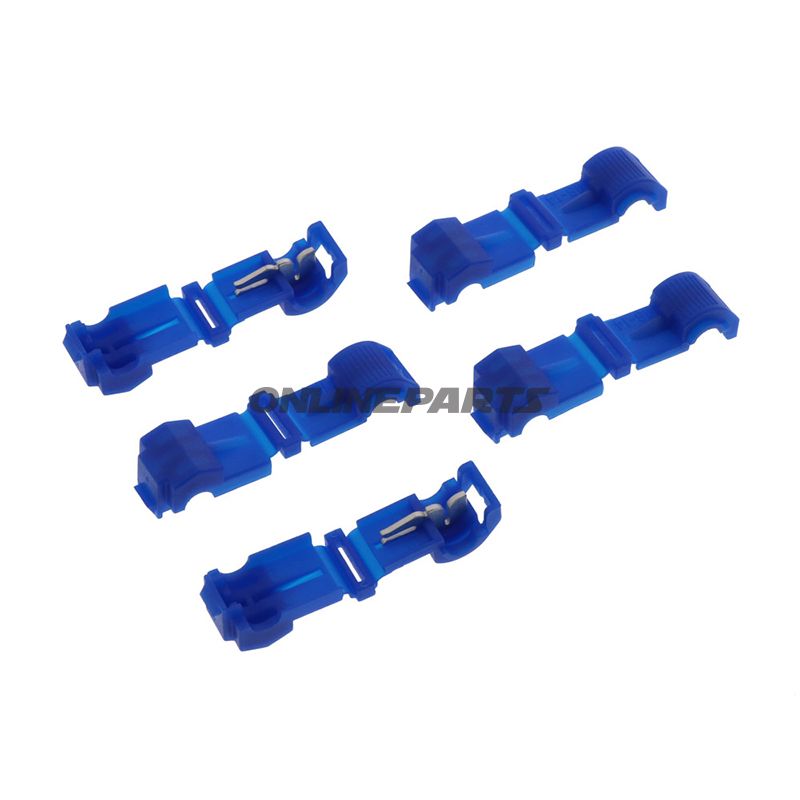

Abzweigverbinder 1.5-2.5 Jmppackung 5St Alternative: 1580877/762

Ableitungsvorspannung (1,5–2,5 mm²) zu elektrischen Leitungen – JMP

Dieser Ableitungsvorspannung von JMP (GTIN: 4043981273663, MPN: 158.01.48) ist eine abnehmbare Zapfenverbindung, konzipiert, um schnelle, isolierte Abzweigungen an Einzeladern im Bereich von 1,5–2,5 mm² zu schaffen. Das Produkt wird in blauer Ausführung geliefert und ist für Anwendungen vorgesehen, bei denen eine einzelne Abzweigung hinzugefügt werden soll, ohne vorhandene Verbindungen auszutauschen oder Löten zu verwenden.

Funktion

• Zweck: Erzeugt eine mechanische und elektrische Verbindung zwischen einer bestehenden Leitung und einer Abzweigung (1 Pol) mithilfe einer Snap-Lock/Abzweigungstechnik.
• Anwendung: Schnelle Reparaturen, Anschluss zusätzlicher Komponenten oder Sensoren und Aufbau von Verzweigungen in Kabeln in Fahrzeugen und Maschinen, wo Platz und Zeit begrenzt sind.
• Montage: Abnehmbare Konstruktion ermöglicht das Verbinden und Abnehmen ohne Löten; die Verbindung wird mechanisch durch die Klippfunktion geschlossen.

Materialien und Eigenschaften

• Isolierung: Isolierte Ausführung, schützt vor Kurzschluss und bietet eine standardmäßige elektrische Isolation zwischen den Leitern.
• Geeignet für Leiter mit Querschnitten von 1,5 mm² bis 2,5 mm² — typischerweise Installations- und Fahrzeugverkabelung in diesem Bereich.
• Temperaturbeständigkeit: Angegeben ca. -105 °C (in technischen Daten angegeben); dies deutet auf Widerstand gegen niedrige Temperaturen hin, aber bei wechselnden Betriebstemperaturen sollte die gesamte Installationsumgebung bewertet werden.
• Elektrische Verbindung: Nicht zum Löten vorgesehen – der elektrische Kontakt wird über Metalleinsätze und mechanische Verriegelungsfunktion hergestellt.

Technische Daten (kurz)

• Typ: Ableitungsvorspannung / Snap Lock (1 Pol)
• Leitungsquerschnitt: 1,5–2,5 mm²
• Isoliert: Ja
• Löten: Nicht verwendet
• Wärmeschutz/Heat shrink: Keine integrierte Schrumpfhülle
• Temperaturbeständigkeit: -105 °C (angegeben)

Kompatibilität und praktische Überlegungen

• Passt zu Einzelleiterkabeln im angegebenen Querschnittbereich; überprüfen Sie die Dicke und den Typ der Leiter-Isolierung vor der Montage, um eine korrekte mechanische Griffigkeit sicherzustellen.
• Da die Verbindung abnehmbar ist, eignet sie sich für servicefreundliche Installationen, bei denen Leitungen ab- und wieder angeschlossen werden können.
• Nicht für Hochstromanwendungen verwenden, ohne Strom- und Temperaturbelastung zu verifizieren; stellen Sie eine korrekte Schraubverriegelung oder Befestigung im Installationsumfeld sicher, um Vibrationswirkungen zu minimieren.

Verpackung und Identifikation

Das Produkt wird von JMP unter der Artikelnummer (MPN) 158.01.48 vermarktet und ist mit der GTIN 4043981273663 identifizierbar. Die gezeigte Variante ist blau und wird in einem kleineren Paket geliefert, was für Mechaniker und Monteure bei Einzelaufgaben handlich ist.

Hinweis: Die oben genannten Informationen stammen aus den technischen Daten des Herstellers. Bewerten Sie immer die konkrete Installationssituation und geltende Sicherheitsnormen vor der Anwendung.
