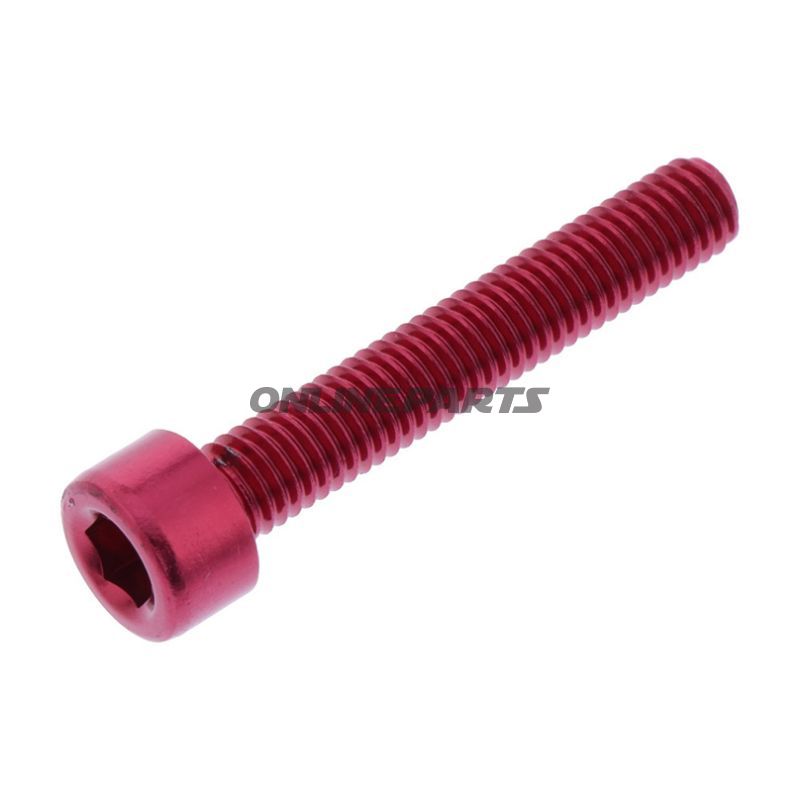

Zylinderschraube M5 x 0,8 – Aluminium, 30 mm, farbige Eloxierung (rot)
Produktübersicht: Diese Zylinderschraube von JMP (MPN: 775.05.25, GTIN: 4043981359336) ist eine Kappekopfschraube mit Innensechskant (Inbus), hergestellt aus hochfestem Flugzeugaluminium und oberflächenverändert mit farbiger Eloxierung. Sie ist für Anwendungen konzipiert, bei denen Gewicht, Korrosionsbeständigkeit und präzises Eindrehen wichtige Parameter sind.
Funktion und Anwendung: Die primäre Funktion der Zylinders Schraube besteht darin, Komponenten mit einer sauberen, flachen Kappekopfform zu verbinden, bei der der Innensechskant guten Zugang bei beengtem Raum bietet. Typische Anwendungen umfassen die Montage von Verkleidungsteilen, kleinen Befestigungen, Instrumentierung und andere Stellen an Motorrädern oder mechanischen Systemen, wo Standard-M5-Gewinde verwendet wird. Die 30 mm lange Schraube sorgt für gute Eindringtiefe in das Gewinde, ohne in den meisten gängigen Montagen unnötig lang zu sein.
- Gewinde: M5 x 0,8 (Standardfeingewinde).
- Länge: 30 mm (gemessen als Schraubenlänge vom Unterseite des Kopfes bis zum Ende).
- Kopfart: Kappekopfschraube (Kappenkopf) mit Innensechskant.
- Antrieb: Innensechskant, passend für gängige Inbus-Schraubenschlüssel.
Material und Oberfläche: Das Schraubengehäuse besteht aus hochfestem Flugzeugaluminium, das ein günstiges Verhältnis von Festigkeit zu Gewicht bietet. Aluminium ist natürlicherweise korrosionsbeständiger als unbehandelter Stahl, und Eloxierung fügt eine harte, dichte Oberflächenmembran hinzu, die Verschleiß- und Korrosionsbeständigkeit verbessert und die rote Farbe ermöglicht. Die Materialwahl bedeutet, dass diese Schraube typischerweise etwa 60 % leichter ist als vergleichbare Schrauben aus Edelstahl, was bei gewichtskritischen Montagepunkten relevant ist.
Leistung und Einschränkungen: Aluminiumbolzen eignen sich für viele strukturelle und nicht-strukturelle Anwendungen, weisen jedoch geringere Zug- und Schnitttaktfestigkeiten auf als Stahlschrauben. Bei Anwendungen in hochbelasteten oder sicherheitskritischen Verbindungen sollte diese Schraubenart nur verwendet werden, wenn Design und Momentanforderungen für Aluminium geeignet sind. Die Eloxierung erhöht die Oberflächenhärte und schützt vor Korrosion, aber Beschädigungen der Oberfläche können Aluminium freilegen und das Korrosionsverhalten bei Kontakt mit anderen Metallen (galvanische Korrosion) verändern – vermeiden Sie direkten Kontakt mit unbehandeltem Stahl ohne geeignete Isolierung oder Dichtungen.
Kompatibilität und Montage: Passt zu Standard-M5-Durchführungen und Innengewinden mit 0,8 mm Steigung. Die Kopfform der Kappe erfordert zusätzlichen Platz in der Kopfhöhe; Prüfen Sie den Platz für die Verwendung eines Inbus-Schlüssels bei der Montage. Es sind keine Dichtungen oder Unterlegscheiben beigefügt; verwenden Sie geeignete Scheiben oder Spannmittel je nach Anforderungen der Applikation an Vibration und Dichtheit.
Technische Daten (ausgewählte):
- Typ: Standard Kappekopfschraube
- Gewinde: M5 x 0,8
- Durchmesser: 5 mm
- Länge: 30 mm
- Kopf: Kappekopf
- Antrieb: Innensechskant (Inbus)
- Oberfläche: Eloxiert (farbig)
- Material: Aluminium (Flugzeugaluminium, hochfest)
- Farbe: Rot
- Hersteller: JMP (JMP Bolt)
Identifikation: Der Hersteller JMP und die Artikelnummer MPN 775.05.25 zusammen mit GTIN 4043981359336 erleichtern die Referenzierung der korrekten Variante bei Einkauf oder Ersatzteilbestellung.
Anmerkungen für Montagepersonal: Verwenden Sie angepasstes Anzugsdrehmoment für Aluminiumschrauben, um Überdrehen zu vermeiden. Bei der Kombination mit anderen Materialien, insbesondere kupferhaltigen oder Stahlkomponenten, sollten korrosionsschützende Maßnahmen (z. B. Scheiben aus Kunststoff oder geeignete Beschichtungen) in Betracht gezogen werden. Prüfen Sie auch, ob die Eloxalfarbe den ästhetischen Anforderungen entspricht und ob sie der konkreten Umweltbelastung (Straßensalz, Chemikalien usw.) standhält.
