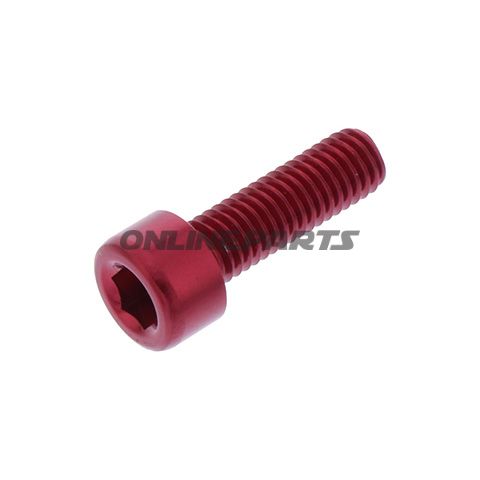

Cylinderschraube JMP M5 x 0,8, 16 mm — Kappenkopf aus anodisiertem Aluminium (rot)
Produktübersicht: Diese Cylinder‑Schraube von JMP (MPN: 775.05.04, GTIN: 4043981359121) ist eine Kappen-/Köpfschraube mit Innensechskant (Allen-Drive) und metrischem Gewinde M5 x 0,8. Die Länge beträgt 16 mm, und der Schraubenkörper besteht aus hochfestem Flugzeugaluminium mit roter Anodisierung.
Funktion und Anwendung: Die Cylinderschraube ist für Verbindungen konzipiert, bei denen ein flacher Kappenkopf und Innensechskant gewünscht sind — typischerweise zum Abdecken von Oberflächen, bei denen äußeres Werkzeug nicht hineinragen darf, oder um ein sauberes, maschinelles Erscheinungsbild zu erzielen. Typisch verwendet in Motorradapplikationen, Karosseriefestigungen, Deckelmontage oder anderen Bereichen, in denen Gewichtseinsparung und Korrosionsbeständigkeit relevant sind.
Material und Oberfläche: Die Schraube besteht aus hochfestem Flugzeugaluminium, was im Vergleich zu Edelstahl einen relativ geringen Gewichtsnachteil verursacht (etwa 60 % leichter laut Herstellerangaben). Die Oberfläche ist eloxiert (anodisiert), um eine verschleißfeste, farbige Oberflächenbeschichtung zu bieten, die Oxidation widersteht und visuell in Rot kontrastiert. Die Anodisierung schützt nicht vor dem gleichen mechanischen Verschleiß wie galvanisierte Stahlteile, verbessert jedoch die Korrosionsbeständigkeit für Aluminium und minimiert das Abblättern der Farbe bei korrekter Montage.
Technische Eigenschaften:
- Gewinde: M5 x 0,8
- Außendurchmesser: ca. 5 mm
- Länge: 16 mm (Gesamtlänge der Schraube von unter dem Kopf bis zur Spitze)
- Kopf: Kappenkopf (Zylinderkopf) mit Innensechskant
- Werkzeug: Allen/imbus
- Oberfläche: Anodisiert (rot)
- Material: Hochfestes Flugzeugaluminium
- Dichtung: Lieferung ohne Unterlegscheibe
Kompatibilität und Installationshinweise: Wegen des Aluminiummaterials sollten Drehmomentgrenzen eingehalten werden, um Überdrehen und Beschädigungen der Gewinde oder des Kopfs zu vermeiden. Aluminium-Verbundbolzen können bei Anwendungen mit Vibrationen Klemmmittel oder passende Unterlegscheiben benötigen. Da der Lieferumfang keine Dichtscheibe enthält, wird empfohlen, passende Unterlegscheiben oder Klemmmittel je nach Anwendung auszuwählen. Die Schraubengeometrie entspricht Standard-M5-Komponenten, prüfen Sie jedoch immer Gewindetyp und Passung bei Austausch.
Konstruktive Vor- und Nachteile: Der Einsatz von Flugzeugaluminium bietet eine deutliche Gewichtsvorteil gegenüber Edelstahl, insbesondere bei wiederholten Befestigungspunkten oder wenn das Gesamtgewicht kritisch ist. Die Anodisierung verbessert die Korrosionsbeständigkeit und Ästhetik. Nachteile sind geringere mechanische Festigkeit im Vergleich zu entsprechenden Stahlschrauben und eine größere Empfindlichkeit gegenüber Überdrehen und galvanischer Korrosion beim Montagekontakt mit edleren Materialien, sofern nicht ausreichend isoliert.
Hersteller und Identifikation: Das Produkt wird von JMP unter dem Markennamen JMP Bolt geführt und identifiziert durch die Hersteller-Teilenummer (MPN) 775.05.04 sowie GTIN 4043981359121. Diese Referenzen können bei der Suche nach Kompatibilität oder Ersatzteilen verwendet werden.
Hinweise an den Anwender: Berechnen Sie geeignete Anzugsmomente für Aluminium-Schrauben und verwenden Sie korrekte Scheiben oder Klemmmittel bei vibrationsbelasteten Montagepunkten. Für Anwendungen mit kritischen Haltbarkeitsanforderungen oder hohen mechanischen Belastungen ist die Erwägung eines alternativen Materials oder sichernder Montageverfahren zu empfehlen.
Technische Daten (Kurz):
- Typ: Standard-Kappenkopfschraube
- Gewinde: M5 x 0,8
- Länge: 16 mm
- Material: Aluminium (Flugzeugaluminium)
- Oberfläche: Anodisiert, rot
- Antrieb: Innensechskant (Allen)
- MPN: 775.05.04 — Marke: JMP — GTIN: 4043981359121
