Zylinderkopfschraube M16 x 100 mm (DIN 912, Klasse 12.9) — Sechskantkopflöten (Inbus)
Beschreibung und Funktion

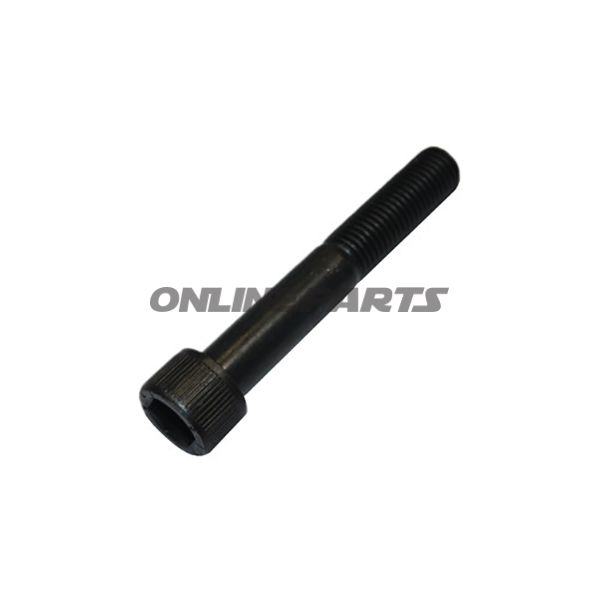

Diese Zylinderkopfschraube (mit Innensechskant/Inbus eingesetzt) ist für Verbindungen vorgesehen, bei denen hohe Festigkeit und präzises Zusammenpressen erforderlich sind, zum Beispiel Motorgehäuse, Zylinderkopfdeckel und andere kritische Bauteile an Motorrädern und Kleinmotoren. Wie die DIN 912-Schraube bietet sie eine glatte Oberfläche auf der Oberseite der Verbindung, während die Eingriffe über Innensechskant den Zugang in engen Räumen erleichtern.
Material und mechanische Eigenschaften
- Material: Stahl — gewählt für hohe Zugfestigkeit und Beständigkeit gegen mechanische Belastung.
- Qualität/Härte: Klasse 12.9 — hohe Festigkeitskennzeichnung geeignet für Anwendungen mit bedeutender Belastung und Drehmoment.
- Oberfläche: Verzinkt — bietet Korrosionsschutz in üblichen Umgebungen; nicht zu verwechseln mit speziellen Oberflächenbehandlungen für aggressive korrosive Bedingungen.
Abmessungen und Gewinde
- Abmessung: M16 × 100 mm (Durchgangs-Gewindelänge wird nach Montagebedarf spezifiziert).
- Gewindetyp/Standard: M16 × 1,5 Standard-Metrisches Gewinde.
- Kopftype: Zylinderkopf (Kopf) mit Innensechskant (Inbus-Antrieb) für kompakte Montageschnittstelle.
Technische Daten (Zusammenfassung)
- Standard: DIN 912
- Qualität: 12.9
- Antrieb: Innensechskant (Inbus)
- Oberfläche: Verzinkt
- Ohne Dichtung/Unterlegscheibe (wird als Schraube allein geliefert)
Kompatibilität und Anwendung
Geeignet für Anwendungen, bei denen M16 × 1,5 Gewinde und eine Länge von 100 mm spezifiziert sind. Typische Anwendungen umfassen das Befestigen von Zylinderköpfen, Motoraufhängungen und andere hochbelastete Verbindungen an Motorrädern, ATVs und kleineren motorisierten Geräten. Aufgrund der Festigkeitsklasse sollten Drehmomentswerte sowie eventuelle Wärmebehandlung/Oberflächenbehandlung in zusammengesetzten Konstruktionen gemäß den Empfehlungen des Herstellers oder der Werkstatt beachtet werden.
Montage und Sicherheit
- Verwenden Sie das korrekte Anzugsdrehmoment für Schrauben der Klasse 12.9; Über- bzw. Unterspannung kann die Integrität der Verbindung beeinträchtigen.
- Verwenden Sie idealerweise eine Drehmomentschlüssele für wiederholte und sichere Spannungen.
- Wenn Korrosionsbeständigkeit kritisch ist (Salzwasser, chemische Exposition), erwägen Sie zusätzliche Oberflächenbehandlung oder Materialwahl.
Identifikation
Die Produktartikelnummer/MPN lautet 652.66.93. GTIN ist in den beigefügten Daten nicht angegeben. Falls Sie Herstellerinformationen oder Rückverfolgbarkeitsdaten über MPN benötigen, kontaktieren Sie bitte den Lieferanten mit der Referenz 652.66.93.
Weitere Anmerkungen
Die Beschreibung basiert auf dem Standard DIN 912 und technischen Daten, die für dieses Thema angegeben sind. Prüfen Sie immer Abmessung und Qualität mit der Original-Ersatzteilliste oder Montagetafel vor der Montage, um sicherzustellen, dass Passform und Funktion korrekt sind.
