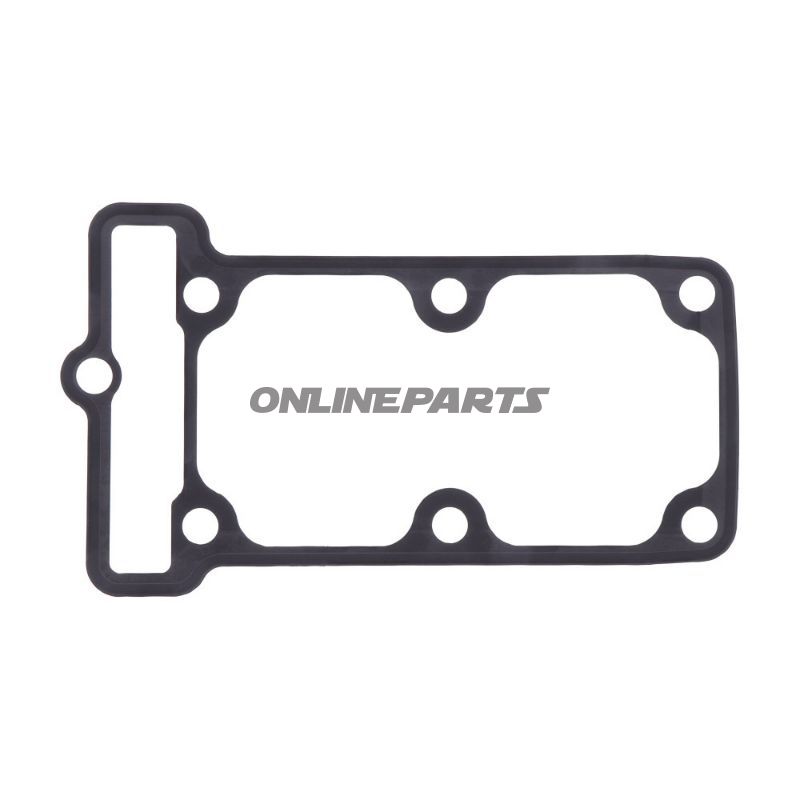

Zylinderfußdichtung für Motorblock (Zylinderbasis) – Athena
Kurz über das Teil und seine Funktion: Diese Zylinderfußdichtung (Zylinderbasisdichtung) von Athena dient als Abdichtung zwischen der Zylinderfußflansch und der Oberfläche des Kurbelgehäuses. Sie gewährleistet eine dichte Versiegelung des unteren Teils des Verbrennungsraums, der Ölkammern und der Kühlwasserkanäle (falls relevant), um Leckagen zu verhindern und die korrekte Kompression und Schmierung aufrechtzuerhalten.
Material und Aufbau: Athena stellt Dichtungen aus verschiedenen Materialien je nach Anwendung her. Diese Art von Zylinderfußdichtung wird typischerweise aus laminiertem Material wie Papier/Zellulose oder einer kombinierten Metall/Gummi-Konstruktion hergestellt, die darauf ausgelegt ist, Wärme, Öl und Druckzyklen zu widerstehen. Athena ist nach relevanten Qualitätsstandards (UNI EN ISO 9001 u.a.) zertifiziert, was einen kontrollierten Herstellungsprozess und reproduzierbare Toleranzen widerspiegelt. Die Materialwahl bietet eine gute Dichtfähigkeit, ohne überdimensioniert zu sein; Dicke und Zusammensetzung werden gewählt, um den OEM-Spannungs- und Planheitsparametern zu entsprechen.
Technische Anwendung und Wartung:
- Montage: Stellen Sie sicher, dass die Flächen von Zylinderfuß und Kurbelgehäuse sauber und eben sind. Entfernen Sie alte Dichtungsmaterialien sorgfältig, reinigen Sie mit geeigneten Lösungsmitteln und überprüfen Sie die Flanschplanheit visuell und mit Messwerkzeugen bei Verdacht auf Verzug.
- Moment: Befolgen Sie die Momentsequenz und die Momentwerte des Herstellers für Zylinderbolzen/Gewindestangen bei der Wiederanbringung, um Überdrehung und ungleichmäßigen Flächendruck zu vermeiden, die Leckagen verursachen können.
- Inspektion: Bei der Demontage wird die Dichtungsseite auf Anzeichen von Blow-by, Kühlmittel- oder Ölvermischung überprüft. Anzeichen von unregelmäßigem Verschleiß können auf die Notwendigkeit einer Überprüfung der Zylinderhöhe, Planheit oder Kurbelwellenlager hinweisen.
Kompatibilität und Fahrzeugtyp: Die Produkte dieser Serie decken kleine bis mittelgroße Parallel-Zweizylinder-Motoren ab, die in leichten Straßen- und Sport-/Pendler-Motorrädern montiert sind. Die aufgeführten kompatiblen Modelle umfassen hauptsächlich die Kawasaki Ninja 300- und Z 300-Familien sowie KLE 300, was die Anwendung im Straßen/Sport- und leichten Sport-Touring-Segment positioniert: typisches Stadtfahren, Pendeln und leichte Sportnutzung mit Fokus auf niedrige Gewicht- und Leistungsmerkmale. Passend unter anderem für Kawasaki Ninja 300- und Z 300-Serien sowie KLE 300 (ca. 2013–2022).
Kompatible Modelle (ausgewählte Beispiele):
- Kawasaki Ninja 300 A/B (2013–2017)
- Kawasaki Z 300 A/B (2015–2017)
- Kawasaki KLE 300 C (2017–2022)
Praktische Hinweise für den Mechaniker:
- Wechseln Sie die Dichtung immer bei der Demontage: Wiederverwenden Sie keine gebrauchte Zylinderfußdichtung.
- Überprüfen Sie den Zustand der Zylinderlaufbuchse und des Pleuelspiels bei größeren Motorarbeiten; bewerten Sie die Flansche auf Planheit mit einem langen Lineal, wenn Verdacht auf Verformung besteht.
- Bei Anzeichen von Kühlmittelleckagen oder Ölverunreinigungen im selben Bereich sollten die Kanäle und Dichtungen des Kühlsystems gleichzeitig überprüft werden.
Identifikation und Rückverfolgbarkeit: Das Produkt wird von Athena (Marke: Athena) geliefert. Die Artikelnummer des Herstellers (MPN) ist 734.60.68 und die GTIN/Artikelnummer ist S410250006206, die bei der Bestellung verwendet werden kann, um eine korrekte Übereinstimmung mit den genannten Kawasaki-Modellen sicherzustellen.
Empfohlene Handhabung: Lagern Sie die Dichtung flach und trocken; vermeiden Sie es, die Dichtflächen vor der Montage zu biegen oder zu kontaminieren. Befolgen Sie stets die Montageanweisungen des Motorherstellers bezüglich Moment und Reihenfolge.
