ZYLINDER SPERRVORRICHTUNG BUTLER KENDO 710590970

Cylinder Sperreinheitseinheit für Reifenwechsel — Butler Kendo 710590970

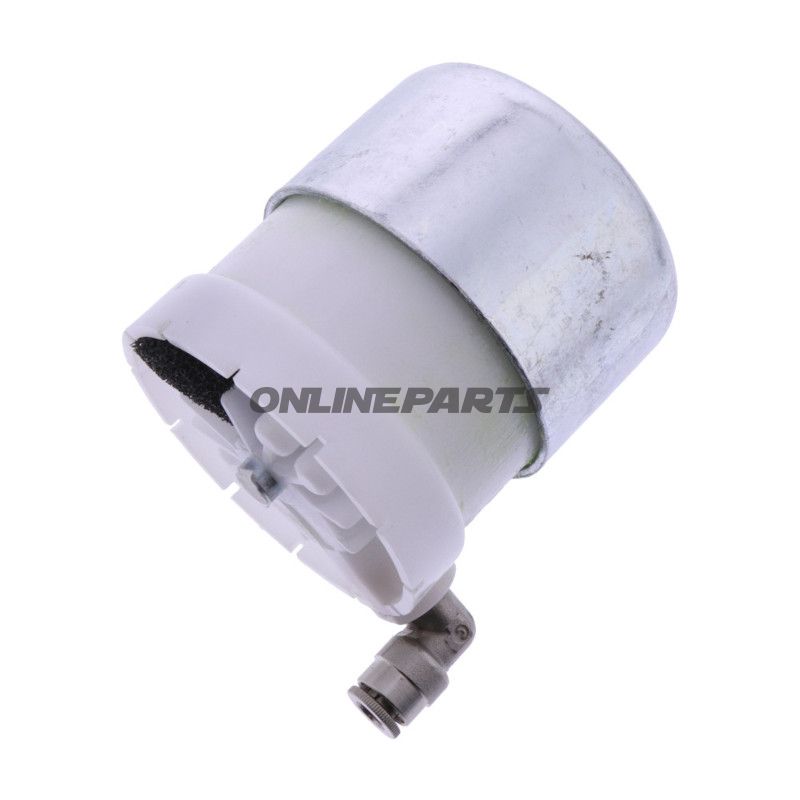

Produkt: Cylinder Sperreinheitseinheit / pneumatischer Zylinder von Butler (Originalteilnummer 710590970, MPN 677.06.46). Diese Einheit wird für die Verriegelungsanordnung an Reifenwechselgeräten verwendet, insbesondere im Zusammenhang mit Spann-/Rollen-Systemen.

Funktion

• Die primäre Funktion des Zylinders besteht darin, als Sperr- oder Verriegelungskomponente in pneumatischen Verriegelungsanordnungen an Reifenwechselausrüstungen zu fungieren. Wird der Zylinder mit Druckluft aktiviert, bewegt er eine Sperr- oder Stoppvorrichtung, die eine Rolle/Spannvorrichtung während des Reifenwechselprozesses festhält oder freigibt.
• Ausgelegt für wiederholte Zyklusbelastung in Werkstattumgebungen, in denen eine präzise Positionierung und zuverlässige Feststellung für eine sichere und kontrollierte Handhabung von Reifen erforderlich ist.

Technische Abmessungen und Grenzwerte

• Außendurchmesser (Ø): 64 mm.
• Höhe im ausgestoßenen Zustand: 58 mm.
• Luftanschlussgewinde/ -winkelanschluss: 6 mm (gibt den Anschluss für das Druckluftschlauch an).

Materialauswahl und Eigenschaften

• Als Original- Butler-Komponente besteht der Zylinder typischerweise aus einer Kombination von korrosionsbehandelten Metallkomponenten und abgedichteten beweglichen Teilen, um Öl-, Schmutz- und Feuchtigkeitseinflüsse in Werkstattumgebungen zu widerstehen. Die Materialwahl spiegelt den Fokus auf Verschleißfestigkeit und Dichtheit bei pneumatischen Verbindungen wider.
• Dichtungsmaterialien sind darauf ausgelegt, Dichtheit bei wiederholter Aktivierung und moderaten Temperatureinflüssen zu bewahren, wodurch Luftverbrauch und Wartungsbedarf reduziert werden.
• Oberflächenbehandlung und Toleranzen entsprechen in der Regel den Anforderungen des Original Equipments, sodass Passform und Funktion gemäß Butler Kendo-Maschinen sind.

Anwendung und Kompatibilität

• Direkt einsetzbar als Austauschteil an Butler Kendo Reifenwechselausrüstungen, bei denen Originalteil 710590970 angegeben ist. Verwenden Sie bei der Bestellung die MPN 677.06.46, um eine korrekte Übereinstimmung sicherzustellen.
• Kann mit anderen Maschinen oder Systemen kompatibel sein, die dieselben Montagemessungen und Anschlussmaße verwenden (Ø 64 mm, ausgestoßene Höhe 58 mm, 6 mm Luftanschluss); die Kompatibilität sollte jedoch immer mit dem Handbuch des Geräts oder durch Messung der vorhandenen Komponente überprüft werden.

Montage und Wartung

• Beim Montieren der Einheit Druckluftversorgung, Druck und Schlauchwinkel an die bestehende Installation anpassen, um Leckagen und unbeabsichtigte Blockaden zu vermeiden.
• Verbindungsflächen und bewegliche Teile auf Beschädigungen prüfen. Kleine Mengen Pneumatiköl können je nach Systemanforderungen geeignet sein, aber immer der Servicemanual des Geräts befolgen.
• Bei längeren Stillstandsperioden empfiehlt sich das Freigeben des Drucks und eine leichte Reinigung, um Korrosion an sichtbaren Metallflächen zu verhindern.

Identifikation

• Marke: Butler — Originalteil für die Butler Kendo-Serie.
• Original- Butler-Teilenummer: 710590970 (im Hersteller-Stückverzeichnis angegeben).
• MPN (Bezeichnung des Herstellers für Ersatzteile): 677.06.46.
• GTIN: Nicht angegeben für diese Einheit.

Hinweis

• Die Angaben basieren auf den Angaben des Herstellers zur Teilenummer. Wenn Sie sich bezüglich der Passform oder Funktion in Ihrem konkreten Gerät unsicher sind, wird empfohlen, eineMessung zu überprüfen oder sich an den technischen Support des Lieferanten zu wenden.
