Zurrmulde Klein Gr0104x70mm

Sicherungsnetz (umklappbare Schlaufe) klein GR0 104 x 70 mm zur Befestigung von Last

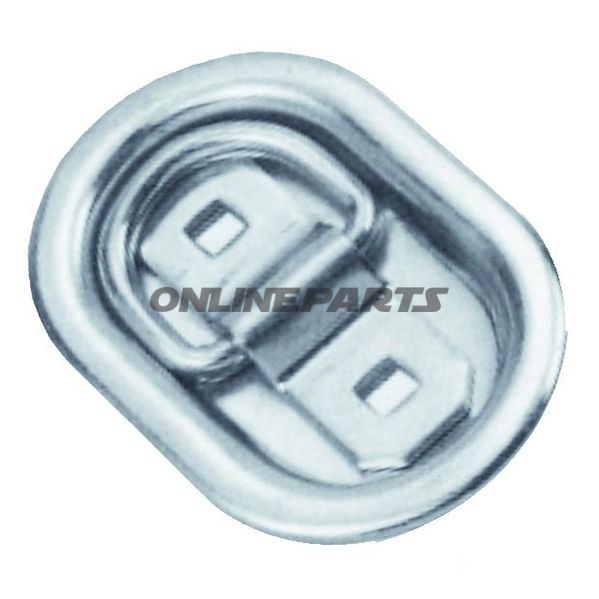

Dieses umklappbare Netz mit Ring (oft als Umhängewpunkt oder Sicherungsnetz bezeichnet) ist zur integrierten Montage in Karosserie oder Laderaumplatten vorgesehen, um einen festen Befestigungspunkt für die Ladungssicherung zu bieten. Die Produkt-MPN ist 338.60.34 und die registrierte GTIN lautet 45 193.

Funktion:

• Bietet einen flachen Einbaupunkt mit abnehmbarer/klappbarer Ring, der für Ösen, Spanngurte oder Haken verwendet werden kann.
• Für die direkte Montage in Platten oder Rahmen konzipiert, wo ein sicherer Befestigungspunkt benötigt wird, der bei Nichtgebrauch weggeklappt werden kann.
• Angegebene Bruchlast/Belastbarkeit: Fzul. = 350 daN (d. h. nominell zulässige Last- oder Nutzlast unter den gegebenen Bedingungen).

Material und Korrosionsschutz:

• Aus verzinktem Stahl gefertigt. Die Verzinkung sorgt für eine gleichmäßige, schützende Zinkbeschichtung, die Rost in üblichen Umgebungen und bei Outdoor-Einsatz verhindert; Kontaktflächen und stark saure Umgebungen erfordern jedoch eine Bewertung zusätzlicher Korrosionsschutzmaßnahmen.
• Die Auslegung des Stahlmaterials und die Oberflächenbehandlung sind gewählt, um ein Gleichgewicht zwischen Festigkeit und Haltbarkeit zu bieten, ohne unnötig dicke Bauteile, was das Gewicht senkt.

Technische Daten und mechanische Eigenschaften:

• Externe Abmessungen: 104 x 70 mm (angegebene Länge in der Dokumentation: 102 mm — Montageabmessungen sollten vor der Montage mit bestehenden Ausschnitten bzw. Montagemaßen abgeglichen werden).
• Gewicht: ca. 180 g pro Einheit.
• Montage: Für Einbau/Installation vorgesehen; erfordert korrekte Verankerung im Untergrund (Schrauben-/Bolzenmontage durch passende Befestigungselemente und Verstärkung entsprechend der Konstruktion von Chassis oder Ladefläche).

Praktische Hinweise zur Montage und Nutzung:

• Prüfen Sie, ob der Untergrund und die verwendeten Befestigungselemente (Schrauben, Muttern, Einlageträger) über ausreichende Tragfähigkeit verfügen und korrosionsgeschützt sind gemäß dem Anwendungsbereich des Fahrzeugs.
• Bei geschweißten oder eingebauten Lösungen eine korrekte Passung sicherstellen und ggf. umliegendes Material verstärken, um konzentrierte Spannungen zu vermeiden.
• Regelmäßige visuelle Inspektion empfohlen — insbesondere nach Stoßeinwirkung, Überbelastung oder bei Verwendung in korrosiven Umgebungen. Unfallschäden oder Verformungen, Rost oder Fremdkörper entfernen und bei sichtbarer Deformierung, Rissen oder erheblichem Rost ersetzen.

Kompatibilität und Einsatzbereiche:

• Geeignet für Lastwagen, Lieferwagen, Anhänger, Kisten und andere Ladeflächen, wo Einbaupunkte für das Sichern der Ladung gewünscht sind.
• Wird von Mechanikern, Karosseriebauern und Fachleuten bei der Montage von Befestigungspunkten im Laderaum und an Fahrzeuggestellen verwendet.

Hinweise zur Marke und Identifikation:

Das Produkt wird ohne spezifische Markenangabe in den verfügbaren Daten geliefert, kann jedoch anhand der Hersteller-/Lieferanten-Ersatzteilnummer MPN 338.60.34 und GTIN 45 193 identifiziert und nachbestellt werden. Diese Codes sind hilfreich zur Überprüfung der Kompatibilität und bei Anfragen zu technischen Zeichnungen oder Ersatzteillisten.

Zusammenfassung:

• Typ: Umklappbares Netz/ Sicherungspunkt mit klappbarem Ring für integrierte Montage.
• Material: Verzinkter Stahl.
• Kapazität: Fzul. = 350 daN.
• Gewicht: ca. 180 g. MPN: 338.60.34. GTIN: 45 193.
