Zündzeitpunktpistoledigital Led Anzeige

Digitale Zündzeitpistole (Stroboskop) zur Einstellung der Vorzündung bei Benzinmotoren

Produktübersicht
Diese digitale Zündzeitpistole von KS Tools (MPN: 609.01.50, GTIN: 4042146625644) ist ein Messgerät zur Kontrolle und Einstellung des Zündzeitpunkts (Vorzündung) bei 12-V-Benzinmotoren. Die Einheit kombiniert LED/Xenon-Blitz zur visuellen Markierung des Zündvorgangs mit integrierten Messfunktionen wie Drehzahl, Messung der Öffnungsposition (Zündwinkel), Spannungsmessung und Spannungsabfalltest.

Was sie tut

• Anzeige des Zündvorgangs mit besonders starken Lichtblitzen durch eine Speziallinse, sodass Markierungen am Antrieb oder an der Riemenscheibe des Motors ohne mechanische Abnutzung gelesen werden können.
• Messung der Motordrehzahl im Bereich 200–9.999 rpm über den beiliegenden induktiven Halter.
• Bietet die Möglichkeit, den Zündwinkel von 0° bis 60° einzustellen und einen Öffnungswinkel-/Dwell-Test im Bereich 0–99,9 % durchzuführen (mit Umrechnungstabelle).
• Führt Spannungsmessungen und Spannungsabfalltests am Zündsystem zur Fehlerdiagnose elektrischer Probleme durch.

Anwendung und Kompatibilität

• Eignet sich für 12-V-Systeme mit Hochspannungszündkabeln für 2-, 3-, 4-, 5-, 6- und 8-Zylinder-Motoren.
• Kann für verteilerbasierte 4-Takt-Zündsysteme, 2-Takter und Doppelzündsysteme verwendet werden.
• Besonders nützlich bei Motoren ohne offensichtliche Markierung am Riemenrad, bei denen eine lichtbasierte Zündmarkierung erforderlich ist.

Material und Bauweise

• Gehäuse aus robustem Kunststoffdesign mit Bedienknöpfen und Drehknopf zur Einstellung der Blinkverzögerung.
• Speziallinse und Xenon-Lichtquelle liefern starke, konzentrierte Blitze ohne externes Licht.

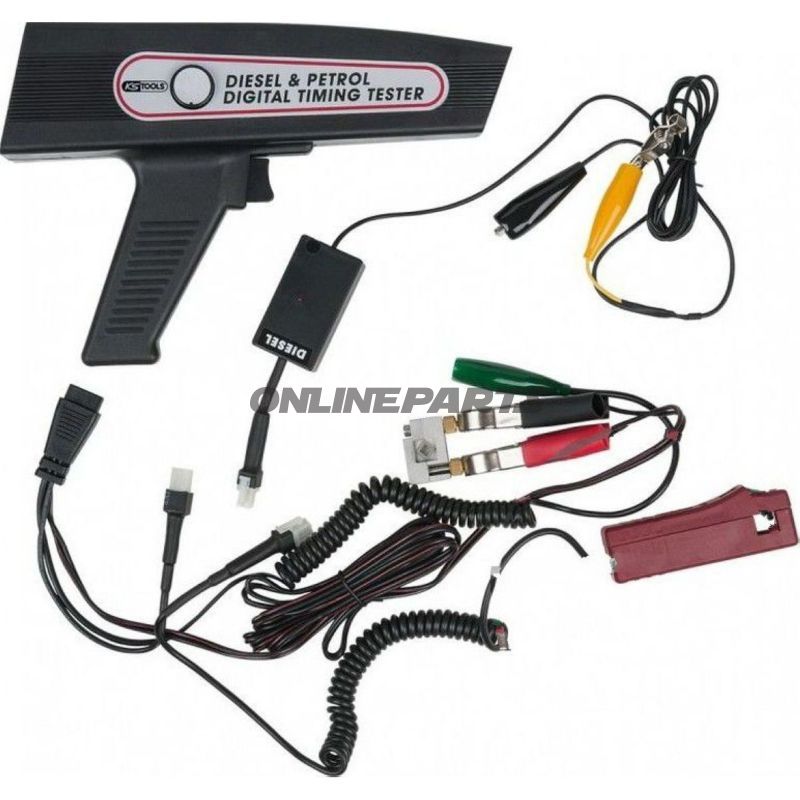

• Wird mit Klammern zum Anschluss an die Stromversorgung (Eigenstromversorgung über Batterie via Klemm-Anschlüsse) sowie einem induktiven Halter zur nicht-invasive Ablesung von Zündimpulsen geliefert.

Bedienung und funktionale Details

• Die Zielmoduswahl erfolgt über einen Druckknopf auf der Rückseite, während ein Drehrädchen am Seitenteil des Gehäuses die Verzögerung des Blin-kens für eine präzise Synchronisation einstellt.
• Der induktive Halter wird verwendet, um Drehzahl abzulesen und einen Trigger-Impuls ohne direkten elektrischen Kontakt zum Hochspannungs Kabel zu erzeugen.
• Integrierte Voltmeter- und Spannungsabfall-Funktionen helfen, Verluste oder schlechte Verbindungen im Zündkreis zu lokalisieren.

Technische Abmessungen

• Breite: 65 mm
• Höhe: 180 mm
• Länge: 270 mm

Zielgruppe
Das Produkt richtet sich an Mechaniker und erfahrene Motorradfahrer, die eine präzise Abstimmung und Fehlersuche von Zündsystemen benötigen. Die Funktionen und technischen Messmöglichkeiten machen es geeignet für Werkstätten und Heimwerkende mit Kenntnissen in der Zündungsjustierung.

Marke und Identifikation
Dieses Werkzeug wird von KS Tools hergestellt und ist mit der Modellnummer (MPN) 609.01.50 gekennzeichnet. GTIN 4042146625644 kann zur eindeutigen Identifikation und Lagerverwaltung verwendet werden.

Hinweise
Die Einheit benötigt Zugang zur 12-V-Batterie des Fahrzeugs über die beiliegenden Klammern für die Eigenstromversorgung. Bei der Benutzung sollten relevante Sicherheitsmaßnahmen rund um Hochspannungsleitungen und sich drehende Teile beachtet werden.
