Zündschalter mit Startverriegelung für Motorrad — Hella Modell 145.13.43 (1450806)
Produktübersicht: Dieser Zündschalter von Hella (MPN: 145.13.43, GTIN: 4082300054859) ist ein 10-poliger Zünd-/Startschalter mit Abdeckung und Sicherheitsverriegelung, konzipiert für Fahrzeuge mit 12/24 V-Systemen. Er kombiniert Drehschaltung mit mechanischer Schlüsselfunktion und integrierter Startverriegelung, um Zündung, Vorheizung und Startsequenz zu steuern.
- Marke: Hella
- MPN: 145.13.43
- GTIN: 4082300054859

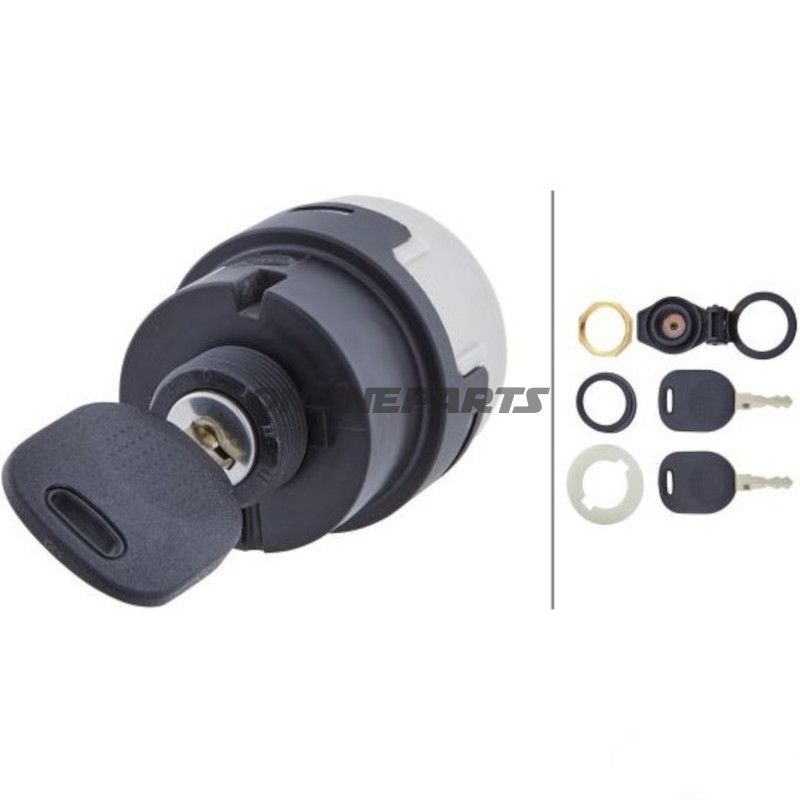

- Typ: 10-poliger Zünd-/Startschalter mit Abdeckung und zwei Schlüsseln (Kunststoffkappe)
- Bedienungsform: Drehschalter
Funktion und Betrieb:
Der Schalter verfügt über fünf feste Positionen: P (Parklicht), 0 (Aus), 1 (Fahrposition), 2 (Vorheizung/Glühen) und 3 (Start/Betrieb). Der Schlüssel ist in den Positionen P und 0 abnehmbar. Ab Position 2 und 3 gibt es eine Rückfederung (Federdruck), um sicherzustellen, dass der Anlasser nach dem Motorstart nicht aktiviert bleibt. Die Umschaltfunktionen decken Zündung, Vorheizung (wichtig bei Diesel-/Glührsystemen) und Aktivierung des Anlassers ab.
Elektrische Spezifikationen und Belastbarkeit:
Der Schalter ist für 12 V- und 24 V-Systeme spezifiziert. Die Belastbarkeit der einzelnen Terminalkombinationen ist wie folgt angegeben (12 V / 24 V):
- Klemme 30 mit 58: 8 A
- Klemme 30 mit 15/54: 35 A (12 V) / 17,5 A (24 V)
- Klemme 30 mit 19: 60 A (12 V) / 30 A (24 V)
- Klemme 30 mit 17: 60 A (12 V) / 30 A (24 V)
- Klemme 30 mit 50a: 60/18 A (12 V) / 40/5 A (24 V) — kennzeichnet getrennte Belastungsszenarien an diesem Terminal
Materialien und mechanische Eigenschaften:
Hella verwendet korrosionsbeständige Metallkomponenten für die elektrischen Kontakte und eine Kunststoffabdeckung am Schlüssel für Komfort und Isolation im Betrieb. Die Abdeckung schützt den Schalter vor Schmutz und Witterungseinflüssen, und die Sicherheitsverriegelung erhöht den mechanischen Schutz vor unbefugter Bedienung. Die Drehsmechanik ist für wiederholte Nutzung mit Federunterstützung in Startpositionen ausgelegt, um ein unbeabsichtigtes Festhalten des Anlassers zu verhindern.
Kompatibilität und Anwendung:
Dieses Gerät eignet sich für Fahrzeuge und Motorräder, die einen 10-poligen Zünd-/Startschalter mit den angegebenen elektrischen Belastungswerten und fünf Kontakten benötigen. Prüfen Sie vor dem Austausch stets die Systemspannung (12 V oder 24 V) und die Terminalnummerierung im Schaltplan Ihres Fahrzeugs, um eine korrekte Anschlussverkabelung sicherzustellen. Aufgrund der hohen Belastbarkeit bestimmter Terminals ist der Schalter für Systeme mit getrenntem Glüh-/Startstromkreis geeignet.
Sicherheit und Installation:
- Der Einbau sollte von Fachpersonal oder erfahrenen Mechanikern mit Kenntnissen des elektrischen Systems des Fahrzeugs erfolgen.
- Trennen Sie die Batterie vor dem Austausch, um Kurzschlüsse zu vermeiden.
- Überprüfen Sie die Terminalnummerierung und die Kabelverlegung beim Austausch, um Fehlanschlüsse zu vermeiden.
Hinweise: Das Produkt wird mit zwei Schlüsseln mit Kunststoffkappe geliefert. GTIN und MPN sind zur eindeutigen Identifikation bei Ersatzteilbestellungen und Kompatibilitätsprüfungen eingearbeitet.
