Zündschalter

Ein-/Aus-Schalter zum Einbau — Drucktaste mit Feuchtigkeitsschutz

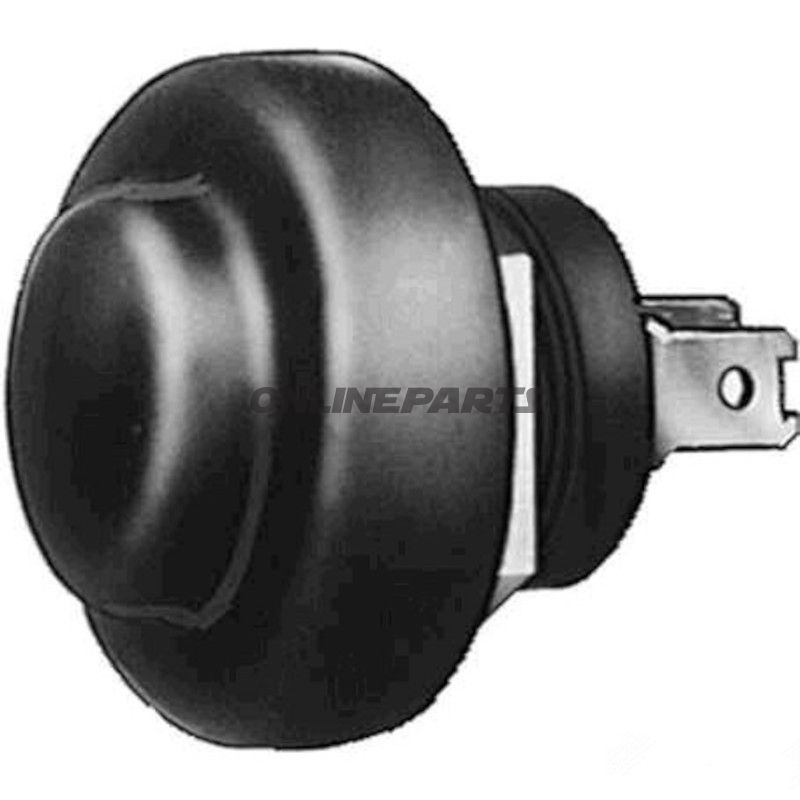

Dieser Ein-/Aus-Schalter von Hella (MPN: 145.20.93, GTIN: 4082300190786) ist eine Einbaudrucktaste für Start-/Zündfunktionen an Motorrädern und kleineren Fahrzeugen. Sie ist als Drucktaste (Schließer bei Betätigung) mit elektrischen Flachsteck-Anschlüssen und einer Gummimanschette ausgeführt, die die Bedienstelle vor Feuchtigkeit schützt.

Funktion

• Betätigungsart: Druckbetätigung (Drucktaste) — Kontaktfunktion ist ein Schließer (normal offen, schließt bei Druck).
• Anwendung: Konzipiert für Zünd- oder Startfunktion, wo eine einfache, robuste Drucktaste gewünscht ist.
• Anschlüsse: Flachstecker/Flachsteckkontakte 6,3 mm, 2 Anschlussstellen.

Materialien und Aufbau

• Drucktastengehäuse und Kontaktteile sind aus für elektrische Schaltvorgänge geeigneten Materialien gefertigt; Hella gibt eine Ausführung für die Montage in Paneelen mit maximaler Wandstärke 5 mm an.
• Gummischutzkappe an der Bedienstelle bietet Feuchtigkeitsschutz entsprechend IP54 (nach DIN 40050) von der Bedienseite — schützt vor Spritzwasser und begrenztem Eindringen von Staub.
• Die Flachsteckkontakte sind eingegossen/gesichert, um wiederholtes An- und Abstecken ohne schnellen Verschleiß zu gewährleisten.

Elektrische Daten und mechanische Grenzen

• Anzahl Pole/Verbindungen: 2.
• Belastbarkeit, kurzzeitig: 12 V: 20 A / 24 V: 15 A — angegeben als kurzzeitige/Impulsbelastung.
• Einbautiefe/Wandstärke: Max. 5 mm für Paneelmontage.

Kompatibilität und Montagehinweise

• Ausgelegt zum Einbau in Instrumenten- oder Bedienfeldern mit Flachsteckanschluss; prüfen Sie, dass Zugang zu 6,3 mm Flachsteckern vorhanden ist.
• Geeignet für Installationen, bei denen eine Drucktaste mit Feuchtigkeitsschutz erforderlich ist — z. B. im Freien oder in exponierten Umgebungen, sofern die Anforderungen an IP54 von der Bedienseite ausreichend sind.
• Bei dauerhafter Installation in sehr feuchten oder nassen Umgebungen sollte eine höhere IP-Klassifizierung oder zusätzliche Abdeckung in Betracht gezogen werden.

Praktische Hinweise für Mechaniker

• Prüfen Sie Kabel- und Steckerabmessungen bei Vor- und Nachinstallation; Flachstecker 6,3 mm sind bei Motorrädern üblich, können aber bei neueren Steckersystemen einen Adapter erfordern.
• Überprüfen Sie die kurzzeitige Strombelastbarkeit des Kontakts in Bezug auf Anlassrelais oder andere Lasten — wenn erwartet wird, dass der Schalter Anlasserströme über längere Zeit führt, wird eine separate Steuerungslösung (z. B. Relais) empfohlen, um Überlast zu vermeiden.
• Die Gummilippe muss korrekt montiert sein, um den Feuchtigkeitsschutz zu erhalten; Dichtungen nach längerem Gebrauch oder Alterung inspizieren.

Die Produktspezifikationen stammen aus der technischen Beschreibung von Hella: Ein-/Startschalter mit Drucktastenfunktion, Modellnummer 145.20.93, GTIN 4082300190786. Für detailliertere Installationsanweisungen und Zulassungen kontaktieren Sie Hella oder siehe Herstellerdokumentation.
