Ein-/Aus-Schalter für 12‑V‑Motorräder (Drehschalter mit Sicherheitsschloss)

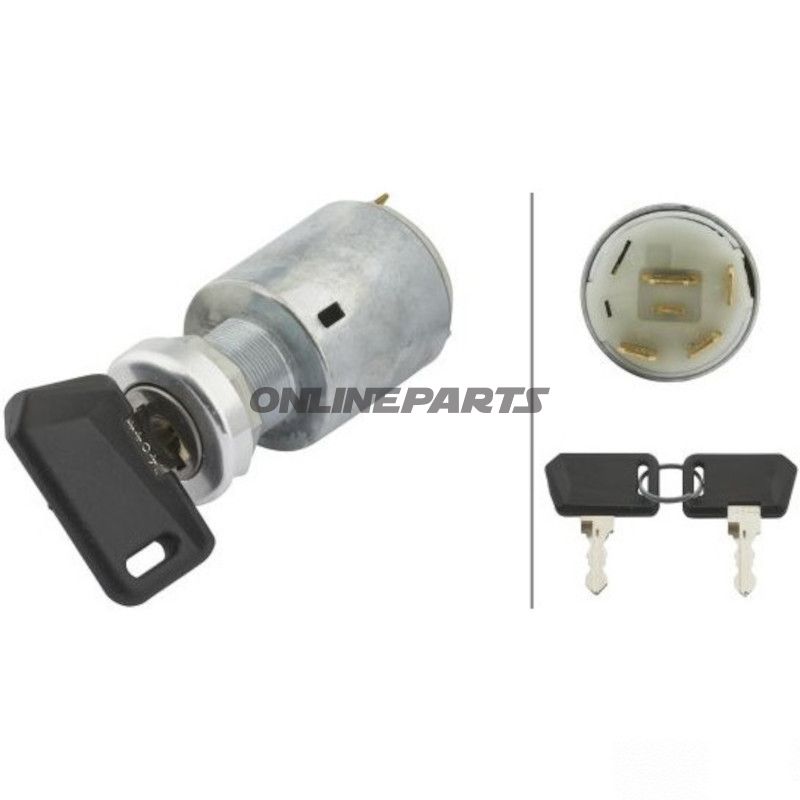

Produktübersicht: Dieser Ein-/Aus‑Schalter von Hella (MPN: 145.12.51, GTIN: 4082300040913) ist ein mechanischer Drehschalter für 12‑V‑Elektrik an Motorrädern und ähnlichen Fahrzeugen. Er kombiniert Zünd‑ und Startfunktion in einem Gerät, einschließlich mechanischem Sicherheitsschloss und zwei Schlüsseln mit Kunststoffkappe.
- Funktion: Der Drehschalter steuert Zündung und Start über vier Schaltstellungen: 0 = aus (Schlüssel abziehbar), 1 = Zusatzverbraucher zugeschaltet, 2 = Zündung eingeschaltet, 3 = Start (Anlasser), wobei Zusatzverbraucher abgeschaltet sind. Ein integrierter Mechanismus verhindert wiederholtes Starten (Anlasswiederholsperre).
- Schlüsselfunktion: Wird mit zwei Schlüsseln mit Kunststoffkappe geliefert. Der Schlüssel kann in Stellung 0 abgezogen werden. Beim Loslassen von Stellung 3 (Start) springt der Schalter federnd zurück in Stellung 2, sodass die Startbetätigung nicht gehalten bleibt.
Elektrische Angaben und Belastbarkeit (12 V):
- Klemme 15 (Zündung): max. 25 A
- Terminal 50 (Start): max. 50 A
- Terminal 75 (Zusatzverbraucher/Zubehör): max. 20 A
Material und Aufbau
Der Schalter ist mit Metallkontakten und Kunststoffkappe für die Schlüssel ausgeführt. Die Materialwahl zielt auf dauerhafte elektrische Verbindung und mechanische Beständigkeit gegen wiederholte Nutzung ab. Die Metallkontakte gewährleisten geringen Übergangswiderstand unter Last, während die Kunststoffkappe der Schlüssel den Griff verbessert und Abrieb am Schlüsselring minimiert. Die Konstruktion ist mechanisch einfach und geeignet für Werkstattumgebungen, in denen Zugang für Austausch und Wartung erforderlich ist.
Kompatibilität und Einsatz
- Für 12‑V‑Systeme ausgelegt, typischerweise Motorräder, Roller und kleine motorisierte Fahrzeuge.
- Die Stromkapazität der Kontakte muss mit den Verbrauchern des Fahrzeugs abgestimmt werden; insbesondere läuft der Anlassstrom über Terminal 50 (bis zu 50 A).
- Geeignet als Ersatzteil bei verschlissenen oder defekten Zündschaltern, sofern Abmessungen und Steckerkonfiguration mit dem vorhandenen Einbaupunkt des Fahrzeugs übereinstimmen.
Einbauhinweise und Hinweise für Mechaniker
- Vor der Montage Klemmenbezeichnungen und Verkabelung prüfen, um korrekte Anschlüsse von Klemme 15, 50 und 75 sicherzustellen.
- Bei hohen Anlassströmen sollten Relaiszustand und Sicherungen im elektrischen System überprüft werden, um Überlastung zu vermeiden.
- Da die Federrückstellung von Stellung 3 verhindert, dass der Start gehalten bleibt, sollte die Einbaulage Platz für Schlüsselbewegung berücksichtigen.
Marke und Identifikation: Hella wird als Hersteller/Marke angegeben; das Produkt ist unter MPN 145.12.51 und GTIN 4082300040913 gelistet, was zur Dokumentation bei Einkauf und Ersatzteilidentifikation verwendet werden kann.
Kurzes Fazit: Hella Zünd-/Startschalter (145.12.51, GTIN 4082300040913) ist ein mechanischer Drehschalter für 12‑V‑Systeme mit vier Stellungen, Sicherheitsschloss und zwei Schlüsseln. Er ist auf mechanische Robustheit und klare elektrische Kapazitätsangaben ausgelegt (25 A / 50 A / 20 A an den relevanten Anschlüssen) und eignet sich als Ersatzteil für Fahrzeuge, bei denen diese elektrischen und mechanischen Spezifikationen übereinstimmen.
