Zündschalter

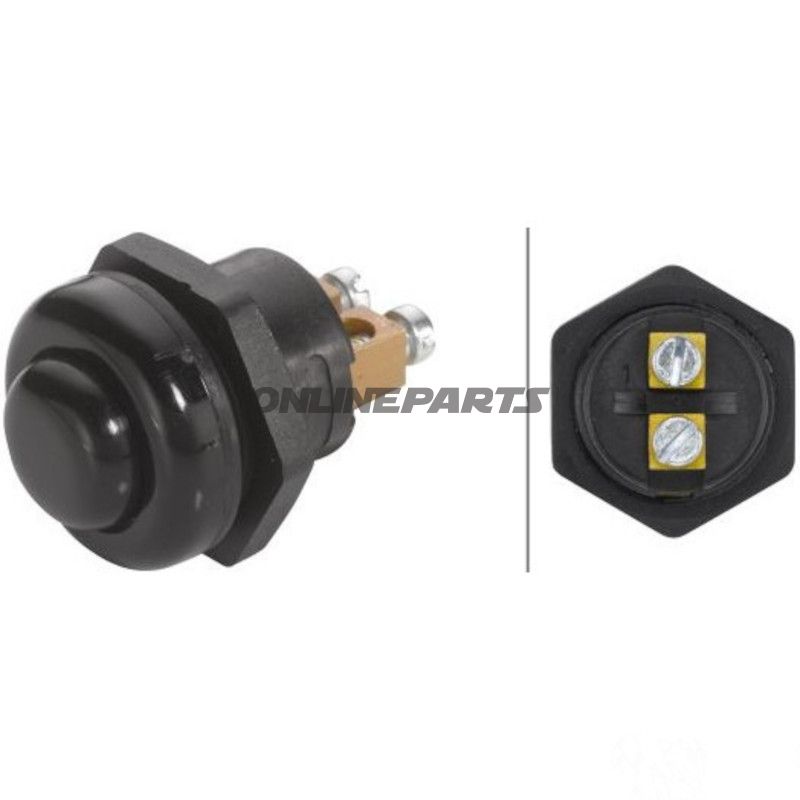

Ein-/Aus-Schalter (Drucktaster) für 22 mm Bedienfeldmontage

Dieser Ein-/Aus-Schalter von Hella (GTIN: 4082300190809, MPN: 145.20.51) ist ein druckaktivierter Start-/Zündschalter, der für die Montage in Bedienfeldern ausgelegt ist. Das Produkt ist für Anwendungen gedacht, bei denen ein einfacher, robuster Drucktaster mit Schließerfunktion die Zündung oder den Startkreis von Fahrzeugen oder Maschinen steuern soll.

Funktion und Anwendung

• Druckaktivierung (Druckschalter): der Taster wird durch Drücken betätigt, und der Kontakt ist als Schließer ausgeführt (normalerweise offen, schließt bei Druck).
• Geeignet als Zünd- oder Startschalter bei Motorrädern, Kleinfahrzeugen oder industriellen Anwendungen, bei denen einfache Ein/Aus-Steuerung erforderlich ist.
• Montage in einer 22 mm Einbauöffnung in Bedienfeldern mit maximaler Wandstärke 7 mm.

Materialien und Konstruktion

• Der Taster ist aus schwarzem Kunststoff/Verbundmaterial gefertigt, gewählt wegen Widerstandsfähigkeit gegen Verschleiß und übliche mechanische Belastung bei wiederholter Nutzung.
• Montageart: Schraub-/Schraubbefestigung, die eine feste und vibrationsstabile Installation in Bedienfeldern gewährleistet.
• Elektrische Anschlüsse: zwei Klemmen/Anschlüsse für einfache Ein- und Ausgangsverbindung.

Elektrische Spezifikationen und Haltbarkeit

• Kurzfristige Belastbarkeit bei 12 V: 12,5 A.
• Kurzfristige Belastbarkeit bei 24 V: 6,25 A.
• Entwickelt für kurzzeitige Anlasserströme und Signalbelastungen; Dauerstromführung sollte im Hinblick auf die angegebenen Maximalstromwerte bewertet werden.

Kompatibilität und Installation

• Einbauöffnung: 22 mm — übliche Standardgröße in Instrumententafeln und Steuerschränken.
• Panelstärke: unterstützt bis zu 7 mm, was die meisten leichten Bedienfelder an Motorrädern und Kleinfahrzeugen abdeckt.
• Zweipolige Anschlüsse erleichtern die Verbindung; sorgen Sie für korrekte Sicherung und Kabelführung gemäß dem elektrischen System des Fahrzeugs.

Praktische Hinweise für Mechaniker

• Prüfen Sie, ob die kurzfristige Stromkapazität zur vorgesehenen Belastung passt (insbesondere bei Startrelais oder Steuerströmen mit hohen Spitzen).
• Bei Montage in vibrationsbelasteter Umgebung wird ein korrektes Anzugsdrehmoment und ggf. eine Sicherungsmutter empfohlen, damit sich der Schalter nicht im Laufe der Zeit löst.
• Die Hella-Nummer (MPN 145.20.51) und GTIN 4082300190809 können bei der Suche nach kompatiblen Ersatzteilen oder Kreuzreferenzen verwendet werden.

Marke und Identifikation

Das Produkt stammt von Hella, einem bekannten Anbieter von elektrischer Ausrüstung und Schaltern für die Fahrzeugindustrie. Hella MPN 145.20.51 liefert die technische Identifikation, während GTIN 4082300190809 für Lagerverwaltung und Einkauf verwendet werden kann.

Zusammenfassung

Der schwarze Drucktaster von Hella ist eine einfache und mechanisch robuste Ein-/Aus-Lösung zur Panelmontage (22 mm) mit zwei Anschlüssen und kurzfristiger Stromkapazität von 12,5 A bei 12 V und 6,25 A bei 24 V. Er eignet sich für Anwendungen, bei denen ein zuverlässiger Druckschalter mit Schraubbefestigung gewünscht wird. Verwenden Sie MPN 145.20.51 und GTIN 4082300190809 bei Bestellung oder Ersatzteilrecherche.
