Zündschalter

Ein-/Aus-Schalter zur Montage – druckbetätigt (Hella)

Produktübersicht: Dies ist ein druckbetätigter Ein-/Aus-Schalter von Hella (MPN: 145.66.98, GTIN: 4082300190793). Der Schalter ist zur Einbau in ein Armaturenbrett oder eine Konsole mit maximal 5 mm Wandstärke vorgesehen und wird als Zünd-/Startschalter oder allgemeiner Drucktastenschalter an Motorrädern und sonstigem Fahrzeugequipment verwendet.

Funktion und Verwendung: Der Schalter wird durch Druck aktiviert (Pressostat/Drucktaster) und fungiert als Schließer (normaler Schließkontakt). Er eignet sich für Anwendungen, bei denen ein robuster Drucktaster ohne Verdrehen für die Zündung oder andere Stromkreise gewünscht ist, bei denen der Strom über einen mechanischen Kontakt geleitet werden soll. Die Montage erfolgt per Schraub- oder Panelmontage, und der elektrische Anschluss erfolgt über zwei Anschlüsse (2-polig).

• Aktivierung: Druck/Pressostat
• Kontaktfunktion: Schließkontakt (schließt bei Aktivierung)
• Montage: Schraub-/Panelmontage, max. Panelstärke 5 mm
• Elektrische Anschlüsse: 2 Pole / 2 Anschlüsse
• Strombelastbarkeit (kurzzeitig): 12 V = 20 A, 24 V = 15 A

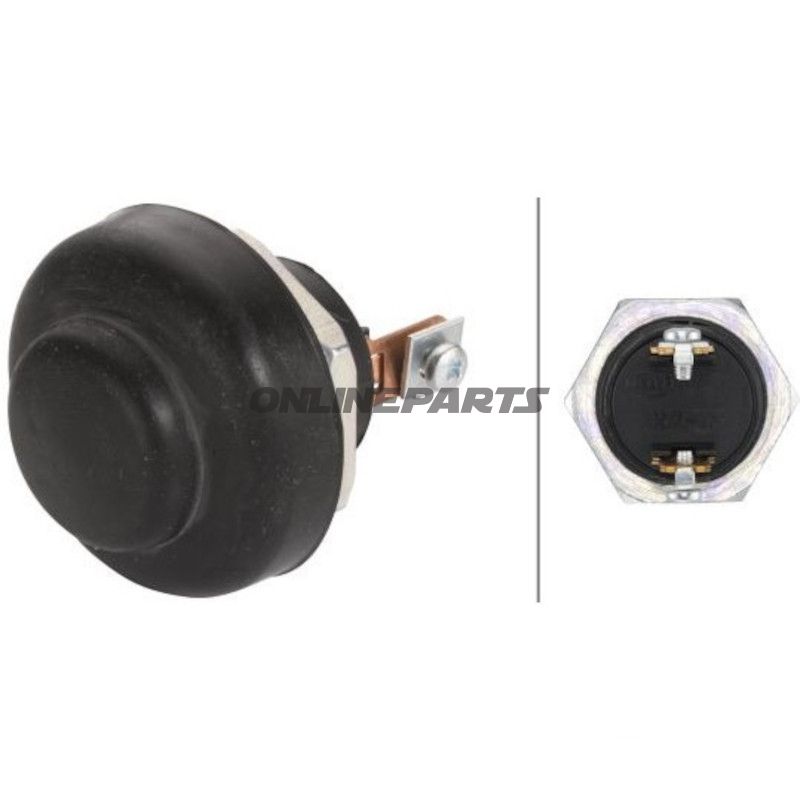

Materialien und Schutz: Die Fronttaste ist schwarz und wird mit einer Gummikappe geliefert, die gegen Feuchtigkeit schützt; die Schutzart von der Bedienungsseite entspricht IP54 nach DIN 40050. Die Gummikappe reduziert das Eindringen von Staub und Spritzwasser, was für außenliegende oder offene Installationen an Motorrädern, Rollern und Ähnlichem relevant ist. Der Schalter verfügt über Metall- und Plastikteile, die auf die angegebene Strombelastung ausgelegt sind; die Konstruktionsmaterialien wurden gewählt, um mechanische Stabilität und langlebigen elektrischen Kontakt zu gewährleisten, ohne überdimensioniert zu sein.

Kompatibilität und Anwendungstipps: Aufgrund der kompakten Bauform und der maximalen Panelstärke von 5 mm kann der Schalter in Standardarmaturen, Konsolen und selbstgebauten Montageplatten eingebaut werden. Die beiden Anschlüsse passen zu gängigen Kabelschuhen oder direkten Schraubverbindungen, je nach Aufbau der Installation. Die Strombelastbarkeit macht ihn geeignet für Zündkreise, Ansteuerung von Anlassrelais (über Relais) und andere Niedrig- bis Mittelstromanwendungen; bei direkter Steuerung von Startermotoren sollte die Belastung stets bewertet und gegebenenfalls ein geeignetes Relais verwendet werden, wenn der Anlasserstrom die angegebene kurzzeitige Belastbarkeit überschreitet.

Technische Referenz und Identifikation: Das Produkt wird unter der Marke Hella vertrieben und ist mit Hersteller-Teilenummer (MPN) 145.66.98 und GTIN 4082300190793 gekennzeichnet. Diese Codes können bei der Bestellung, Ersatzteilprüfung und beim Vergleich von Spezifikationen in technischen Unterlagen verwendet werden.

Hinweise bei der Montage: Bei der Installation müssen die Bohrung im Panel und die Schraubmontage den Abmessungen des Herstellers folgen, um eine korrekte Abdichtung und Befestigung zu gewährleisten. Sorgen Sie für ordnungsgemäße Isolierung der Anschlüsse und beachten Sie die Elektrosicherheit bei Arbeiten an 12/24-V-Systemen. Entfernen Sie die Gummikappe nicht, wenn der Schutz gegen Feuchtigkeit erhalten bleiben soll.
