Sort NGK Zündspulenkappenkappe (YD05F) zur Geräuschunterdrückung und zuverlässigen Kontakt

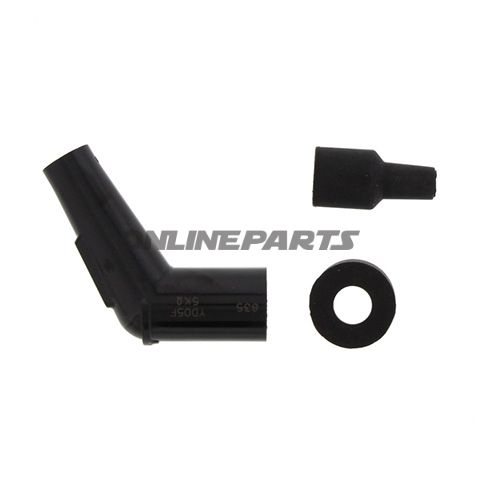

Produkt: NGK Zündspulenkappe YD05F (MPN: 708.00.30, GTIN: 087295184547). Diese Zündspulenkappe ist schwarz ausgeführt und konzipiert als Mantel/Verbindung zwischen Zündkerze und Zündkerzenleitung bei Motorrädern und Kleingeräten, wo elektromagnetische Interferenzenunterdrückung und robuster mechanischer Kontakt erforderlich sind.
Funktion und Anwendung
- Der Stecker ist so ausgelegt, dass er zusammen mit NGK-Zündkerzen verwendet wird und elektromagnetische Störungen (RF-Rauschen) über ein breites Frequenzspektrum reduziert, ohne die Motorlaufcharakteristik wesentlich zu beeinflussen.
- Enthält ein integriertes Widerholelement (5 kΩ) zur Unterdrückung von Störsignalen und zur Sicherstellung der Kompatibilität mit Zündsystemen und elektronischen Steuerungen.
- Der Winkel von 120° macht ihn geeignet für enge Motorenräume, in denen die Verkabelung eine abgeknickte Verbindung zwischen Zündkerze und Leitung erfordert.
Materialien und Konstruktionselemente
- Das Widerholelement besteht aus keramischem Material, was eine stabile Widerstandsbildung mit minimalen Abweichungen unter Überlastbedingungen ermöglicht – eine Eigenschaft, die NGK als wichtig für konsistente Zündverhalten angibt.
- Die Außenschale besteht aus Phenolharz (Phenolic Resin), einem hitzebeständigen und elektrisch isolierenden Material, das üblicherweise in Zündspulenkappen für mechanische Festigkeit und Hitzebeständigkeit verwendet wird.
- Oberflächenfarbe: Schwarz.
Technische Spezifikationen
- Typ: Mantel (Cap)
- Funktionswiderstand: 5 kΩ (integriertes Widerholelement)
- Winkel: 120°
- Geräuschunterdrückung: ja
- Material: Phenolharz mit keramischem Widerholelement
- Terminalanschluss: M4-Schraubgewinde
- Passende Zündkerzengrößen: Steckdurchmesser 10 mm und 12 mm
- Kabellänge: ohne Verbindungskabel (d.h. als Mantel zum Anbringen an bestehendes Kabel/Terminal)
- Integrierter Zündspule: Nein
Kompatibilitäts- und Montagehinweise
- YD05F ist als Ersatzstecker für NGK-Zündkerzen und entsprechende Zündkomponenten vorgesehen, bei denen 10 mm oder 12 mm Zündkerzengewinde verwendet werden oder eine Mantelverbindung mit M4-Terminal montiert werden kann.
- Da der Stecker ohne Kabel geliefert wird, ist der Einsatz eines vorhandenen Zündkerzenleitungs- oder separaten Kabels mit geeigneten Terminals vorgesehen; sicherstellen, dass Isolierung und Anzugsmoment bei der M4-Verbindung korrekt sind.
- Das integrierte Widerstandsniveau (5 kΩ) muss mit dem Zündsystem des Fahrzeugs abgeglichen werden – bei Unsicherheit die Anforderungen der Zündanlage prüfen oder NGK-Dokumentation verwenden.
Brand und Identifikation
Das Produkt stammt von NGK, einem anerkannten Hersteller von Zündkerzen und Zündungsbauteilen. Die spezifizierte Artikelbezeichnung (YD05F) und die Hersteller-Artikelnummer MPN 708.00.30 sowie GTIN 087295184547 können verwendet werden, um eine korrekte Ersatzteilbestellung oder Suche in Ersatzteilkatalogen sicherzustellen.
Praktische Vorteile für Mechaniker
- Keramisches Widerholelement sorgt für stabile elektrische Widerstände bei varying Belastungen.
- Phenolharz-Kappe gewährleistet Hitzebeständigkeit und gute elektrische Isolation in engen Motorumgebungen.
- 120°-Winkel erleichtert Zugang und Verkabelung in engen Räumen, ohne die Position der Zündkerze zu verändern.
NGK YD05F (708.00.30, GTIN 087295184547) eignet sich für professionelle Mechaniker und erfahrene Motorradfahrer, die eine geräuschdämmende und mechanisch robuste Zündspulenkappe für Verwendung in bestehenden Zündsystemen benötigen. Prüfen Sie die Kompatibilität mit den Zündspezifikationen des Fahrzeugs vor der Montage.
