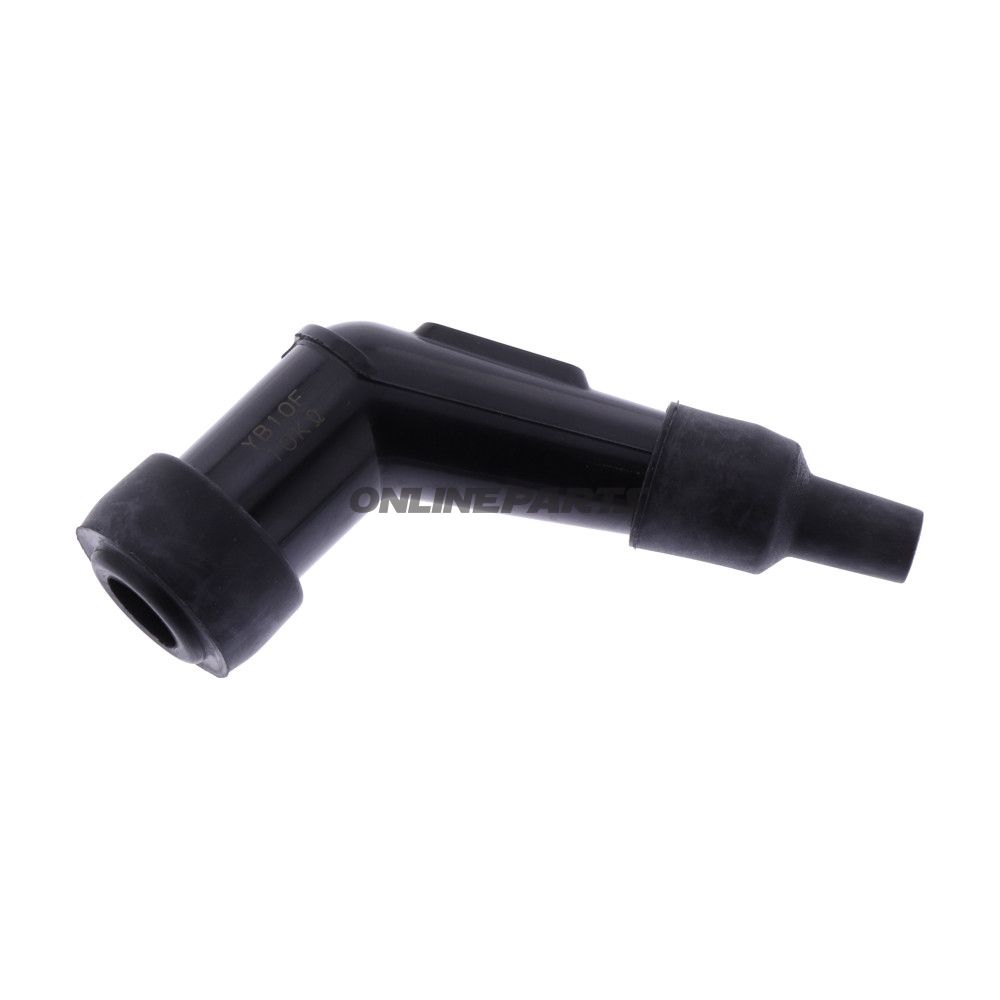

Tändkerzenstecker YB10F (Winkel 120°) für Zündkerze — NGK
Produktübersicht: Dieser Zündkerzenstecker von NGK (MPN: 708.03.39, GTIN: 0087295184493) ist ein geformter Zündkerzenkappe (Cap) für direkte Montage auf Zündkerzen mit einem Gewindedurchmesser von 14 mm. Der Stecker besteht aus schwarzem Phenolharz (phenolic resin) und enthält ein integriertes Widerstandselement von ca. 10 kΩ, um Funkstörungen zu unterdrücken, ohne die Motorkennlinien zu beeinflussen.
Funktion: Der Zündkerzenstecker leitet die Zündspannung vom Zündkabel zur Zündkerzenelektrode, während der integrierte Widerstand Störeinstrumente dämpft. Die Unterdrückung ist in Fahrzeugen nützlich, in denen elektrische Störungen elektronische Systeme oder Radio-/Kommunikationsausrüstung beeinträchtigen können. Der 120°-Winkel ermöglicht eine platzsparende Kabelführung im Motorraum mit begrenzter Freihöhe.
- Typ: Cap (Zündkerzenstecker) für kurze Ausführungen.
- Gewindedurchmesser: 14 mm – passt zu Standard-14-mm-Zündkerzen.
- Anschlussklemme: M4-Anschlussgewinde zur Befestigung des Kabelanschlusses.
- Widerstand: Ca. 10 kΩ (integriertes Keramikwiderstandselement).
- Unterdrückt: Ja – ausgelegt zur Reduzierung von EMI/RFI.
- Farbe und Material: Schwarz, hergestellt aus Phenolharz (phenolic resin) für Wärme- und Isoliereigenschaften.
- Kabel: Ohne Kabel geliefert – nur Zündkerzenstecker/Abdeckung.
- Integrierte Zündspule: Nein.
Materialauswahl und Eigenschaften: Der Stecker verwendet ein Widerstandselement aus hochwertigem keramischem Material, das eine stabile Widerstandswert mit geringer Abweichung unter Belastung und Temperaturänderungen gewährleistet. Phenolharz wird aufgrund seiner elektrischen Isolationseigenschaften, mechanischen Festigkeit und Hitzebeständigkeit bei normalen Motortemperaturen gewählt. Die Kombination bietet eine robuste Kontaktfläche gegen die Zündkerzenisolator und verhindert frühzeitige Abnutzung durch Vibration und Wärme.
Kompatibilität und Anwendungsbereiche: NGK YB10F-Stecker eignen sich für Motorräder, Roller und andere kleine Verbrennungsmotoren, bei denen Zündkerzen einen 14-mm-Gewindeadapter benötigen und ein geformter, kurzer Zündkerzenstecker erforderlich ist. Der integrierte 10 kΩ-Widerstand macht ihn besonders relevant in Fahrzeugen mit sensible Elektronik oder Funksystemen, in denen elektrische Störungen reduziert werden müssen.
Praktische Hinweise für Monteure: Die Montagesfläche über dem Isolator der Zündkerze muss sauber und frei von Öl und Schmutz sein, um eine korrekte Abstützung und elektrischen Kontakt sicherzustellen. Verwenden Sie das passende M4-Terminal und vermeiden Sie Überfestziehen, das Gewinde oder den keramischen Isolator der Zündkerze beschädigen könnte. Da das Produkt ohne Kabel geliefert wird, wählen Sie ein geeignetes Zündkabel entsprechend der Isolationsklasse und Temperaturbeständigkeit für die betreffende Motorinstallation.
Technische Daten (Zusammenfassung):
- Marke: NGK
- MPN: 708.03.39
- GTIN: 0087295184493
- Winkel: 120°
- Gewindedurchmesser: 14 mm
- Terminal: M4-Anschlussgewinde
- Widerstand: 10 kΩ (unterdrückt)
- Material: Phenolharz (phenolic resin), keramisches Widerstandselement
- Farbe: Schwarz
- Lieferumfang: Ohne Kabel, keine integrierte Zündspule
NGKs Zündkerzenstecker ist so entworfen und hergestellt, dass Materialien und Widerstandselemente eine stabile Leistung unter normalen Betriebsbedingungen gewährleisten. MPN und GTIN sind für eindeutige Identifikation bei Bestellung und Ersatzteilverwaltung angegeben.
