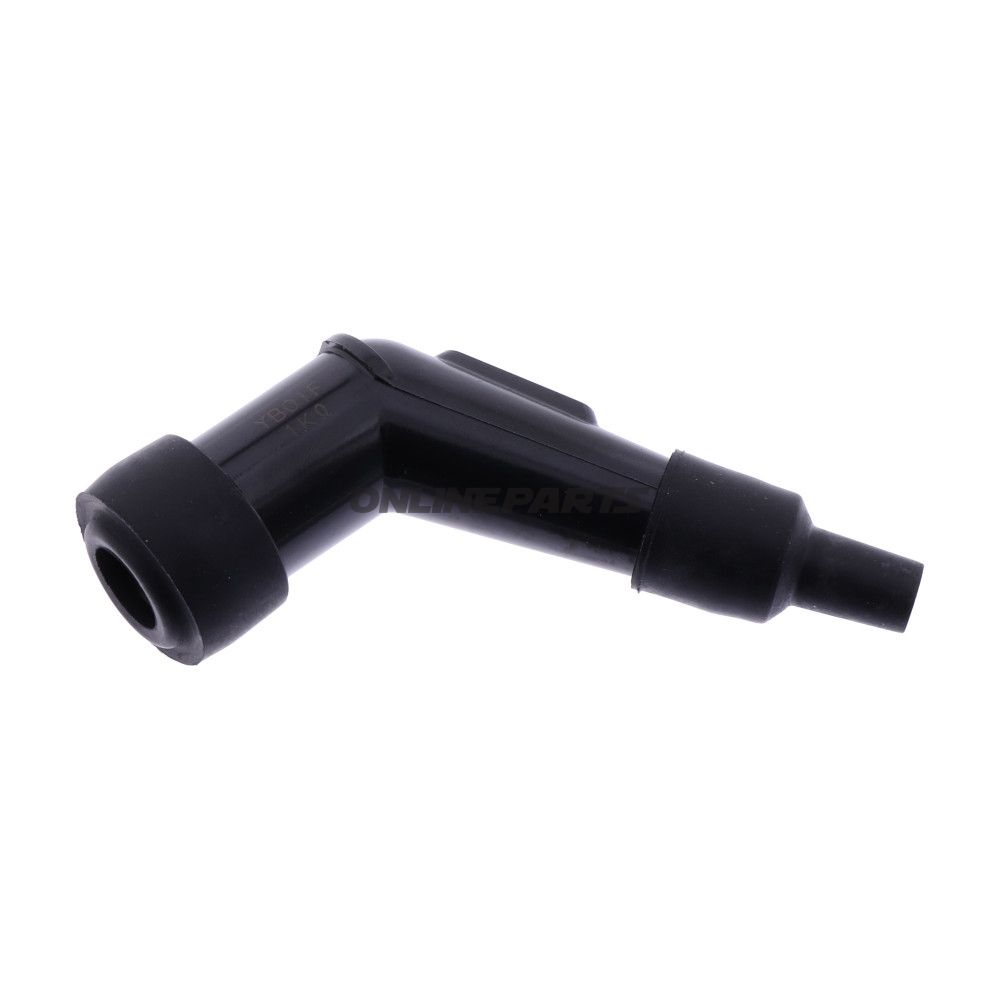

Zündkerzenstecker (90°-Winkel) für Zündkerzen — NGK YB01F, schwarz
Produktübersicht: NGK YB01F Zündkerzenstecker (MPN: 708.03.38, GTIN: 0087295184462) ist ein geräuschunterdrückender, schwarzer Zündkerzenstecker, der direkt auf Zündkerzen mit 14 mm Gewinde montiert wird. Der Stecker besteht aus Phenolharz und enthält ein keramisches Widerstandselement, das eine stabile Widerstandskennlinie unter Betriebsbedingungen sicherstellt.
Funktion und Anwendung: Die primäre Funktion des Zündkerzensteckers besteht darin, die Zündkerze mit dem Zündkabel/der Zündkerzenanschluss zu verbinden und gleichzeitig Funkstörungen zu glätten. Das integrierte Widerstandselement von ca. 1 kΩ dämpft Störfrequenzen, ohne das Fahrverhalten des Motors spürbar zu beeinflussen. Der Stecker ist 120°-gekehrt (winkel) gestaltet, was die Kabelführung bei engen Einbaubedingungen erleichtert und die Belastung des Zündkerzen-Gummi verringert.
- Kompatibilität: Passt zu Zündkerzen mit 14 mm Gewinde. Anschluss am Terminal ist M4-Gewinde. Der Stecker wird ohne Kabel und ohne integrierte Zündspule geliefert.
- Unterdrückung: Unterdrücktes Design (suppressed) mit keramischem Widerstandselement, geeignet bei Anforderungen an EMI/RFI-Dämpfung.
- Winkel und Abmessungen: 120°-Winkel bietet bessere Möglichkeiten zur Kabelführung an vielen Motorradmodellen; der Stecker ist eine kurze Bauform (short), relevant bei begrenztem Bauraum am Kopfteil.
Materialwahl und Eigenschaften: Das Gehäuse besteht aus Phenolharz, einem Material mit guten elektrischen Isoliereigenschaften, mechanischer Stabilität und Hitzebeständigkeit unter normalen Motorbetriebsbedingungen. Das keramische Widerstandselement sorgt für einen stabilen und konstan...t Widerstands-Wert mit nur begrenzter Variationen unter Belastung, was für zuverlässige Geräuschdämmung wichtig ist, ohne den Zündzeitpunkt oder die Zündcharakteristik zu beeinflussen.
Technische Daten (Übersicht):
- Typ: Stecker (Zündkerzenstecker)
- Gewinde-Durchmesser Zündkerze: 14 mm
- Terminalanschluss: M4-Gewinde
- Winkel: 120°
- Widerstand: ca. 1 kΩ
- Unterdrückt: Ja
- Material: Phenolharz
- Farbe: Schwarz
- Kabellänge: Ohne Kabel
- Integrierte Zündspule: Nein
- Ausführung: Kurz
Praktische Montagehinweise: Die Montage sollte mit sauberen Gewinden und dem richtigen Drehmoment bei den Zündkerzen erfolgen, um Beschädigungen des Isolators zu vermeiden. Da der Stecker eine kurze, winkelige Ausführung ohne Kabel ist, muss geeignetes Kabel und geeignete Kabelschuhe separat gewählt werden, um eine korrekte elektrische Verbindung zum Zündsystem sicherzustellen. Prüfen Sie, dass die Kontaktfläche zum Zündkerzenkopf frei von Öl und Schmutz ist, um eine zuverlässige elektrische Verbindung und ordentliche Isolierung sicherzustellen.
Hersteller und Identifikation: Das Produkt stammt von NGK, einem Hersteller, der für Zündkerzen und Zündungszubehör bekannt ist. Identifiziert durch MPN 708.03.38 und GTIN 0087295184462.
Hinweise: Die Informationen zu Material, Widerstandswert und physischen Abmessungen sollten mit der konkreten Ersatzteil-Liste oder dem Servicehandbuch des jeweiligen Motorradmodells abgeglichen werden, falls Unsicherheiten bezüglich der Kompatibilität bestehen.
