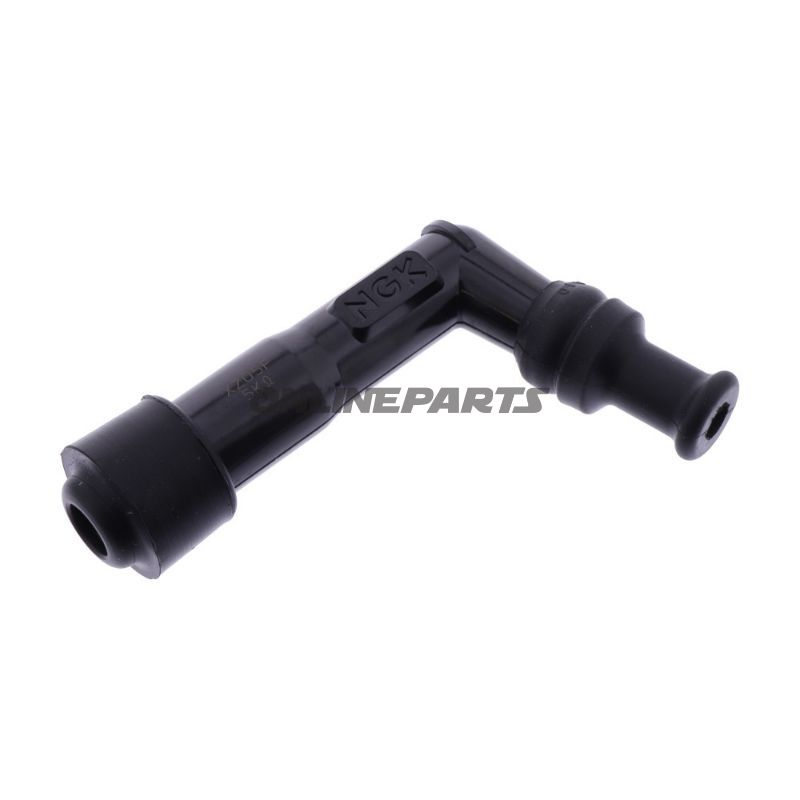

Zündkerzenkappe XZ05F – schwarzer Zündkerzenstecker von NGK zur Unterdrückung von Interferenzen
Produkt: Zündkerzenkappe XZ05F (NGK)
Marke: NGK
MPN: 708.03.37
GTIN: 0087295184448
Diese NGK-Zündkerzenkappe ist ein formgegossener Zündkerzenstecker, der direkt über der Zündkerze sitzt und sowohl elektrischen Kontakt als auch Dämpfung hochfrequenter Störungen sicherstellt. Die Konstruktion ist unterdrückend (supprimiert) mit einem eingebauten Widerstandselement, wodurch elektromagnetische Störungen reduziert werden, ohne das Fahrverhalten des Motors wesentlich zu beeinträchtigen.
Funktion
- Überträgt die Zündspannung vom Zündkabel/Verteiler zur Zündkerzenelektrode.
- Integrierter Widerstand (5 kΩ) dämpft Interferenzfrequenzen, die andere elektronische Systeme wie Steuergeräte, Sensoren und Radiosignale beeinträchtigen könnten.
- Geknickte Form (ca. 102°) erleichtert das Verlegen von Zündleitungen in engen Motorräumen und sorgt für eine korrekte Passform bei vielen Zündkerzenplatzierungen.
Materialien und mechanische Eigenschaften
- Gehäuse aus Phenolharz – ein gängig verwendetes Isolationsmaterial für Zündkerzenkappen, das hohe Temperaturen aushält und gute elektrische Isolationseigenschaften besitzt.
- Integriertes Widerstandselement aus keramischem Material mit stabilen Widerstandswerten und geringer Abweichung unter Belastung, was zu zuverlässiger Interferenzdämpfung über die Zeit beiträgt.
- Oberflächenfarbe: schwarz, was Standard für dezente Montage und UV-/Ölbeständigkeit in normalen Anwendungen ist.
Technische Spezifikationen
- Typ: Kappe (Zündkerzenkappe)
- Zündfunkenwiderstand: Ja (unterdrückt)
- Widerstandswert: 5 kΩ
- Winkel: 102°
- Stiftgewinde-Durchmesser (für Zündkerze): passt zu 10 mm, 12 mm und 14 mm Durchmessern je nach Modellanpassung
- Terminalanschluss: M4 Anschlussgewinde
- Integrierte Zündspule: Nein (nur Kappe, kein Zündkabelanschluss)
- Kabellänge: kein Kabel (geliefert als Kappe ohne integriertes Zündkabel)
Kompatibilität und Anwendungsbereiche
Die Zündkerzenkappe ist zur Verwendung mit NGK-Zündkerzen und anderen vergleichbaren Zündkerzen konzipiert, bei denen ein Zündkerzen-Durchmesser von 10–14 mm und M4-Terminal passt. Der integrierte Widerstand macht sie geeignet für Motorumgebungen, in denen elektromagnetische Störungen minimiert werden sollen – beispielsweise Kraftfahrzeuge mit sensibler Elektronik oder Funk-/Kommunikationsausrüstung. Da dieses Bauteil ohne Kabel geliefert wird, ist es hauptsächlich relevant beim Austausch von Kappen an bestehenden Zündleitungen oder bei der Anpassung an Spezialkabel.
Praktische Montagehinweise
- Für eine korrekte Passform über dem Zündkerzenisolator sorgen, damit Seiten- und Mittelkontakt sicher sind.
- Überprüfen Sie die M4-Terminalverbindung und eventuelle Zugentlastungen, um lose Kontakte zu vermeiden.
- Bei Einsatz in Hochtemperaturumgebungen sicherstellen, dass Kappe und angrenzende Kabel ausreichende Wärmebeständigkeit besitzen und keinem mechanischen Abrieb ausgesetzt sind.
NGK (MPN 708.03.37, GTIN 0087295184448) ist der Anbieter dieser XZ05F-Kappe, und die Materialwahl des Produkts (Phenolharz und keramisches Widerstandselement) spiegelt eine Balance zwischen Isolationsfähigkeit, Wärmebeständigkeit und stabiler elektrischer Dämpfung wider. Das Produkt richtet sich an Mechaniker und erfahrene Motorradenthusiasten, die zuverlässige Geräuschunterdrückung und robuste Zündkerzenverbindung benötigen.
