Zündkerzenstecker (Cap) für Zündkerze — Winkel 102°, gegen Störsignale basierte Unterdrückung

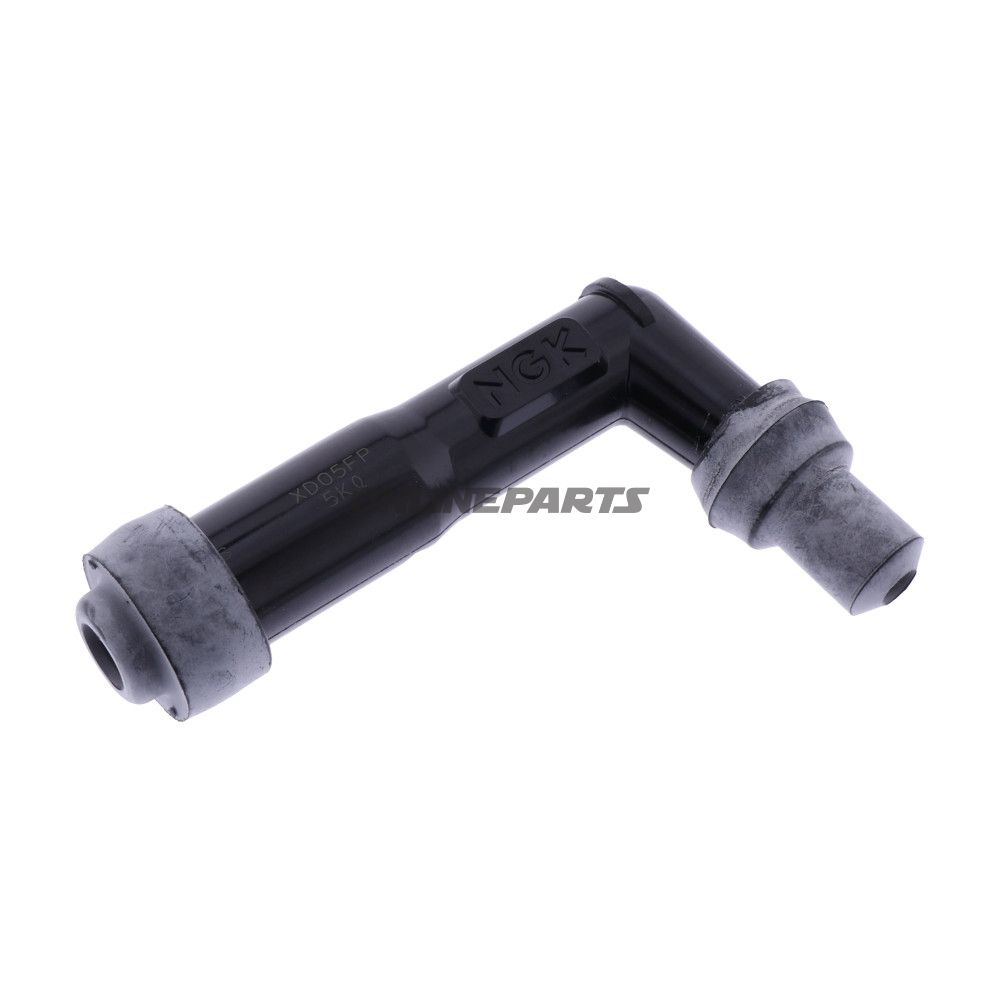

Produkt: Zündkerzenstecker XD05FP schwarz von NGK (MPN: 708.03.34, GTIN: 0087295186411). Dieser Zündkerzenstecker ist für den Anschluss zwischen Zündkerze und Zündkerzenleitung in Brennkraftmaschinen vorgesehen, bei dem integrierte Störungsdämpfung und eine robuste, wetterbeständige Ausführung erforderlich sind.
Funktion und Anwendung
Der Stecker fungiert als elektrischer Kontaktpunkt zwischen Zündkerze und Zündkabel/Terminal und enthält ein integriertes Widerstandselement zur Unterdrückung von Radiofrequenzstörungen (RFI/EMI). Der abschirmende Widerstand von ca. 5 kΩ reduziert Störsignale über ein breites Frequenzspektrum, ohne die Zündcharakteristik des Motors negativ zu beeinflussen. Der 102° Winkel des Steckers eignet sich für Anwendungen mit begrenztem Bauraum, bei denen eine gerade Kappe ungünstig wäre.
Materialien und Bauweise
- Isolationsmaterial: Phenolharz — isolierendes, hitzebeständiges Kunststoffmaterial, das in Zündkomponenten aufgrund mechanischer Festigkeit und thermischer Stabilität weit verbreitet ist.
- Widerstandselement: Keramikbasierter Widerstand, der einen stabilen Widerstandswert mit geringfügigen Änderungen bei Belastung und Temperaturvariation bietet.
- Farbe und Finish: Schwarz, glatte Oberfläche mit speziell entwickeltem wasserdichtem Deckel zur verbesserten Dichtheit gegen Feuchtigkeit und Verunreinigungen.
- Terminal: M4-Anschlussdraht/ Gewinde für robuste mechanische und elektrische Verbindung.
Technische Eigenschaften
Die wesentlichen technischen Spezifikationen sind:
- Typ: Cap (Zündkerzenstecker)
- Gewindedurchmesser bei Zündkerze: 10–12 mm (passt zu den üblichen Zündkerzenkappenformen)
- Terminalanschluss: M4
- Winkel: 102°
- Widerstand: 5 kΩ (unterdrückt Störungen)
- Material: Phenolharz
- Farbe: Schwarz
- Kabel: Ohne integriertes Kabel geliefert
- Integrierte Zündspule: Nein
- Zusätzlich: Speziell wasserdichter Deckel für verbesserte Schutzfunktion
Kompatibilität und Montagehinweise
XD05FP ist für gängige Zündkerzen mit Gewinde 10–12 mm ausgelegt und für Systeme konzipiert, die eine gegen Störungen basierte RFI-Abdämpfung erfordern. Da das Produkt kabelgebunden geliefert wird, muss das passende Zündkabel und geeigneter Abschirmung je nach Fahrzeuganforderung ausgewählt werden. Die M4- Terminal benötigt eine kompatible Kabelklemme oder Adapter für eine korrekte Verbindung.
Praktische Vorteile in der Anwendung
- Integrierter Widerstand sorgt für reduzierte Funkstörungen ohne sichtbare Auswirkungen auf die Zündleistung.
- Phenolharz bietet gute Wärmebeständigkeit und stabile mechanische Leistung im Motorraum.
- 102° Winkel und wasserdichter Deckel ermöglichen den Einsatz in engen und feuchtbelasteten Montagesituationen.
Hinweis: Das Produkt wird als Zündkerzenstecker ohne zugehöriges Kabel geliefert. NGK ist der Hersteller des Produkts, und die Modellnummer (MPN 708.03.34) sowie GTIN 0087295186411 können bei der Überprüfung der Kompatibilität und bei Bestellungen verwendet werden.
