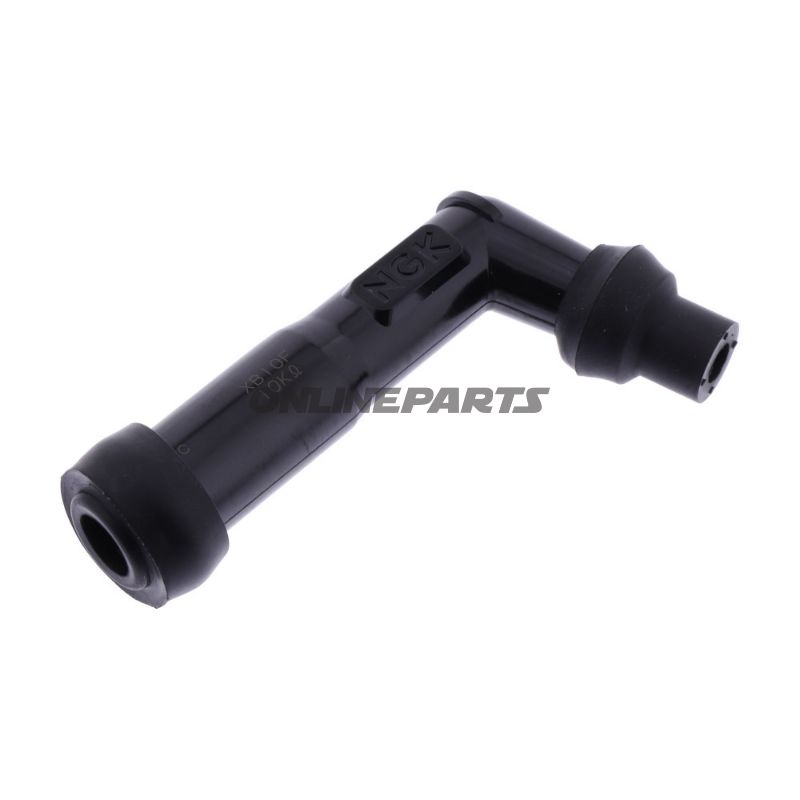

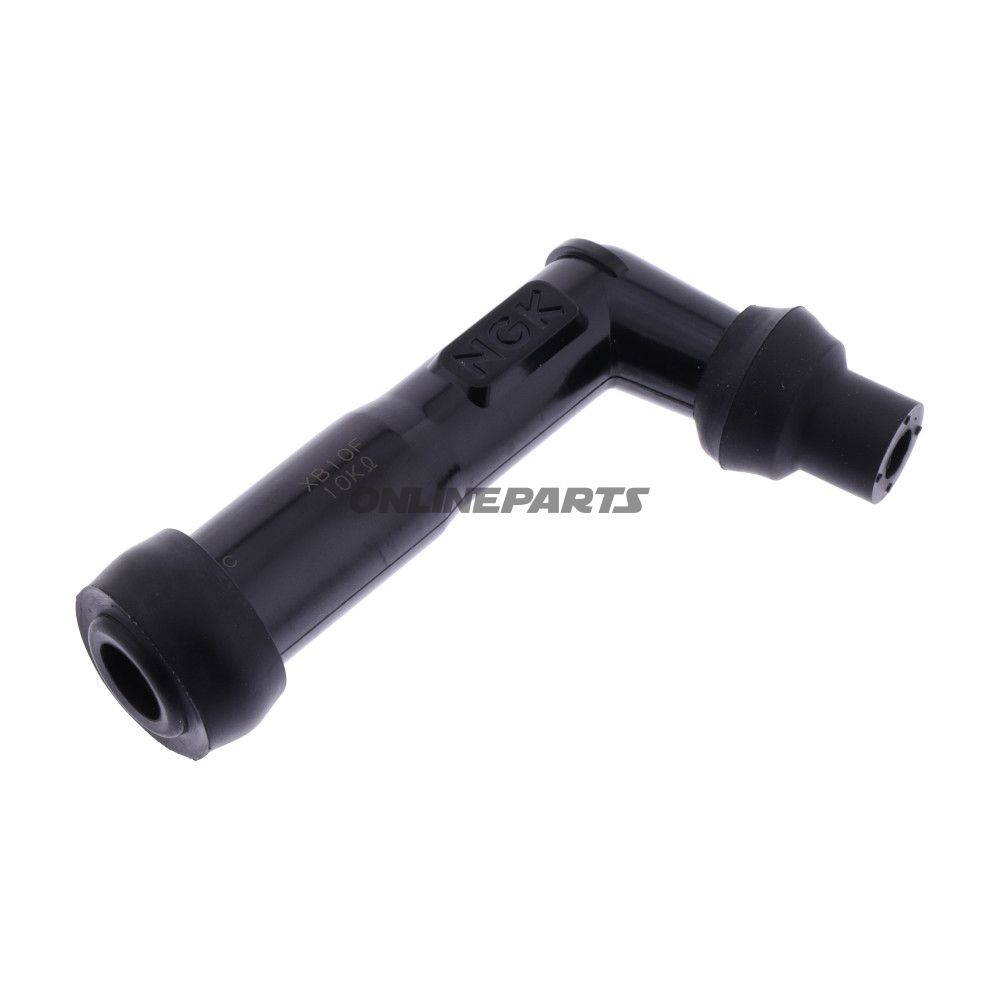

Zündkerzenkappe für Zündkerzen (Winkel 102°) — NGK XB10F, schwarz
Produktübersicht: Dieser NGK- und XB10F-Modellzündkerzenstecker (MPN 708.03.33, GTIN 0087295184363) ist eine schwenkbare Zündkerzenkappe, die in Verbindung mit passenden Zündkerzen verwendet wird. Der Stecker ist unterdrückt (eingebaute Dämpfung) und aus Phenolharz gefertigt, was eine gute elektrische Isolation und Temperaturbeständigkeit in Anwendungen an Motorrädern und anderen kleinen Verbrennungsmotoren bietet.
Funktion
- Überträgt die Zündspannung vom Zündkabel auf die Zündkerzenelektrode über eine M4-Terminalverbindung.
- Integrierter Widerstand von ca. 10 kΩ dämpft elektronische Störungen (RFI/EMC), um Störungen in den elektronischen Systemen des Fahrzeugs zu reduzieren, ohne das Fahrverhalten des Motors zu beeinflussen.
- Der 102°-Winkel erleichtert die Verbindung in engen Motorräumen und gewährleistet eine korrekte Passform in schwenkbaren Zündkerzen.
Materialien und Eigenschaften
- Isolationsmaterial: Phenolharz (phenolic resin) — bekannt für hohe Dielektrische Festigkeit und thermische Stabilität bei Belastungen, die typischerweise bei Zündkomponenten auftreten.
- Widerstandselement: Keramisches Widerstandsmaterial integriert für stabile Widerstandswerte und geringe Varianz unter Belastung.
- Oberflächenfarbe: Schwarze Oberfläche für guten Korrosionsschutz und unauffälliges Aussehen.
- Elektrische Daten: ca. 10 kΩ Internwiderstand; unterdrücktes Design (suppressed) zur Minimierung von Störungen.
Technische Spezifikationen
- Typ: Zündkerzenkappe (cap)
- Gewindegröße zum Zündkerzen: 14 mm
- Terminalverbindung: M4 Gewinde
- Winkel: 102°
- Widerstand: ca. 10 kΩ
- Unterdrückt: Ja
- Material: Phenolharz
- Farbe: Schwarz
- Kabel: Ohne Kabel geliefert (nur Stecker)
- Integrierter Zündspule: Nein
Kompatibilität und Anwendung
Dieser Zündkerzenstecker ist für Mechaniker und Motorradbesitzer gedacht, die einen unterdrückten, schwenkbaren Stecker für Standard-14-mm-Zündkerzen benötigen. Die M4-Terminal ermöglicht den Anschluss von Kabeln mit korrekter Kabelklemme/Anschluss. Da der Stecker keine integrierte Zündspule enthält, wird er zusammen mit externen Zündspulen oder Zündgeräten wie in konventionellen Zündsystemen verwendet.
Handhabung und Montagehinweise
- Prüfen Sie, dass die Zündkerze ein 14 mm Gewinde hat und dass die Terminalverbindung zur verwendeten Kabelklemme (M4) passt.
- Saubere Oberfläche und korrekte Einsetzung sicherstellen, um Funkenbildung an der Kante des Steckers zu vermeiden.
- Beim Austausch des Zündkerzensteckers den Widerstandswert (10 kΩ) mit den Empfehlungen von Zündkerzen- und Zündspulenherstellern abgleichen, um korrekte Störunterdrückung und Zündleistung zu gewährleisten.
Brand und Identifikation: Das Produkt stammt von NGK und wird mit der Modellnummer (MPN) 708.03.33 und GTIN 0087295184363 identifiziert. NGK verwendet keramische Widerstandselemente in ihren unterdrückten Steckern, um stabile Widerstände und zuverlässige Störunterdrückung unter Normalbetrieb sicherzustellen.
Wenn Sie die genaue Passform für ein spezifisches Motorradmodell überprüfen müssen, wird empfohlen, Gehäusespindeldurchmesser (14 mm), Winkel (102°) und Terminaltyp (M4) mit dem vorhandenen Zündkerzen- und Kabelsatz zu vergleichen.
