Beru Zündkerzenstecker WOA/14 für gewinkelten Zündkerzenanschluss
Marke: Beru — Modellnummer (MPN): 704.21.53 — GTIN: 4014427006725.

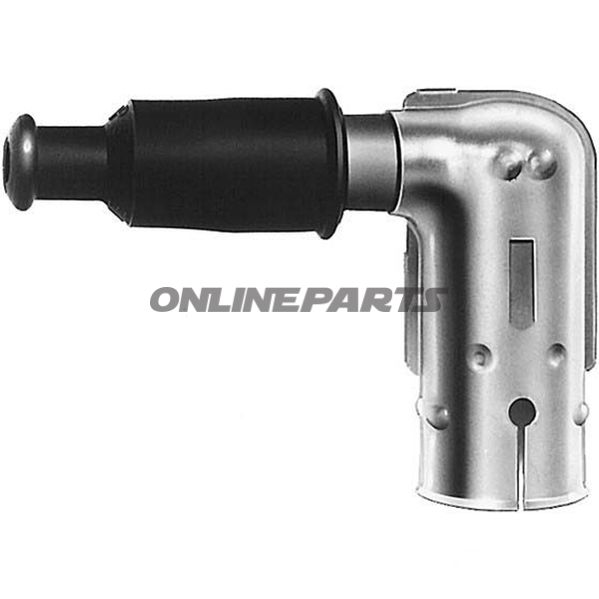

Dieser Zündkerzenstecker von Beru ist ein gewinkeltes (90°) Zündkerzenkappen-Design, das zum Anschluss an eine Zündkerze mit 14 mm Gewindedurchmesser vorgesehen ist. Das Produkt dient als elektrischer Kontakt zwischen der Isolatorspitze der Zündkerze und dem Anschluss des Zündkabels, mit integrierter Dämpfung (unterdrückte Ausführung) zur Reduzierung elektromagnetischer Störungen.
- Funktion: Der Stecker umschließt die Spitze der Zündkerze und stellt eine elektrische Verbindung zum Anschluss des Zündkabels (M4-Anschlussgewinde) her. Der 90°-Winkel ermöglicht es, das Zündkabel in eine gewünschte Richtung zu führen für bessere Kabelverlegung und Platznutzung im Motor- oder Zylinderkopfbereich.
- Elektrische Dämpfung: Der Zündkerzenstecker ist unterdrückt und enthält einen inneren Widerstand von etwa 1 Kiloohm, wodurch Funkstörungen und Störungen in empfindlichen elektronischen Systemen verringert werden.
- Materialien und Konstruktion: Die Hülle besteht aus Thermoplast mit einer Metallbeschichtung/-abdeckung, wodurch elektrische Abschirmung mit hoher mechanischer Festigkeit und Hitzebeständigkeit kombiniert wird. Der thermoplastische Kern sorgt für Isolierung um die Spitze der Zündkerze, während die Metalloberfläche zur Robustheit und gegebenenfalls zur Erdungsmöglichkeit beiträgt.
- Abmessungen und Anschluss: Gewindedurchmesser der Zündkerze: 14 mm. Anschluss des Terminals: M4-Anschlussgewinde. Das Produkt wird ohne Zündkabel geliefert (Kabellänge: keine) und enthält keine integrierte Zündspule.
- Aussehen: Farbe: Silber. Die Ausführung ist eine Kappen-/Haubenbauweise, die direkt auf die Zündkerze aufgesteckt wird.
Kompatibilität und Anwendung
Der Stecker ist für Anwendungen vorgesehen, bei denen Zündkerzen mit 14 mm Gewinde verwendet werden und eine gewinkelte (90°) Kappe für Kabelverlegung oder Platzbeschränkungen gewünscht ist. Der integrierte Widerstand macht den Stecker geeignet für Systeme mit Anforderungen an unterdrückte Zündanlage zur Reduzierung elektromagnetischer Störungen, beispielsweise in Fahrzeugen mit empfindlicher Elektronik oder Funkanlagen. Er eignet sich für die professionelle Montage durch Mechaniker und ist relevant bei Wartung oder Austausch bestehender Zündkerzenverbindungen.
Technische Daten (Übersicht)
- Typ: Kappe/Haube
- Gewinde der Zündkerze: 14 mm
- Terminalverbindung: M4-Anschlussgewinde
- Winkel: 90°
- Widerstand: Ca. 1 kΩ (unterdrückt)
- Material: Thermoplastischer Kern mit Metalloberfläche
- Farbe: Silber
- Kabel: Wird ohne Kabel geliefert
- Integrierte Zündspule: Nein
Beru WOA/14 (MPN 704.21.53, GTIN 4014427006725) ist auf elektrische Störungsreduktion und mechanische Passform ausgelegt. Bei der Auswahl eines Zündkerzensteckers sollten Sie die Kompatibilität mit dem Gewinde und den Anschlussstandards der Zündkerze sicherstellen sowie die Anforderungen an die Reduzierung elektromagnetischer Störungen im elektrischen System des Fahrzeugs berücksichtigen.
