Zündkerzenstecker Vd10f Schwarz Ngk

Zündkerzenstecker für Motorrad — 120° Zündkerzenstecker von NGK (VD10F)

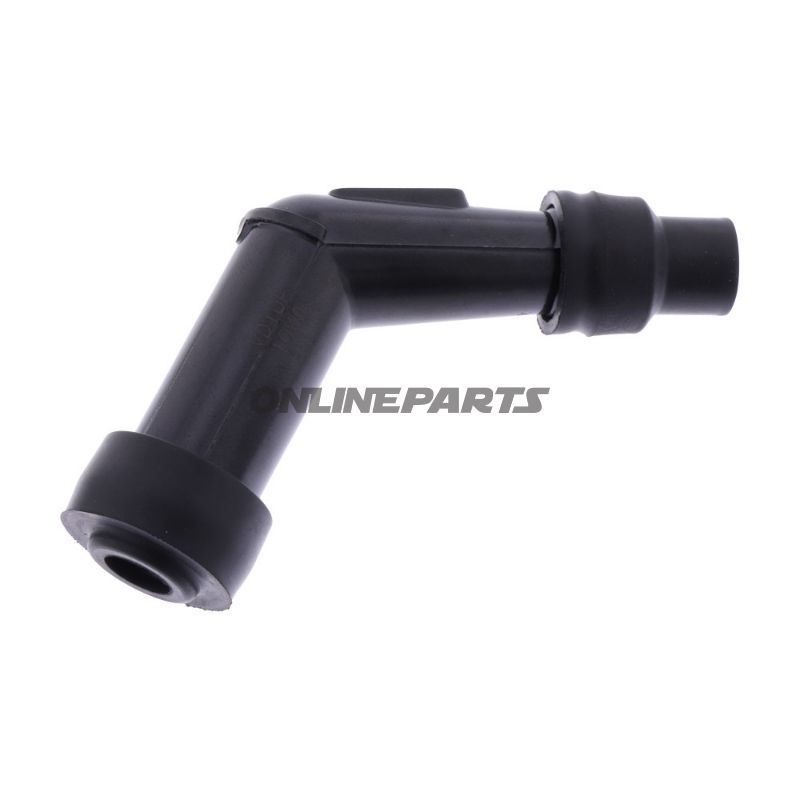

Produkt: NGK Zündkerzenstecker, Modell VD10F (schwarz). Dieser Zündkerzenstecker ist zum Anschluss von Zündkerzen in Motorrädern und kleinen Motoren vorgesehen, bei dem ein geneigter Stecker und integrierter Widerstand für Geräuschunterdrückung und zuverlässige elektrische Verbindung erforderlich sind. GTIN: 0087295184301. MPN: 708.03.30. Marke: NGK.

Funktion

• Der Zündkerzenstecker dient als elektrischer Anschluss zwischen Zündkerze und Zündkabel/Terminal und sorgt für die Übertragung des Zündfunken.
• Integriertes Widerstandselement (10 kΩ) unterdrückt elektromagnetische Störungen (Interferenzen) in einem breiten Frequenzbereich, ohne das Fahrverhalten des Motors negativ zu beeinflussen.
• Gekantete Ausführung (120°) ermöglicht eine bessere Raumnutzung im engen Motorraum und reduziert Belastung am Zündkabel bei scharfen Biegungen.

Materialien und Konstruktion

• Isoliergehäuse aus Phenolharz — das Material wird üblicherweise für Zündkerzenstecker verwendet, aufgrund guter elektrischer Isolierung und Wärmebeständigkeit.
• Widerstandselement aus hochwertiger Keramik sorgt für einen stabilen Widerstandswert mit geringem Ausschlag unter Belastung, was zu gleichmäßiger Geräuschunterdrückung beiträgt.
• Terminalverbindung mit M4-Anschlussgewinde, geeignet für Standard-Zündkabel- und Leiterplattenkonfigurationen.
• Farbe: schwarz. Es ist keine integrierte Zündspule im Stecker vorhanden.

Technische Daten und Kompatibilität

• Typ: Stecker (Cap).
• Gewinde-Durchmesser der Zündkerze: primär 10 mm; passt auch zu 12 mm in bestimmten Anwendungen — Prüfen Sie den angegebenen Ø der Zündkerze vor der Montage.
• Winkel: 120° für optimale Kabelführung.
• Widerstand: 10 kΩ, unterdrückte Ausführung.
• Terminalanschluss: M4 Gewinde.
• Kabel: Kabel wird ohne Leitung geliefert (nur Stecker/Anschluss).
• Weitere Anmerkung: Ausführung ist von langer Bauform — prüfen Sie die physische Länge im Verhältnis zu Ihrem Motor.

Nützliche Vorteile für die Werkstatt

• Nimmt Funkstörungen und Interferenzen Reduce, was wichtig ist in Fahrzeugen mit sensibler Elektronik oder Funkgeräten.
• Robuste Materialwahl sorgt für stabile Isolierung bei normalen Betriebstemperaturen von Motorrädern.
• 120°-Winkel verringert mechanische Belastung am Zündkabel und erleichtert die Montage in engen Bereichen.
• Standard-M4-Terminal ermöglicht Einsatz mit gängigen Kabelschuhen und Verbindungsmethoden.

Montage und Kontrolle

• Prüfen Sie den Gewinde-Durchmesser der Zündkerze (10 mm vs. 12 mm), um eine korrekte Passform sicherzustellen.
• Sorgen Sie für eine korrekte und feste Verbindung zum M4-Terminal; lose Verbindungen können zu schlechter Funkenübertragung oder erhöhtem Widerstand führen.
• Vermeiden Sie, das Phenolharz-Gehäuse direkter Flamme oder Chemikalien auszusetzen, die die Isolierung beschädigen könnten.

NGK's VD10F Zündkerzenstecker (MPN 708.03.30, GTIN 0087295184301) ist eine störungsunterdrückende Zündkerzen-Verbindung mit keramischem Widerstandselement und Phenolharz-Haus, entwickelt für eine zuverlässige elektrische Verbindung in Motorrad-Anwendungen, bei denen Platzverhältnisse und Interferenzen relevant sind.
